Ремонт генератора Toyota Corolla

Полная разборка генератора не рекомендуется, поэтому лучше обратитесь в мастерскую, специализирующуюся на ремонте генераторов. В данном подразделе показана только замена щеточного узла и выпрямительного блока.

Вам потребуются: ключи «на 10», «на 22», торцовая головка «на 10», отвертка с крестообразным лезвием, винтовой съемник, молоток, штангенциркуль, тестер.

1. Снимите генератор с автомобиля (см. «Снятие и установка генератора»).

Рисунок 1

2. Отверните три гайки…

Рисунок 2

3. ...и снимите заднюю крышку генератора.

Рисунок 3

4. Снимите изоляционную втулку силового контакта генератора.

Рисунок 4

5. Проверьте сопротивление обмотки ротора, подсоединив тестер к контактным кольцам. Сопротивление должно составлять примерно 2,3—2,7 Ом. Если тестер покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.

Рисунок 5

6. Проверьте диоды выпрямительного блока. Подсоедините один провод к «массе» выпрямительного блока, второй - к выводу диода…

Рисунок 6

7. ...а затем поменяйте провода местами. Диод должен пропускать ток только в одну сторону. Если диод пропускает ток в обе стороны, значит, он неисправен.

8. Аналогично проверьте остальные диоды.

Рисунок 7

9. Для замены выпрямительного блока выверните пять винтов и снимите выпрямительный блок.

Рисунок 8

10. Выверните два винта крепления щеткодержателя...

Рисунок 9

11. …и снимите его.

Рисунок 10

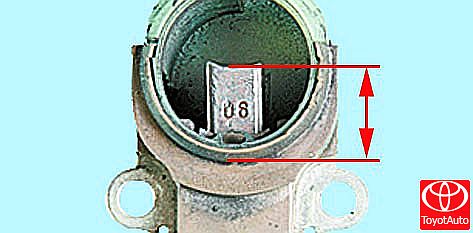

12. Проверьте легкость перемещения щеток в щеткодержателе и их выступание в свободном состоянии. Если щетки выступают менее чем на 4,5 мм, замените щеткодержатель в сборе.

13. Проверьте замыкание обмотки ротора на «массу». Для этого подсоедините щупы тестера к полюсу ротора и поочередно к контактным кольцам. Измеренное сопротивление должно быть бесконечно большим, в противном случае замените ротор.

14. Измерьте диаметр контактных колец ротора. Если диаметр какого-либо кольца меньше 14 мм, замените ротор.

15. Соберите генератор в порядке, обратном снятию.
