Ремонт компрессора Mercedes-Benz W203

Сразу перейду к снятию впускного коллектора.Крайний правый болт откручивать надо ключом звездочка Е10 потому как мешает стояк под масляный фильтр, фото ключа на след картинке. Для того чтобы открутить, надо снять топливопровод с форсунками, снимается легко, за правый край подтянуть немного и он выскочит, потом полностью снять, не сломаете точно, он там держится на уплотнительных резинках.

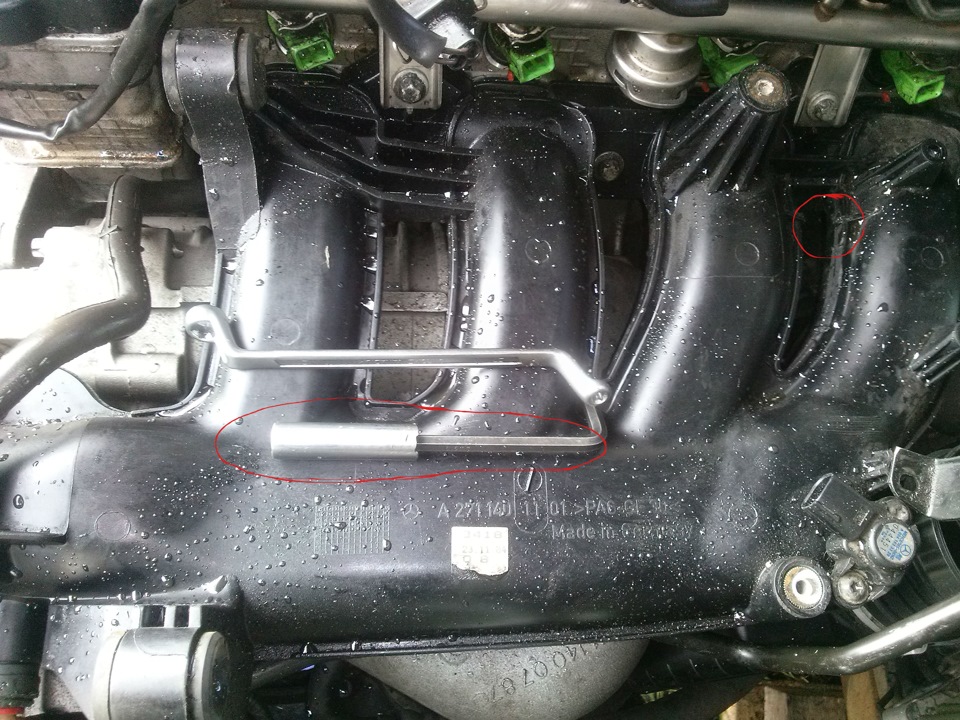

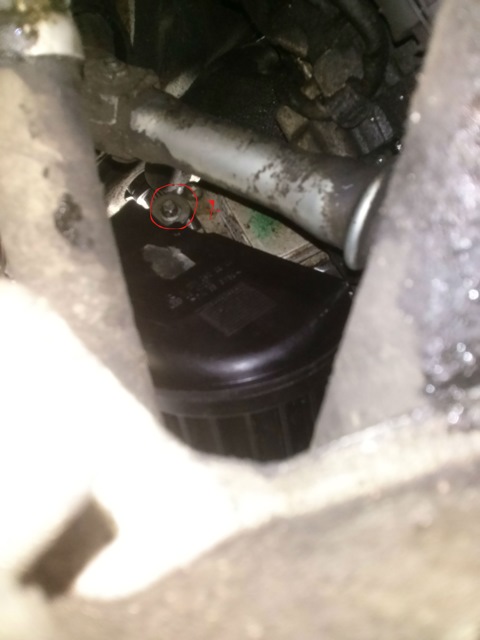

Кружком обвел болт, который трудно выкрутить простой головкой, нужна длинная и тонкая Е10, на фото я сделал сам. Всего там 7 болтов.

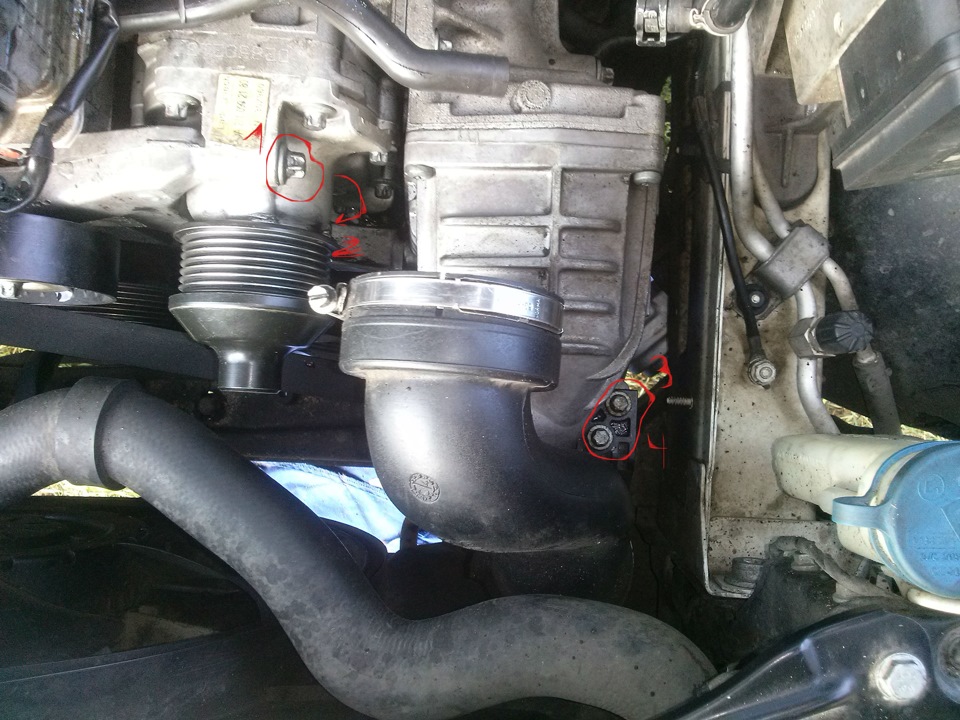

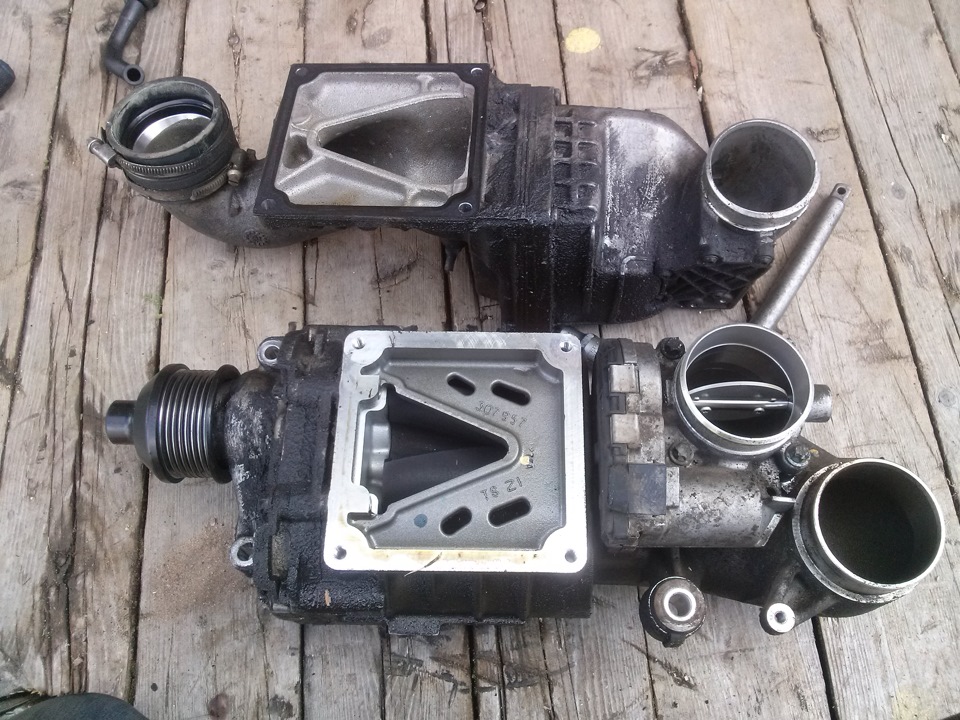

Приступаем в съему компрессора.Чтобы снять компрессор, понадобится головка звездочка Е12 и простой ключ звездочка Е12, нужно открутить 5 болтов и еще 2 болта, чтобы отсоединить  впускной резервуар, тогда вы его сможете полностью вытащить, снимать надо к верху и отсоединить провод идущий на дросель компрессора. На этом фото показано 4 болта, 2-ой болт находиться как и 1-ый, только под приводом компрессора.

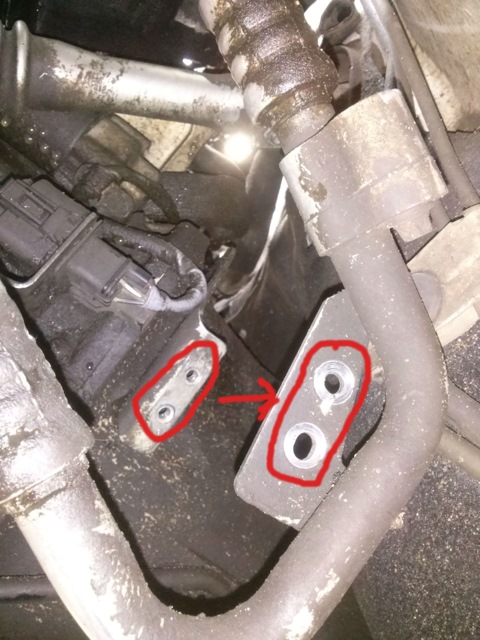

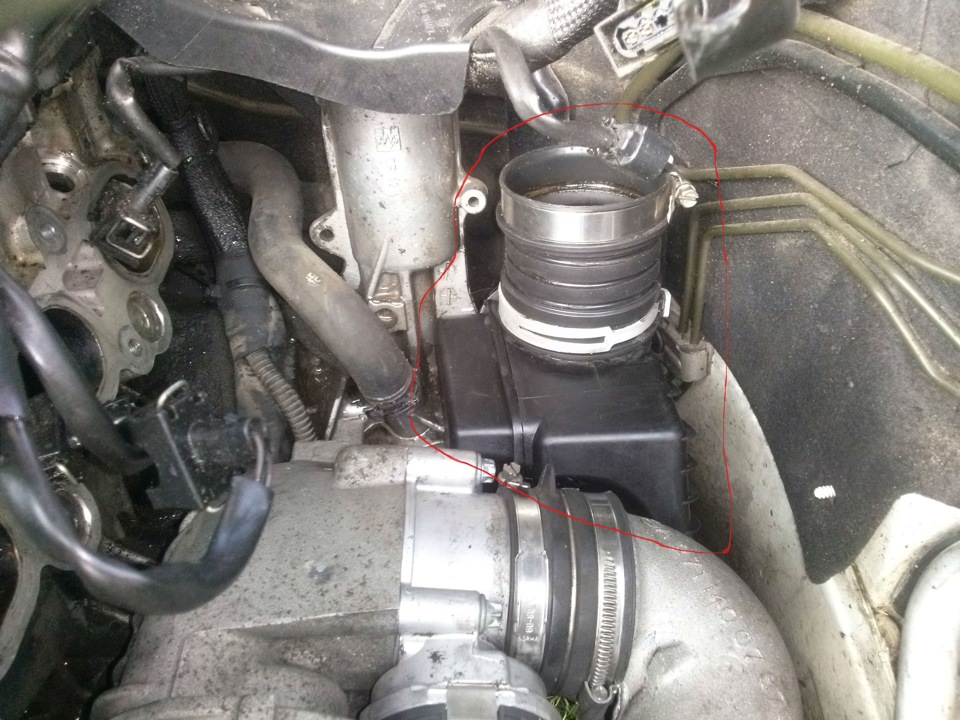

Вот этот резервуар надо снимать. Оба болта находятся снизу.

После того, как открутили болты сверху. Отсоедините шланг кондиционера.

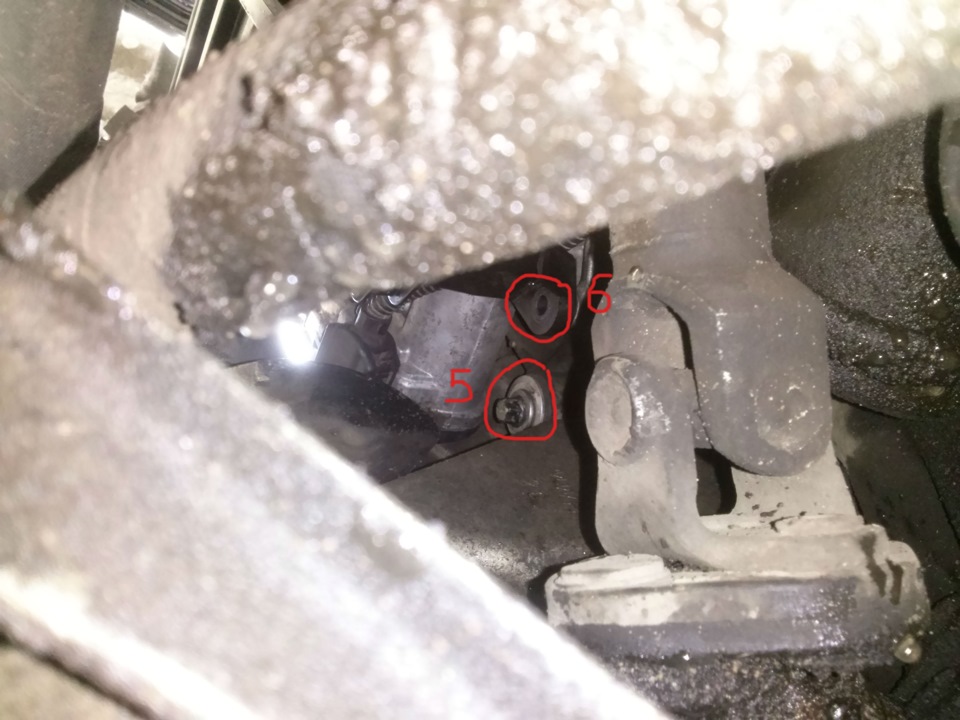

5-ый болт от компрессора, открутив его вы полностью отсоедините компрессор, он не упадет, можете не боятся. 6-ой болт от резервуара о котором я указывал выше.

И наконец 7-ой болт. Болты от резервуара головкой Е10. Этот болт желательно откручивать при помощи удлинителя, удобнее будет, но можете и так.

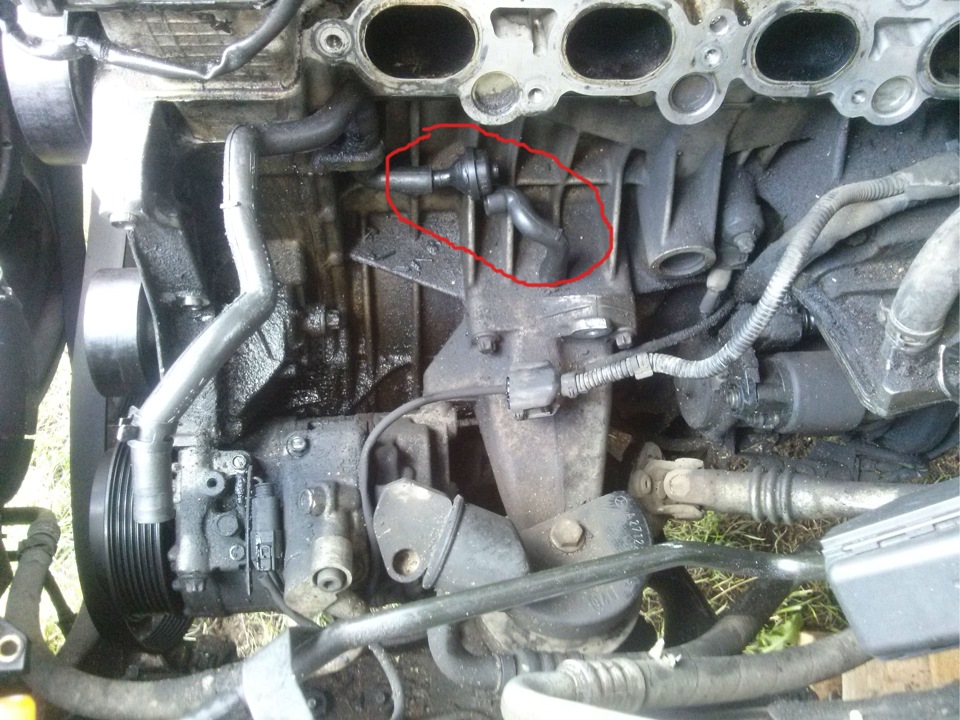

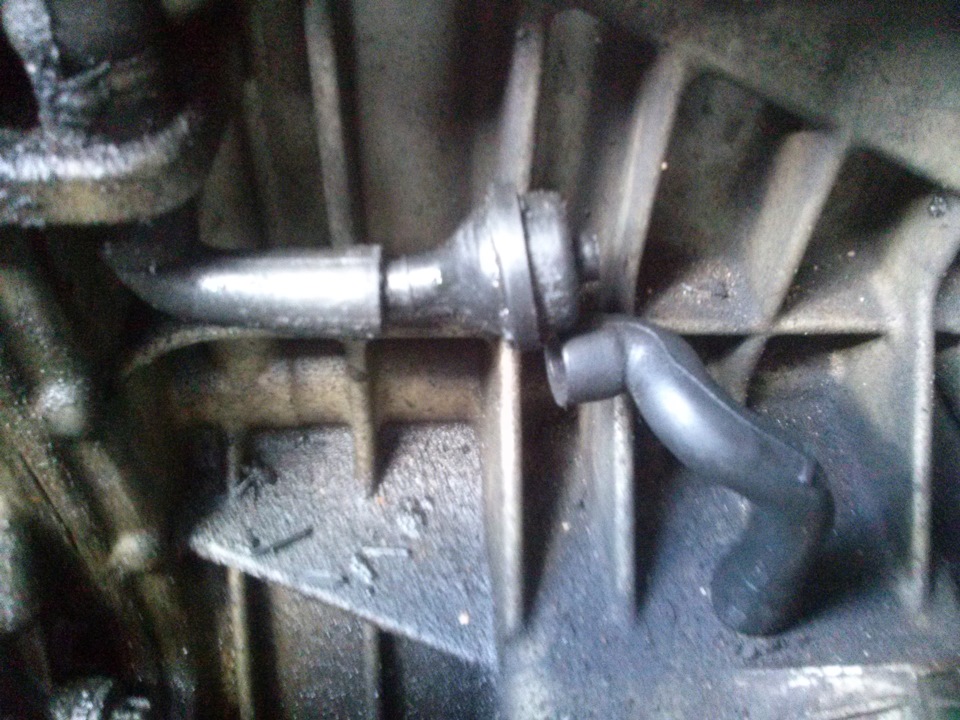

Кстати, тоже неполадки, это массовый провод, также был оторван. крепиться к боковине компрессора.

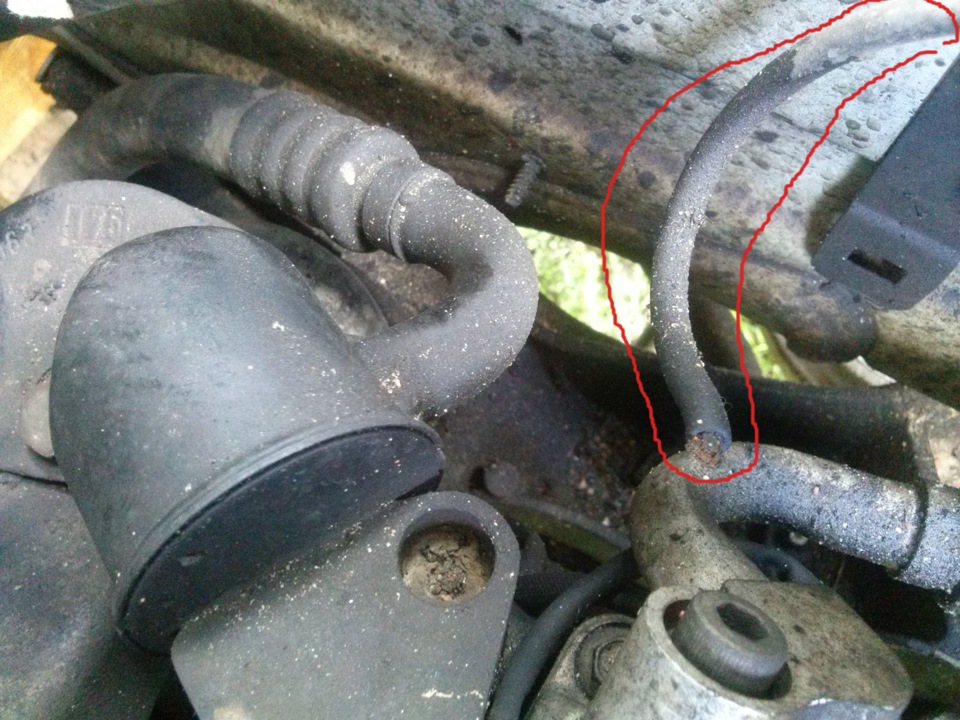

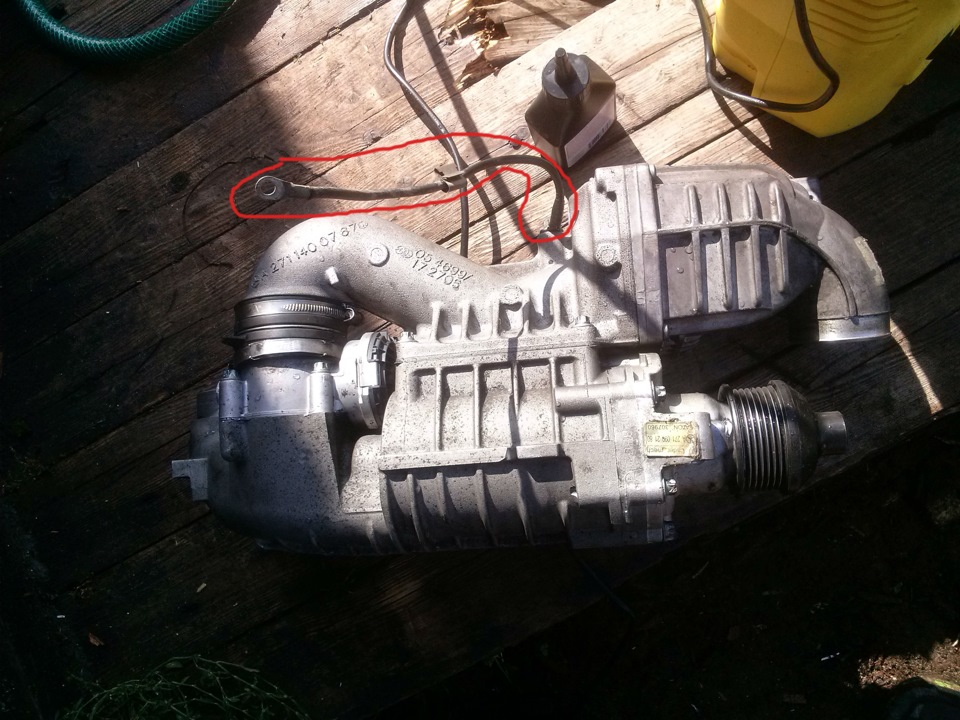

Тот самый массовый провод, отремонтировал и закрепил, тут конечно же компрессор вымытый.

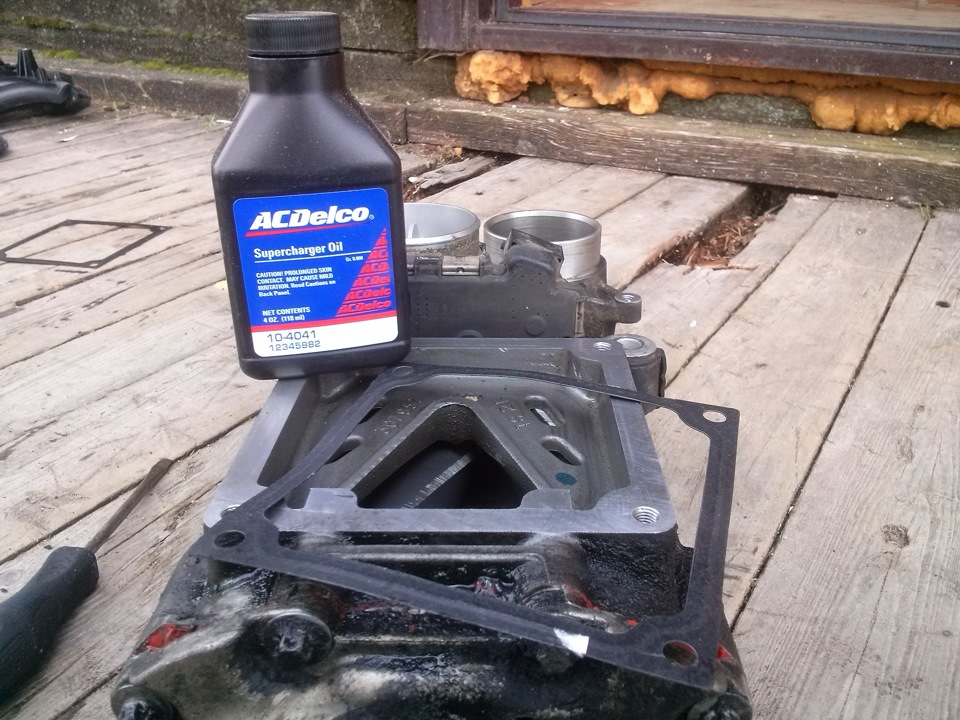

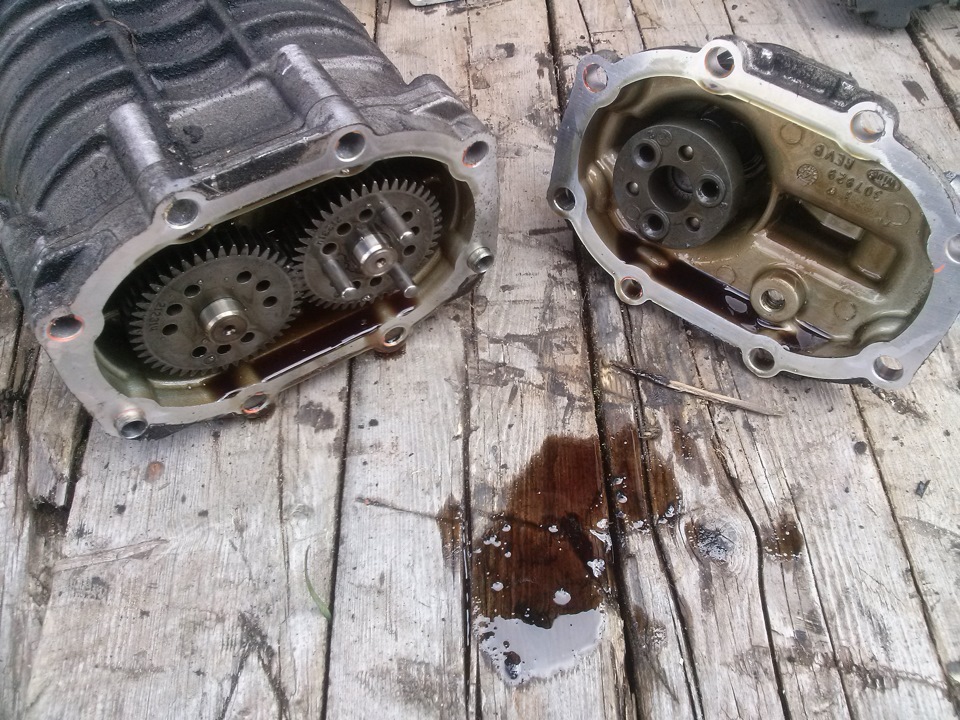

Вот то, что надо для замены масла и обслуживания компрессора.

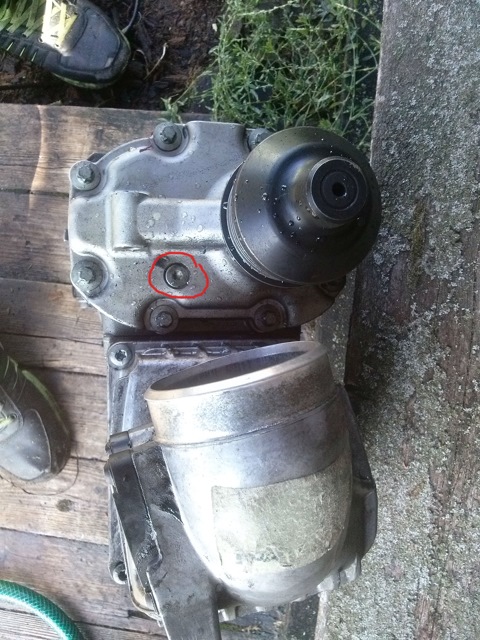

Отверстие, куда надо заливать масло.
