Ремонт маятникового рычага в автомобиле Ford Focus 2

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Маятниковый рычаг разбирают, в большинстве случаев, для замены втулок при появлении люфта, не устраняемого подтяжкой гайки, а также для ремонта шарового шарнира, имеющего люфт, не устраняемый подтяжкой резьбовой пробки.

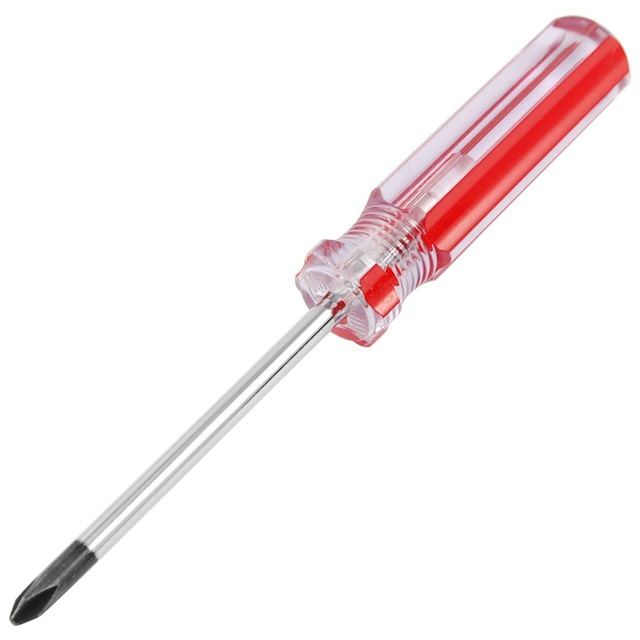

Вам потребуются: ключ "на 19", отвертка, пассатижи.

1. Зажмите маятниковый рычаг за проушины кронштейна в тисках. Снимите уплотнитель и втулку пальца шарового шарнира.

2. Переверните маятниковый рычаг и отверните заглушку.

3. Выньте пружину, опорную пяту, полиэтиленовый сухарь и палец  шарового шарнира.

4. Выньте шплинт , отверните гайку крепления пальца маятникового рычага в кронштейне и снимите опорную шайбу.

5. Выньте из кронштейна палец с маятниковым рычагом и металлокерамические и защитные резиновые втулки с обеих сторон кронштейна.

6. Проверьте состояние полиэтиленового сухаря шарового шарнира и, при его износе, обязательно замените.

7. При обнаружении выработки на опорной шайбе более 0,3 мм от буртика пальца шайбу замените.

8. Дефектные металлокерамические втулки и защитные резиновые втулки замените.

9. Собирайте маятниковый рычаг в порядке, обратном разборке, смазав все его детали консистентной смазкой. Гайку крепления пальца маятникового рычага затяните моментом 40–50 Н·м (4,0–5,0 кгс·м).

ПРИМЕЧАНИЕ

Регулируют и заполняют смазкой шаровой шарнир маятникового рычага, установленного на автомобиле так же, как и остальные шаровые шарниры рулевой трапеции.
