Ремонт стартера Skoda Octavia

Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. Рукой проверьте легкость перемещения муфты привода вдоль вала и легкость проворачивания шестерни. Она должна без усилия проворачиваться против часовой; стрелки и с усилием - в противоположном направлении.

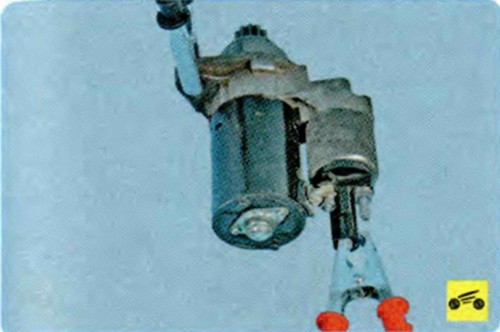

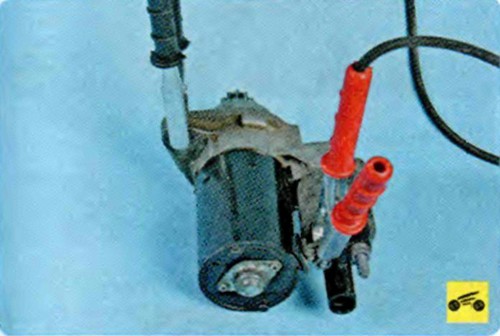

2. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим к выводу управляющего провода тягового реле.
Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

3. Отсоедините провод от управляющего вывода тягового реле и подсоедините к контактному болту тягового реле с плетеным проводом. Вал привода стартера должен начать вращаться с частотой более 2000 мин^-1. В противном случае отремонтируйте стартер.
Вам потребуются: ключи «на 10», «на 13», молоток, отвертки с крестообразным и плоским лезвием, раздвижные пассатижи, автотестер.

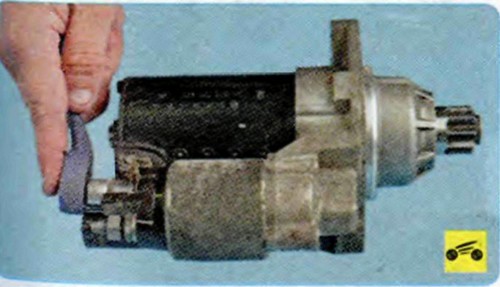

1. Отверните гайку крепления провода щеточного узла к контактному болту тягового реле...

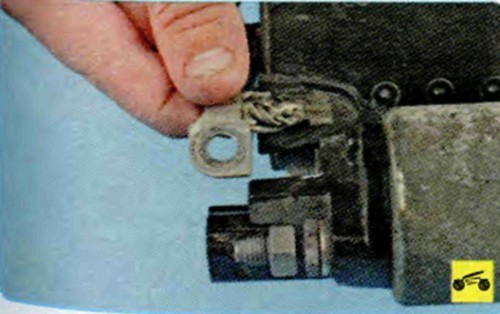

2. …и отсоедините клемму провода щеточного узла от болта.

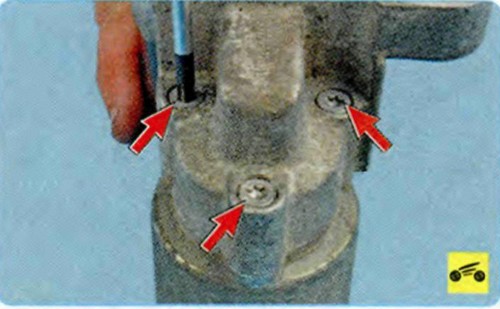

3. Выверните три винта крепления тягового реле к корпусу стартера со стороны привода...

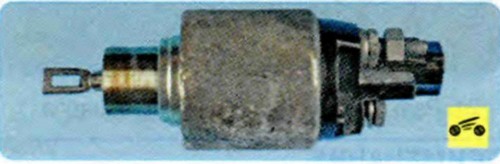

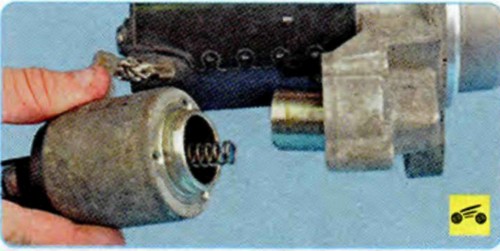

4. ...и снимите корпус тягового реле.

5. Снимите с рычага привода якорь тягового реле.

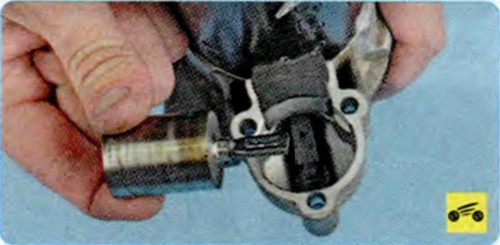

6. Вставьте якорь в корпус тягового реле. Проверьте легкость перемещения якоря.

7. Выверните два стяжных болта.

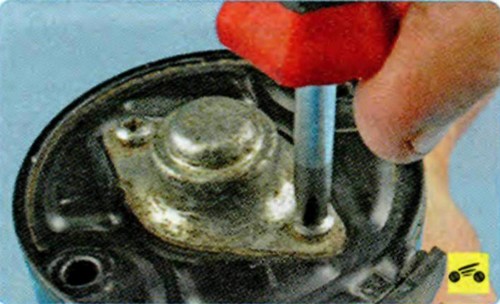

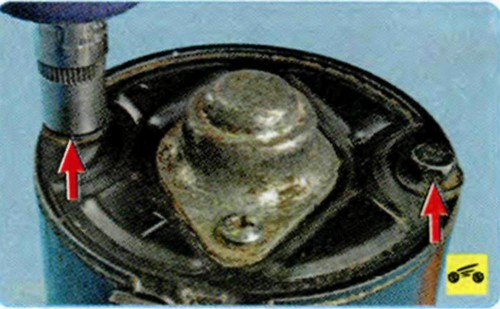

8. Выверните два винта крепления крышки подшипника...

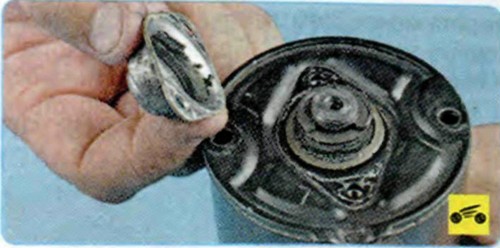

9. ...и снимите крышку.

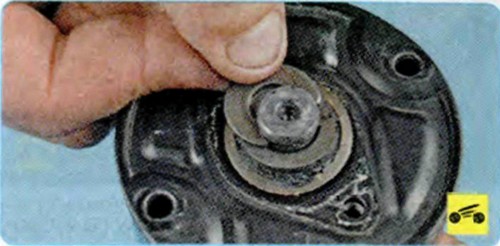

10. Снимите стопорное.

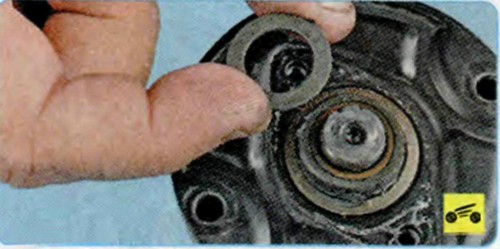

11. ...и упорное кольца ротора.

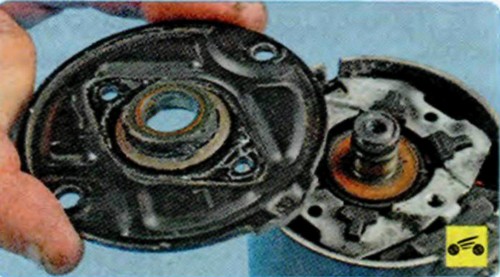

12. Снимите крышку стартера…

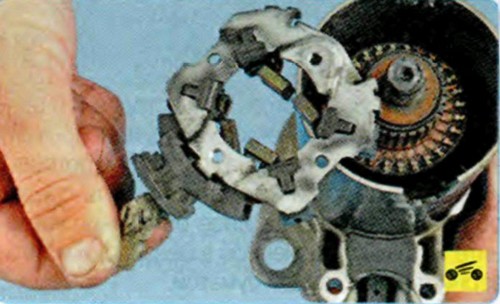

13. ...и извлеките щеточный узел.

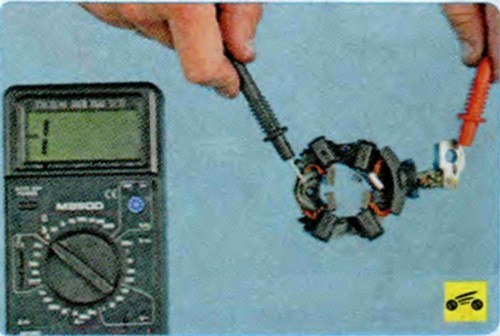

14. Осмотрите щеточный узел. Проверьте высоту щеток в щеткодержателе. Если их высота менее 7 мм, замените щетки или щеточный узел в сборе. Проверьте омметром изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

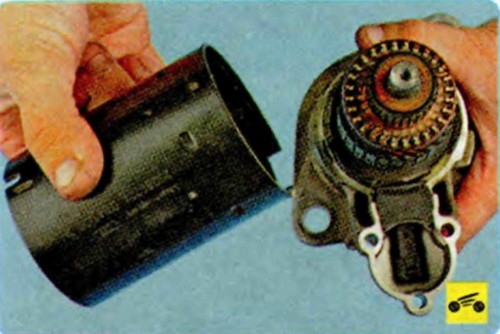

15. Разъедините статор и крышку со стороны привода.

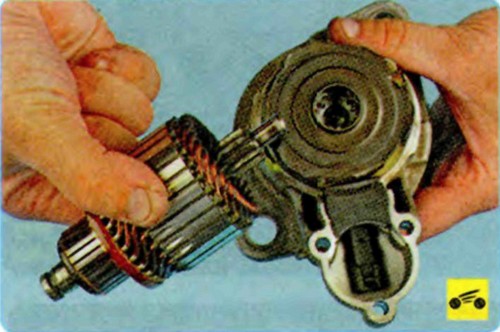

16. Извлеките ротор из планетарного редуктора.

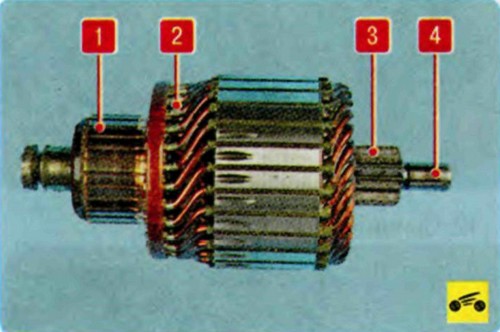

17. Осмотрите ротор. На шестерне 3 и цапфах вала 4 ротора не должно быть повреждений (забоин, задиров). На коллекторе ротора 1 и выводах обмотки 2 не должно быть следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачное бумагой.

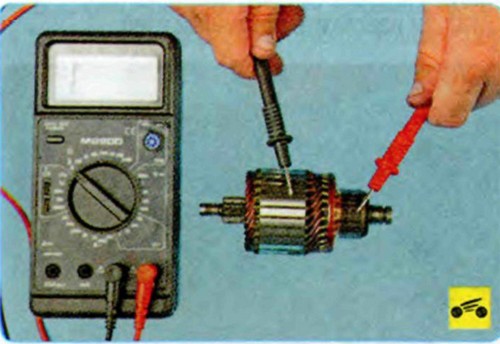

18. Проверьте омметром каждую обмотку ротора на короткое замыкание с корпусом ротора. Сопротивление должно стремиться к бесконечности. Если нет, замените ротор.

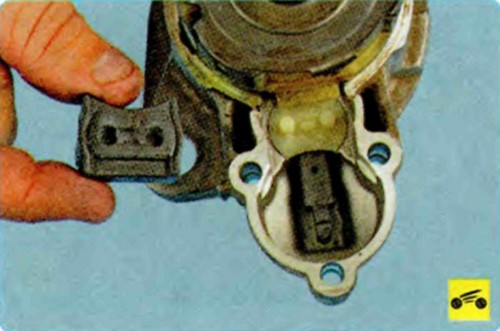

19. Снимите опору рычага привода.

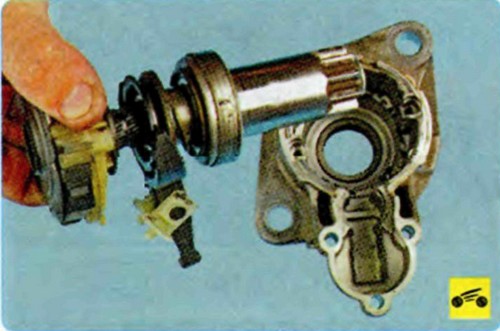

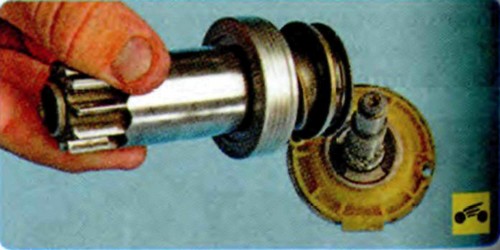

20. Извлеките привод из корпуса.

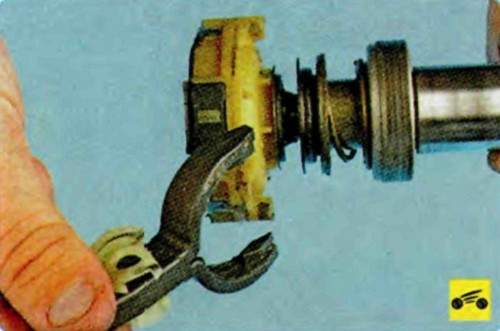

21. Разъедините рычаг и муфту привода.
ПРИМЕЧАНИЕ
На рычаге привода стартера не должно быть трещин и следов значительного износа паза вилки.

22. Аккуратно поддев отверткой...

23. ...снимите защитную крышку.

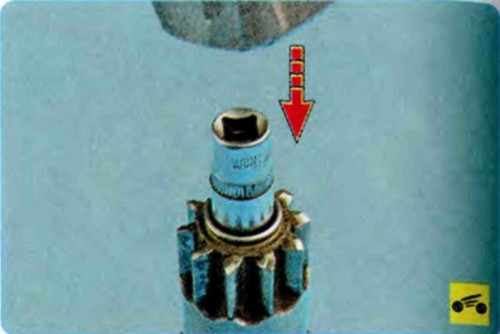

24. Сдвиньте по валу привода ограничительное кольцо с помощью оправки подходящего диаметра и молотка.

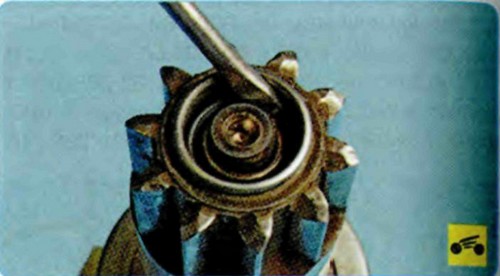

25. Подденьте отверткой...

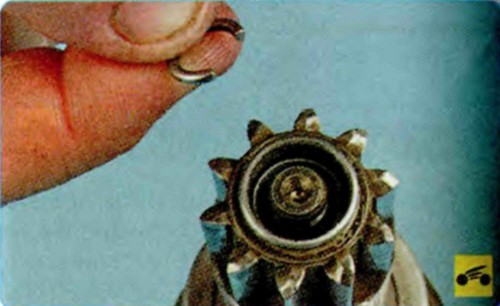

26. ...и снимите стопорное кольцо.

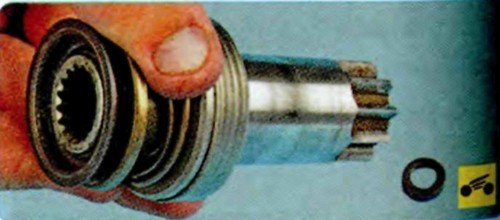

27. Снимите муфту с вала привода.

28. ...и извлеките из муфты ограничительное кольцо.

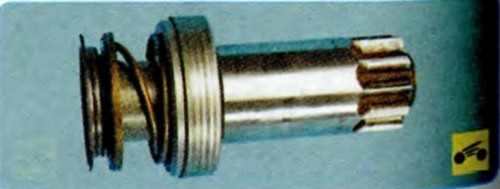

29. Проверьте муфту привода. Зубья и шестерни не должны быть значительно изношены.
Шестерня должна легко проворачиваться относительно ступицы муфты в сторону вращения ротора и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается 8 обоих направлениях. замените муфту.

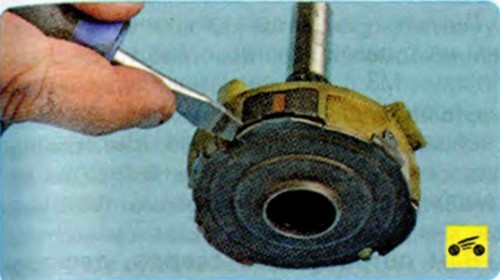

30. Поддев отверткой...

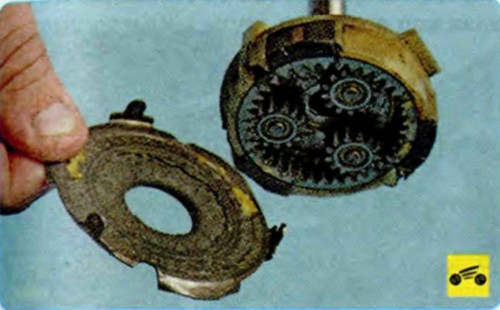

31. ...снимите маслоотражатель планетарного механизма.

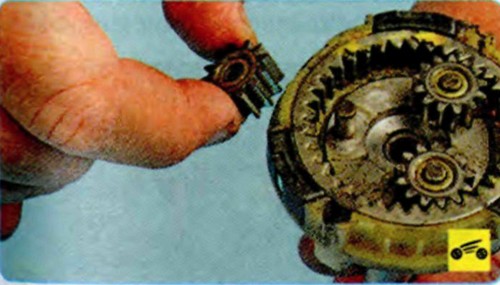

32. Снимите с осей водила три шестерни-сателлита.

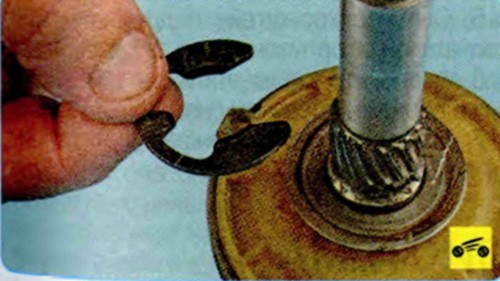

33. Снимите с вала привода стопорное...

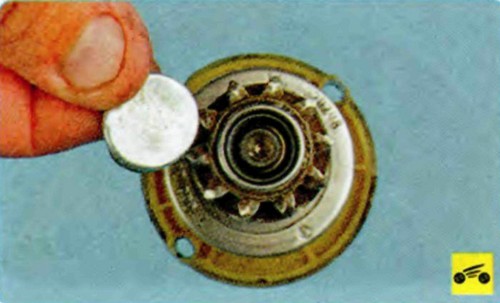

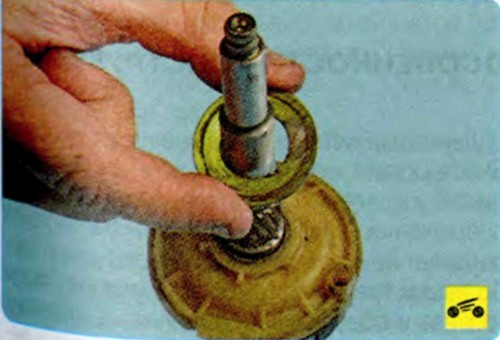

34. …и дистанционное кольца.

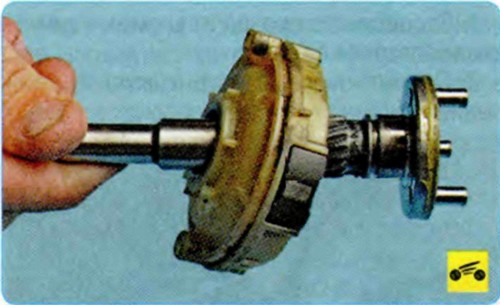

35. Снимите крышку планетарного редуктора.

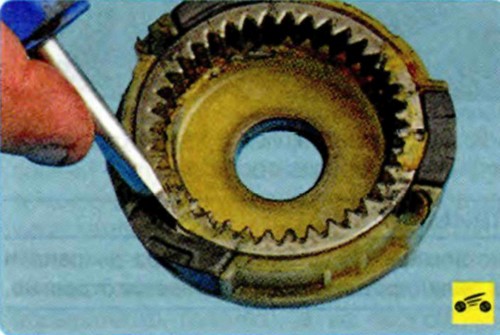

36. Подденьте отверткой...

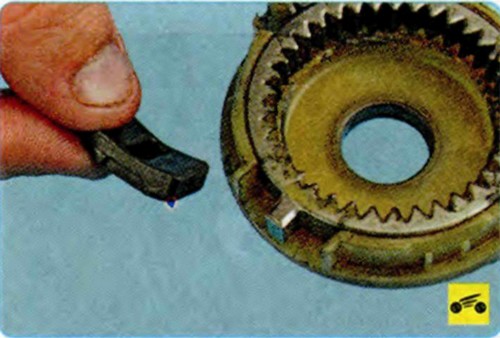

37. ...и снимите три опоры коронной шестерни.

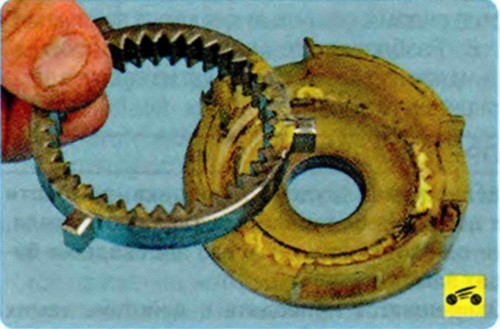

38.  Разъедините коронную шестерню с крышкой
39. Соберите стартер в последовательности, обратной разборке, с учетом следующего:
- смажьте шестерню вала ротора и детали планетарного механизма кремнийсодержащей смазкой;
ПРЕДУПРЕЖДЕНИЕ
Муфта привода не нуждается в смазке в процессе эксплуатации Шкода Октавия, однако необходимо очистить ее от грязи. Не применяйте для очистки средства, которые могут вымыть заложенную в муфту смазку.
- смажьте моторным маслом подшипники (втулки), в которых вращается ротор стартера.

См. также: Стартер Skoda. Снятие и установка генератора.
