Рулевое управление. Описание конструкции Renault Sandero

Элементы рулевого управления автомобиля с гидроусилителем руля:

1 – рулевое колесо;
2 – рулевая колонка;
3 – левый поворотный кулак в сборе со ступицей;
4 – левый наконечник рулевой тяги;
5 – промежуточный вал;
6 – болты крепления картера рулевого механизма к подрамнику;
7 – картер рулевого механизма;
8 – сливная магистраль гидроусилителя;
9 – бачок гидроусилителя;
10 – наполнительная магистраль гидроусилителя;
11 – нагнетательная магистраль гидроусилителя;
12 – датчик давления жидкости гидроусилителя;
13 – насос гидроусилителя;
14 – подрамник;
15 – правый наконечник рулевой тяги;
16 – правый поворотный кулак в сборе со ступицей

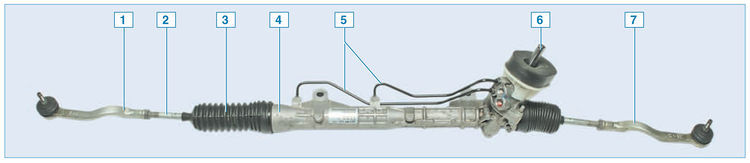

Рулевой механизм автомобиля с гидроусилителем руля:

1 – правый наконечник рулевой тяги;
2 – рулевая тяга;
3 – чехол тяги;
4 – картер рулевого механизма;
5 – соединительные трубки гидроусилителя;
6 – приводная шестерня;
7 – левый наконечник рулевой тяги

Рулевое управление автомобиля – реечное, с гидроусилителем. Рулевой механизм типа «шестерня–рейка».
В картере рулевого механизма на двух подшипниках установлена приводная шестерня, находящаяся в зацеплении с зубчатой рейкой. При повороте рулевого колеса поворачивается вал рулевой колонки, который через промежуточный вал (на концах которого имеются карданные шарниры) соединен с приводной шестерней. Шестерня перемещает рейку, которая через рулевые тяги с наконечниками и соединенные с ними рычаги поворотных кулаков поворачивает управляемые колеса автомобиля.

Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 стопорной шайбой 3, приклепанной к пробке. Буртик шайбы в двух местах вдавлен в пазы картера


Картер рулевого механизма крепится к подрамнику двумя болтами. В картере рулевого механизма рейка поджимается к приводной шестерне через упор. Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки.
Регулировку проводят только при сборке рулевого механизма на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.

Рулевая тяга в сборе с рейкой рулевого механизма:

1 – рейка;
2 – шаровой шарнир тяги;
3 – рулевая тяга

Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков. Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир – резьбовой наконечник шарнира вворачивается в отверстие рейки.
В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце – резьба (правая), на которую наворачивается наконечник тяги.

Наконечник рулевой тяги

В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы.
Правая и левая рулевые тяги одинаковые, а наконечники – разные. Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет упругости резины – при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.

На правом наконечнике рулевой тяги нанесена одна метка

…а на левом — две метки

При сборке рулевого механизма на заводе резьбовое соединение наконечника шарнира рулевой тяги с рейкой законтрено от отворачивания обжатием конца рейки.

При обжатии конца рейки геометрия резьбового соединения нарушается.
Для замены рулевой тяги необходимо вывернуть наконечник шарнира из отверстия в рейке (шестигранник на корпусе шарнира под ключ «на 32» и лыска на конце рейки под ключ «на 18»).
В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена. Если повреждение резьбы в отверстии рулевой рейки будет незначительным, ее можно «прогнать» метчиком – в противном случае лучше заменить рулевой механизм в сборе.

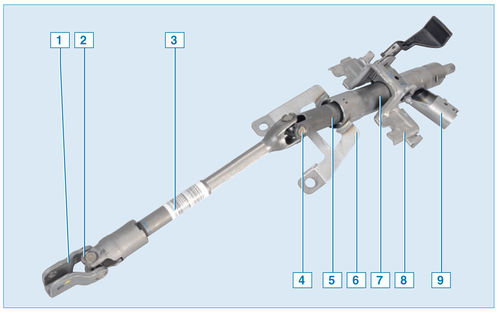

Рулевая колонка:

1 – соединительная муфта;
2 – нижний карданный шарнир;
3 – промежуточный вал;
4 – верхний карданный шарнир;
5 – вал рулевой колонки;
6 – нижний кронштейн крепления колонки;
7 – труба;
8 – верхний кронштейн крепления колонки;
9 – гнездо выключателя зажигания

Рулевая колонка – травмобезопасная, с механизмом регулировки наклона рулевого колеса.
Вал рулевой колонки крепится к приводной шестерне рулевого механизма через промежуточный вал с двумя карданными шарнирами. Промежуточный вал для обеспечения травмобезопасности выполнен составным. При фронтальном ударе автомобиля во время аварии рулевая колонка не должна перемещаться к водителю. Это достигается за счет шлицевого соединения в средней части вала. На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом. Рулевая колонка прикреплена к кронштейну поперечной балки, расположенной под панелью приборов.

Насос гидроусилителя рулевого управления

На часть автомобилей устанавливается гидравлический усилитель (гидроусилитель) рулевого управления. В систему гидроусилителя входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей. В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем.
Насос приводится во вращение ремнем от шкива привода вспомогательных агрегатов. Гидравлическая жидкость из бачка поступает в насос, а от него подается под высоким давлением к распределительному устройству, расположенному в отдельном корпусе на картере рулевого механизма и механически соединенному с валом рулевой колонки.
Распределительное устройство
предназначено следить за рассогласованием углов поворота рулевого колеса и вала приводной шестерни рулевого механизма и строго дозированно изменять давление жидкости в камерах исполнительного механизма. На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру – со сливом. При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги кулаков поворачивает управляемые колеса автомобиля. При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.
Для контроля уровня жидкости в бачке на его полупрозрачном корпусе нанесены метки MIN и MAX.
