Рычаг управления коробкой передач(общие сведения)

На автомобиле могут быть установлены бесступенчатый вариатор, 5-ступенчатая механическая или 4-ступенчатая автоматическая коробка передач.

Механической коробкой передач управляйте согласно схеме переключений на рукоятке ее рычага. В нейтральном положении рычаг автоматически устанавливается в положение для включения III или IV передачи, из которого его можно переместить соответственно вперед или назад. Для включения I или II передачи переместите рычаг до упора влево и затем соответственно вперед или назад.

Для включения передачи заднего хода переместите рычаг вправо до упора, а затем назад.

Предупреждение

Передачу заднего хода включайте только при полностью остановленном автомобиле.

Во избежание поломок трансмиссии избегайте переключений при буксующих колесах.

Для включения V передачи переместите рычаг вправо до упора и вперед.

Примечание

Для включения передачи заднего хода после V передачи предварительно переведите рычаг в нейтральное положение. Включить передачу заднего хода сразу после V передачи, минуя нейтральное положение, не позволит блокировка.

Бесступенчатый вариатор плавно и бесступенчато изменяет передаточное отношение от двигателя к колесам в зависимости от положения рычага селектора управления коробкой передач, скорости автомобиля и положения педали акселератора.

Помимо автоматического режима управления предусмотрен и ручной режим, при котором водитель может самостоятельно быстро переключать фиксированные передачи, перемещая рычаг селектора вперед или назад.

Примечание

В отличие от механической коробки передач бесступенчатый вариатор, находясь в ручном режиме управления, позволяет водителю переключать передачи, не отпуская педаль акселератора.

Рис. 1.13. Рычаг селектора управления бесступенчатым вариатором: А - шкала ручного режима управления: Б - шкала автоматического режима управления; В - рукоятка рычага

Рычаг селектора расположен на тоннеле пола в том же месте, что и рычаг управления механической коробкой передач. На накладку тоннеля пола нанесены шкалы (рис. 1.13) ручного А и автоматического Б режимов управления.

На шкалу Б автоматического режима управления нанесены следующие обозначения:

Р — стоянка. В этом положении коробка передач заблокирована, чтобы не допустить перемещение припаркованного автомобиля. Если рычаг селектора находится в этом положении, можно пустить двигатель;

R — задний ход. Переводите рычаг в это положение только после полной остановки автомобиля;

Предупреждение

Никогда не переводите рычаг селектора в положение «Р» (стоянка) или «Я» (задний ход) во время движения автомобиля — это приведет к поломке коробки передач!

N — нейтраль. При этом положении рычага в коробке передач не включена ни одна передача. Данное положение используют во время длительных остановок, например, в дорожных пробках;

Предупреждение

Никогда не переводите рычаг селектора в положение «Ы» (нейтраль) во время движения! При этом вы можете случайно переместить рычаг в положение «Р» (стоянка) или «Я» (задний ход) во время движения автомобиля, что приведет к поломке коробки передач. Кроме этого станет невозможным торможение двигателем.

Полезные советы

Для того чтобы не потерять контроль над автомобилем, всегда держите ногу на педали тормоза при нахождении рычага в положении «N» (нейтраль) и при перемещении рычага в это положение.

Если автомобиль находится на уклоне, то при пуске двигателя рычаг селектора нужно установить в положение «Р» (стоянка), а не в положение «Ы» (нейтраль).

D — движение передним ходом. Это основное положение рычага селектора, в котором он находится большую часть времени при движении. При этом автоматическая коробка выбирает передачу, оптимальную для данной скорости и ускорения автомобиля. При движении на крутом спуске может автоматически включиться пониженная передача, чтобы обеспечить более эффективное торможение двигателем.

Для перемещения рычага селектора из положения «Р» (стоянка) в положение «R» (задний ход) нажмите на педаль тормоза и только после этого перемещайте рычаг.

Примечание

Специальное устройство блокировки не позволит перевести рычаг селектора из положения «Р» (стоянка) в какое-либо другое положение, если педаль тормоза не удерживают в нажатом положении.

Для дальнейшего перемещения рычага в положения «N» (нейтраль) и «D» (движение передним ходом) на педаль тормоза нажимать не нужно. Для обратного перемещения рычага из положения «О» (движение передним ходом) в положение «N» (нейтраль) на педаль тормоза нажимать не нужно, а для дальнейшего перемещения рычага в положения «R» (задний ход) и «Р» (стоянка) на педаль следует нажать.

Предупреждения

Не нажимайте на кнопку блокировки при каждом перемещении рычага селектора из одного положения в другое. Вы привыкнете делать это всегда и можете случайно перевести рычаг в положение «Р» (стоянка) или «Я» (задний ход) во время движения автомобиля, что приведет к поломке коробки передач.

Начиная движение, не нажимайте на педаль акселератора, когда переводите рычаг селектора из положения

«Р» (стоянка) или «Л/» (нейтраль) в какое-либо другое положение. Это опасно, так как автомобиль может неожиданно резко тронуться вперед или назад.

При включенном зажигании на информационном дисплее отображается положение рычага селектора.

Примечания

В ручном режиме управления коробкой передач можно выбрать только одну из шести передач переднего хода. Для движения задним ходом или стоянки переместите рычаг селектора в прорезь автоматического режима и затем в положение «Я» (задний ход) или «Р» (стоянка) соответственно.

Для обеспечения необходимых тягово-динамических характеристик и безопасности движения автомобиля автоматическая коробка передач может не переключиться на более высокую передачу при недостаточной скорости автомобиля, даже если водитель переведет рычаг селектора вперед в направлении знака «+». Соответственно коробка передач может не перейти на низшую передачу при высокой скорости движения, даже если водитель переведет рычаг селектора назад в направлении знака «-», чтобы предотвратить чрезмерное повышение частоты вращения коленчатого вала двигателя.

В ручном режиме управления коробкой передач при уменьшении скорости автомобиля переключение на более низкие передачи происходит автоматически. При остановке автомобиля автоматически включается I передача. Для того чтобы облегчить трогание с места на скользком покрытии, переведите рычаг селектора вперед в направлении знака «+». При этом в коробке сразу включится II передача, что обеспечит плавное трогание на скользкой дороге. Затем, чтобы снова включить I передачу, переведите рычаг селектора назад в направлении знака «-».

Перемещайте рычаг селектора в прорези ручного режима и при переходе из ручного режима в автоматический плавно, без чрезмерного усилия. Резкими и сильными движениями можно повредить рычаг.

Автоматическая коробка передач имеет четыре передачи для движения вперед и одну передачу заднего хода. Включение каждой передачи происходит автоматически в зависимости от положения рычага селектора управления коробкой передач, скорости автомобиля и положения педали акселератора.

Примечание

В период обкатки нового автомобиля или сразу после подключения аккумуляторной батареи (после ее отключения или замены) переключение передач может происходить не так плавно, как обычно. Это не свидетельствует о неисправности: после нескольких автоматических переключений передач процесс переключения станет плавным.

Помимо автоматического режима управления, в автоматической коробке передач, как и в бесступенчатом вариаторе, предусмотрен и ручной режим, при котором водитель может самостоятельно быстро переключать передачи, перемещая рычаг селектора вперед или назад.

Примечание

В отличие от механической коробки передач автоматическая коробка, находясь в ручном режиме управления, позволяет водителю переключать передачи, не отпуская педаль акселератора.

Рычаг селектора расположен на тоннеле пола в том же месте, что и рычаг управления механической коробкой передач. На накладку тоннеля пола нанесены шкалы ручного и автоматического режимов управления.

На шкале автоматического режима управления нанесены следующие обозначения:

Р — стоянка. В этом положении коробка передач заблокирована, чтобы не допустить перемещения припаркованного автомобиля. Если рычаг селектора находится в этом положении, можно пустить двигатель;

R - задний ход. Переводите рычаг в это положение только после полной остановки автомобиля;

Предупреждение

Никогда не переводите рычаг селектора в положение «Р» (стоянка) или «R» (задний ход) во время движения автомобиля! Это приведет к поломке коробки передач.

N — нейтраль. При этом положении рычага в коробке передач не включена ни одна передача. Такое положение используют во время длительных остановок, например в дорожных пробках;

Полезные советы

Для того чтобы не потерять контроль над автомобилем, всегда держите ногу на педали тормоза, если рычаг находится в положении «Ы» (нейтраль), а также при перемещении рычага в это положение.

Если автомобиль находится на уклоне, то при пуске двигателя рычаг селектора нужно установить в положение «Р» (стоянка), а не «Ы» (нейтраль).

D — движение передним ходом. Это основное положение рычага селектора, в котором он находится большую часть времени при движении. При этом автоматическая коробка передач выбирает передачу, оптимальную для данной скорости и ускорения автомобиля. При движении на крутом спуске может автоматически включиться понижающая передача, чтобы обеспечить более эффективное торможение двигателем.

Для перемещения рычага селектора из положения «Р» (стоянка) в положение «R» (задний ход) нажмите на педаль тормоза и только после этого переводите селектор в положение «R».

Примечание

Специальное устройство блокировки не позволит перевести рычаг селектора из положения «Р» (стоянка) в какое-либо другое положение, если педаль тормоза не удерживают в нажатом положении.

При включенном зажигании на информационном дисплее комбинации приборов высвечивается обозначение положения селектора (автоматический режим переключения) или номер включенной передачи (ручной режим переключения).

Независимо от того, движется ли автомобиль или он неподвижен, для выбора ручного режима переключения передач переместите рычаг селектора из положения «D» (движение передним ходом) в прорезь режима ручного переключения передач. В ручном режиме управления коробкой передач можно быстро переключать передачи, перемещая рычаг селектора вперед или назад, причем не отпуская педаль акселератора.

Для того чтобы включить более высокую передачу, переместите рычаг селектора вперед в направлении знака«+» и отпустите рычаг. Для того чтобы включить более низкую передачу, переместите рычаг назад в сторону знака «-»и отпустите;

«3» - движение на III передаче. При переводе рычага селектора в положение «3» происходит автоматическое переключение между I и III передачами. Если скорость автомобиля превышает предельно допустимую? Для предотвращения чрезмерного повышения частоты вращения коленчатого вала двигателя происходит автоматическое переключение на IV передачу;

«2» - движение на второй передаче.

При переводе рычага селектора в положение «2» происходит автоматическое переключение между I и II передачами. Если скорость автомобиля превышает предельно допустимую для предотвращения чрезмерного повышения частоты вращения коленчатого вала двигателя происходит автоматическое переключение на III передачу;

«1» - понижающая передача. При переводе рычага селектора в положение «1» коробка передач временно будет оставаться в диапазоне передачи, рекомендуемой для соответствующей скорости движения до тех пор, пока скорость автомобиля не снизится до значения, при котором будет возможно включение понижающей передачи.

Примечание

Устанавливать рычаг селектора в положение «1» рекомендуется во время преодоления большого сопротивления движению автомобиля, к примеру, на бездорожье или при длительном торможении двигателем на низких скоростях при спуске с крутых склонов.

В случае разрядки аккумуляторной батареи или неисправности электрооборудования для разблокирования автоматической коробки передач (перемещение рычага селектора из положения «Р») выполните следующие операции.
1. Подденьте отверткой заглушку рядом с рычагом селектора...

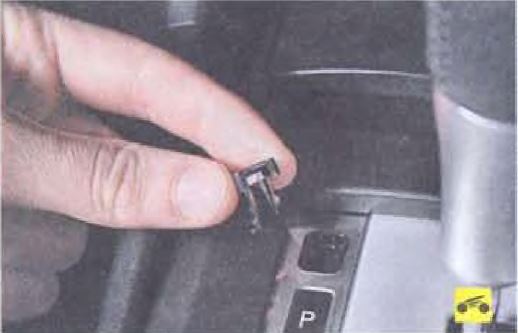

2. ...и снимите заглушку.

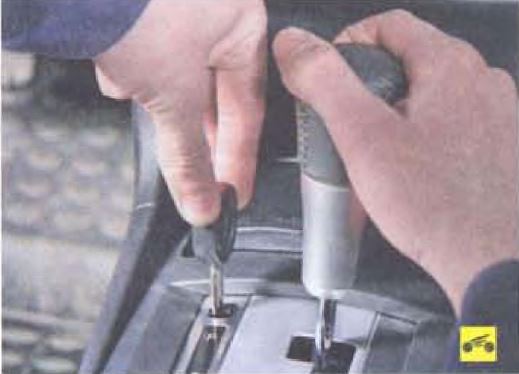

3. Вставьте ключ в замочную скважину, поверните его и выведите рычаг селектора из положения «Р».
4. Установите на место заглушку.
Источник: Руководство по эксплуатации Mitsubishi Lancer X
