Самостоятельная диагностика и устранение неисправностей системы подачи топлива

При возникновении проблем, сопровождающихся падением мощности двигателя либо если он вообще не заводится, и есть подозрение на систему подачи топлива, необходимо провести ее диагностику. При диагностике как всегда мдем от простого к сложному.
1. Важным парметром состояния системы топливоподачи является ток, потребляемый бензонасосом. Для его измерения нет необходимости делать «революцию» в районе бензобака. Достаточно в блоке предохранителей моторного отсека вынуть соответствующий предохранитель на 15 А (у меня он синего цвета, а схема расположения предорхранителей есть на внутренней стороне крышки корпуса блока предохранителдей, нужный предохранитель - FUEL PUMP)) и, вставив вместо предохранителя щупы амперметра с пределами не менее 15 А, завести машину. Амперметр покажет ток через бензонасос. Номинальный ток бензонасоса обычно не превышает 6.5 А, у меня на бензонасосе Сименс он равен 5А. Если ток значительно отличается от номинального, т.е. превосходит 9А или меньше 4А, то, скорее всего, в системе подачи топлива возникли серьезные неполадки, которые вскоре могут привести к ее полному отказу. Если есть желание или необходимость провести мониторинг тока бензонасоса,(и, как следствие, - давления в магистрали!) «на ходу», то можно вставить два провода в гнездо предохранителя, «подклинив» их сгоревшим предохранителем (либо подсоединив их через клеммы) а к другим концам, проведенным в салон, присоединить амперметр. У меня, при возвращении из Крыма, цифровой мультмиметр лежал рядом с ручкой КПП. Можно также «подклинить» провода нормальным (исправным) предохранителем, а мультьимтр использовать в режиме вольтметра. Но ввиду возможной неустойчивости сопротивления контактов, такой способ менее надежен, да и показывать мультиметр будет не ток, а падение напряжения на предохранителе, что также неудобно.

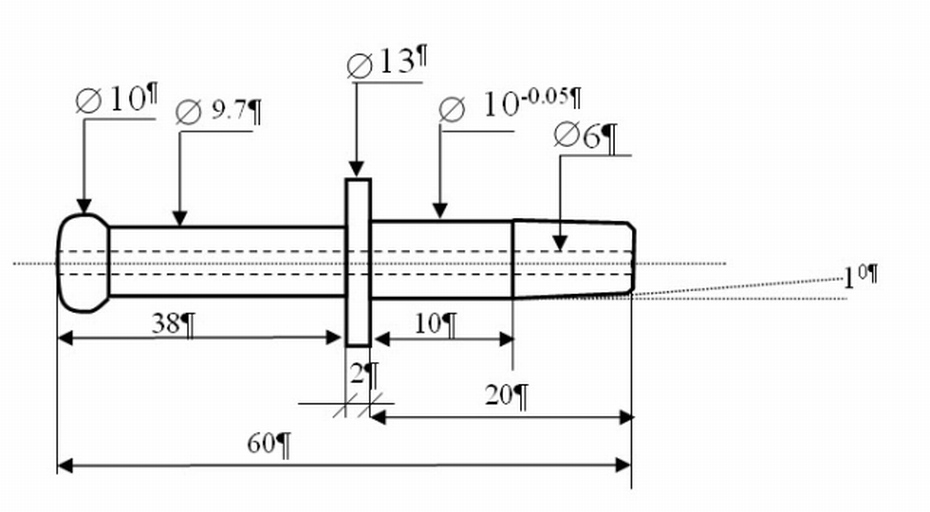

2. Для диагностики давления в магистрали (прямыми измерениями) можно использов ать манометр для измерения давления в шинах. Я решил поставить дополнительный индикатор давления в топливной системе на базе датчика давления масла от ВАЗ 2106. Для его установки, чтобы обеспечить возможность возврата к исходному состоянию системы, понадобилось выточить переходник. (Выточил два таких переходника. Второй – для установки магистрального бензонасоса.) Эти переходники показаны на левом фото красными штриховыми стрелками, а эскиз приведен ниже. Смысл в том, что с одной стороны на переходник одевается штатный (магистральный) штуцер с пластмассовой клипсой, а на другой конец – обычный бензостойкий шланг «на 10». Также выточил переходник для датчика давления (датчик в сборе с переходником показан зеленой стрелкой). Все остальное покупал готовое на рынке. Тройник «на 10» показан голубой стрелкой. Желтыми стрелками показан РДТ от Волги с 406 мотором и переходник. Для уплотнений использовал ФУМ ленту. Установленный датчик показан на правом фото (отмечен желтой стрелкой).

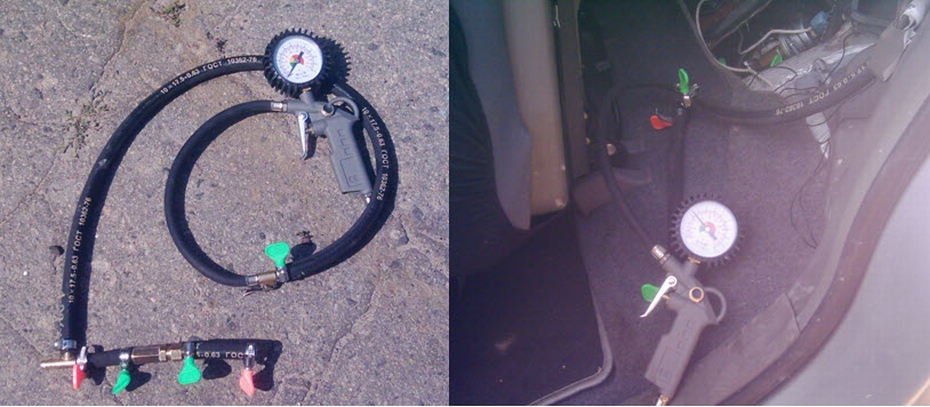

При диагностике системы подачи топлива нужно знать, что нормальное завление в магистрали – 350 кПа (3.5 атм.). После выключения двигателя это давление должно сохраняться в течение 10 минут. При включении зажигания давление должно быть не ниже 329 кПа. Первый этап проверка правильности работы дополнительного датчика давления топлива (ДДТ) от ВАЗ 2106 с помощью обыкновенного манометра для измерения давления в шинах. (В центре магистрали между двумя хомутами с зелеными «барашками» самодельный регулируемый РДТ). Процесс измерений показан на правом фото. В итоге давление в магистрали оказалось равным 3.5 атм.

Если давление в магистрали меньше положенного либо вообще отсутствует, то нужно установить причину. Наиболее распространенными причинами являются неисправность РДТ либо модуля бензонасоса (собственно бензонасос, забитая сетка, протершиеся шланги). Чтобы проверить сам РДТ необходимо подать на его вход воздух под давлением, например, от компрессора с манометром. Его клапан должен открываться при давлении около 3.6 атм., что и должен показать манометр компрессора. Если РДТ не держит, то можно, либо поменять весь модуль, либо поставить второй РДТ перед штатным. После этого необходимо обязательно проверить давление в магистрали. Дело в том, что два РДТ, включенных последовательно (один за другим), могут привести к повышению давления в магистрали, и, как следствие, перерасходу топлива и выходу из строя бензонасоса. В качестве дополнительного РДТ можно использовать РДТ от Волги либо инжекторных ВАЗов. Тут нужно знать, что существуют РДТ разной конструкции и на разные величины рабочего давления. Например, РДТ от Калины конструктивно подходит (после небольшой доработки) для установки вместо штатного РДТ. Но он рассчитан на рабочее давление в 380 кПа. Т.е. его установка приведет к незначительному увеличению расхода топлива (но и мощности также). Есть конструкции «внешних» РДТ с вакуумной коррекцией (для сливной рампы), например, от Волги с 406 мотором. Для их установки можно использовать переходник, который описан выше. Преимущество таких РДТ – в возможности регулировки давления в магистрали и быстрой замены. Поэтому я выбрал именно такой РДТ (Цена – около $11). Недостаток – штатное рабочее давление – 300 кПа. Но у меня и без вакуумной коррекции давление оказалось равным 359 кПа, возможно из-за того, что не снял старый РДТ. Поэтому вакуумную коррекцию не использую.

Если причина в модуле бензонасоса, то придется разбирать систему подачи топлива.
Для разборки и ремонта системы топливоподпчи необходимо приготовить: плоскогубцы, отвертку и тонкие и прочные резиновые перчатки, чтобы не поранить руки. Желательно также запастись новым уплотнительным резиновым кольцом.

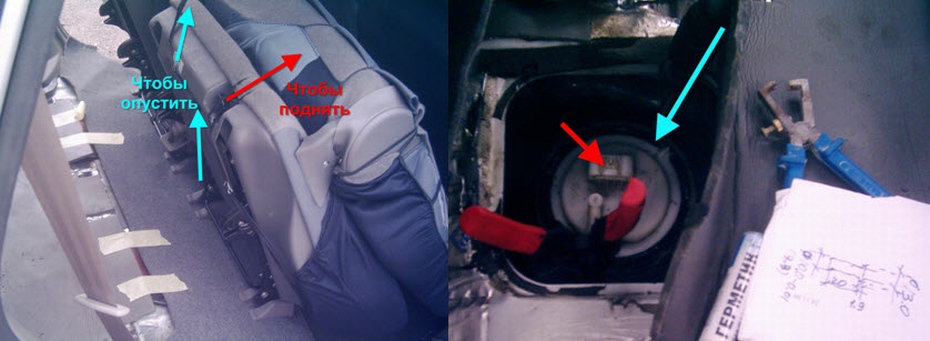

Чтобы поднять сиденья нужно потянуть рычажок, показанный красной стрелкой, вверх (в направлении красной стрелки). Чтобы опустить – потянуть рычаг (скобу) либо петлю в направлении стрелки бирюзового цвета.

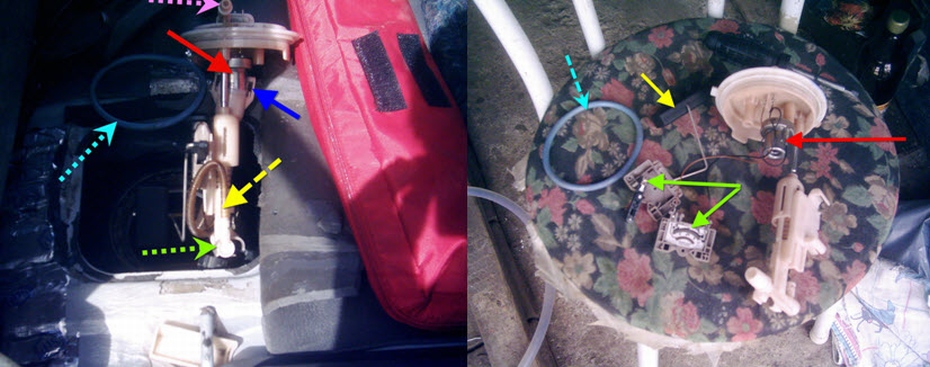

Далее необходимо снять два люка (они расположены под ковриками) и руками либо плоскогубцами снять наконечник бензопровода (надавив на защелки, иногда необходимо чуть подвинуть его вперед) и, отодвинув белую стопорную шайбу и надавив на кнопку в центре, снять разъем. (Оставшаяся часть показана красной стрелкой). Следующий шаг – снятие стопорного кольца. (Показано бирюзовой длинной стрелкой). Это можно сделать руками либо с помощью отвертки. Затем вынимаем верхнюю часть модуля РДТ. (Для модуля бензонасоса на этой стадии все аналогично). Чтобы окончательно извлечь модуль РДТ необходимо отсоединить три защелки от РДТ (одна из них показана короткой сплошной синей стрелкой) и опустить трубку «обратки». Красной сплошной стрелкой показан РДТ. Далее необходимо аккуратно отсоединить трубку питания эжекционного насоса (ее штуцер показан желтой штриховой стрелкой). Самую нижнюю трубку (выход эжекционного насоса) нужно просто снять. Сам эжекционный насос показан зеленой пунктирной стрелкой. Следующий шаг разборка модуля РДТ. Этот этап особых затруднений не вызывает, поскольку все узлы очевидным образом крепятся на пластмассовых защелках. Главное – не сломать защелки, т.е. не применять силу, а предварительно осмотреть и изучить конструкцию. Окончательно разобранный модуль РДТ показан на правом фото. Слева на правом фото видно резиновое синее уплотнительное кольцо (отмечено штрихованной стрелкой голубого цвета). О нем речь позже.

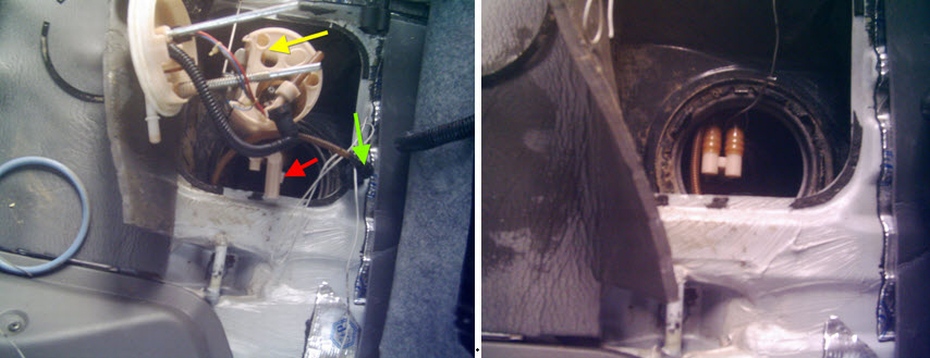

Для извлечения модуля бензонасоса из бака необходимо отсоединить трубку питания эжекционного насоса (показана на правом фото зеленой стрелкой) и повернув штуцер «обратки» и «перелива» (на две трубки) вынуть его. Снизу на этом штуцере есть плоский треугольный фиксатор (показан красной стрелкой), который входит в прорезь в верхней части корпуса (показана желтой стрелкой). Поэтому, чтобы извлечь двойной штуцер, необходимо не только совместить фиксатор и паз, но и придавить сам штуцер, так, чтобы он вышел. Это удобно сделать, взявшись большим пальцем правой руки за корпус модуля, а указательным и средним придавить, немного поворачивая вправо – влево и надавливая при этом вверх, сам штуцер. При определенном навыке на снятие модуля бензонасоса уходит меньше минуты!

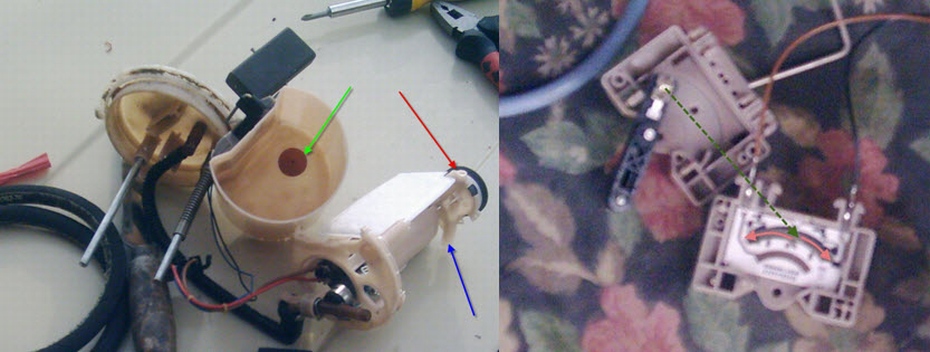

Дальнейшая разборка модуля бензонасоса (извлечение самого насоса) особых затруднений не вызывает. При внимательном рассмотрении все достаточно очевидно. Важно лишь не сломать пластмассовые защелки. Бензонасос можно поставить штатный Siemens … либо от ВАЗ 2110 Bosch, но в этом случае нужно не ставить пластмассовый бензозаборник с черным резиновым клапаном. Он показан на нижнем левом фото и отмечен красной стрелкой. Расположен над красным входным клапаном (отмечен зеленой стрелкой). Смысл конструкции в том, что клапан препятствует вытеканию бензина и стакан все время полный, а бензин попадает в стакан через трубку, отмеченную синей стрелкой, что, по-видимому, должно препятствовать попаданию крупных частиц грязи в стакан.

Если неправильно работает ДУТ (стрелка самопроизвольно гуляет», либо при полном баке показывает меньше, чем есть …) необходимо разобрать и прогтереть спиртом контакты и поверхности реостатов ДУТ. Они показаны на нижних фото. При необходимости можно немного подогнуть ламели подвижных контактов, но аккуратно и немного! Затем нужно измерить сопротивление. Данные ниже.

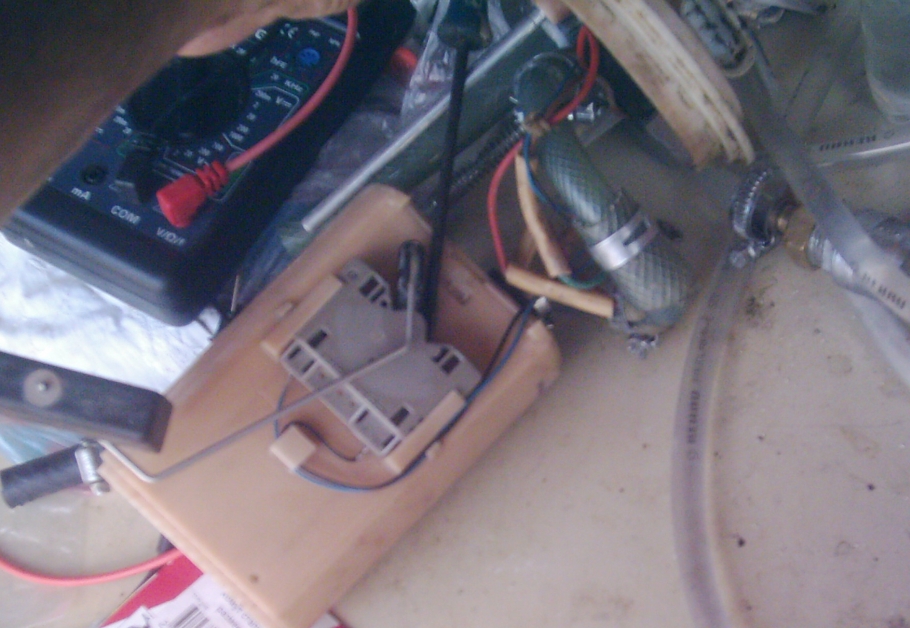

Для снятия ДУТ (на примере модуля бензонасоса) необходимо аккуратно вставить тонкую отвертку между корпусом стакана бензонасоса и корпусом ДУТ и сдвинуть его вверх.

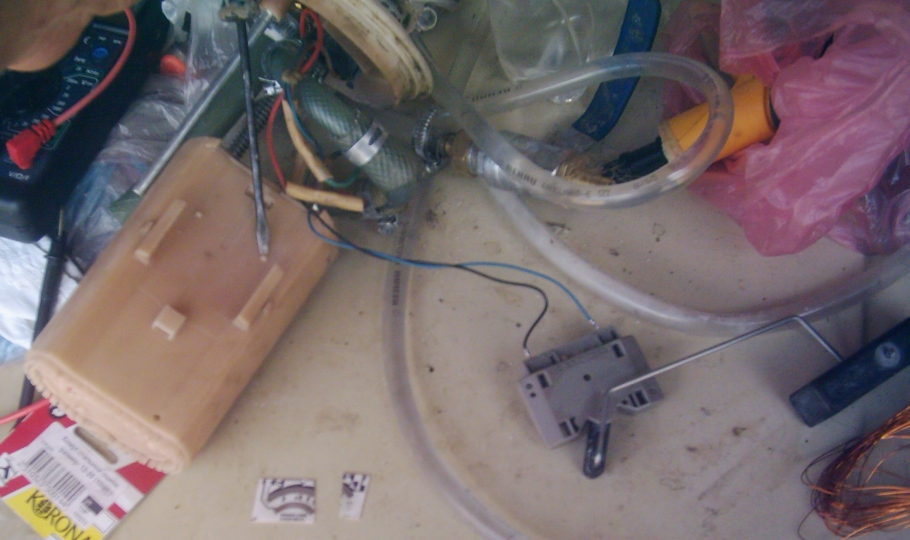

Корпус ДУТ удержитвается двумя штифтами. (См. фото.)

Для дальнейшей разборки корпуса ДУТ необходимо отогнуть по очереди 6 защелок. Они видны со стороны, обращенной к стакану. Дальше все понятно.
Кстати, если у кого будут серьезные проблемы с ДУТ, можно поискать на СТО б/у модуль ДУТ. Менять лучше целиком, т.е. модуль ДУТ вместе с проводами. Вынуть провода из разъема (верхнего, в крышке модуля бензонасоса) можно с помощью заточенной проволоки подходящего диаметра. Лучше попросить мастера, чтобы показал, как это сделать.

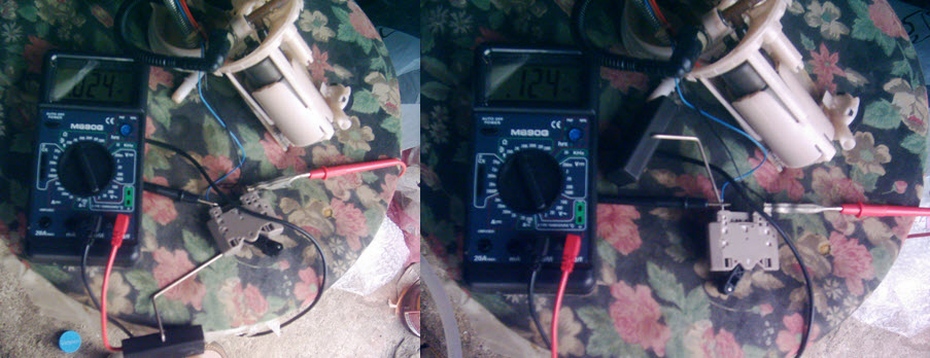

Если совсем нт желания либо возможности вскрывать модули, а стрелка «врет», но стабильно, не падая на 0, то можно попробовать подобрать шунтирующее сопротивление (если при полном баке показывает меньшее количество. Можно включить параллельно с датчиками (обоими!!!) постоянное сопротивление, номиналом от 200 до 600 Ом и последовательно с ним переменное сопротивление на 6 кОм. Добится с помощью переменного резистора правильной работы стрелки и, измерив суммарное сопротивление двух шунтирующих резистров, заменить их одним постоянным такого же номинала. Нужно учитывать. что индикатор на пенели приборов ИНЕРЦИОНЕН и не реагирует на изменения сопротивления датчиков мгновенно! Если стрелка показывет завышенное количество топлива - нужно последовательно в цепь датчиков включить небольшое (около 20Ом) переменное сопротивление и с его помощью откорректировать поведение стрелки. Но это - не лучший способ. Правильнее промыть контакты спиртом и восстановить штатный режим работы ДУТ! На нижних фото изображен процесс измерения сопротивления ДУТ оно меняется от 24 Ом (полный бак) до 124 Ом. (пустой бак). Наверное, ввиду особенности системы, т.е. того, что при пустом баке сопротивление не равно 0 и высота бака (в отличие, например, от жигулевского) незначительна, в некоторых случаях могут возникнуть проблемы, связанные с некорректным отображением имеющегося в баке незначительного количества топлива. Это следует иметь ввиду!

Размеры уплотнительного кольца 95 х 105 х 58.
В прцессе эксплуатации выяснилось, что диаметры отверстиу в баке под модули РДТ и БН немного отличаются, что проявлялось в вытекании (небольшом) бензина через крышку модуля РДТ и соотвтственно запахе бензина в салоне. В итоге заменил кольцо 92 х 102 х 58 на 95 х 105 х 58. В общем, выбрать кольцо потолще с самым близким (в меньшую столрону!) внутренним диаметром. Теперь все нормально и установка модуля занимает около минуты!
Процедуре правильной установки резинового уплотнительного кольца ввиду» популярности» проблемы посящен отдельный подраздел .
