Сборка блока цилиндров двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

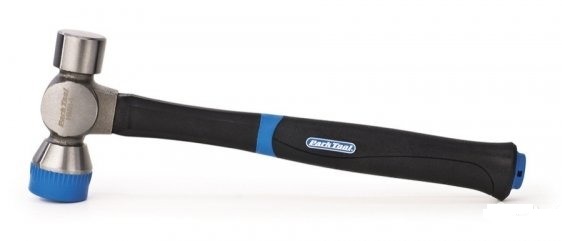

• Молоток с пластиковым бойком
• Насадка на вороток 12 мм.
• Циферблатный индикатор
• Отвертка плоская большая

Детали и расходники:

• Уплотнительные шайбы на болты крепления крышек коренных подшипников
• Моторное масло
• Краска

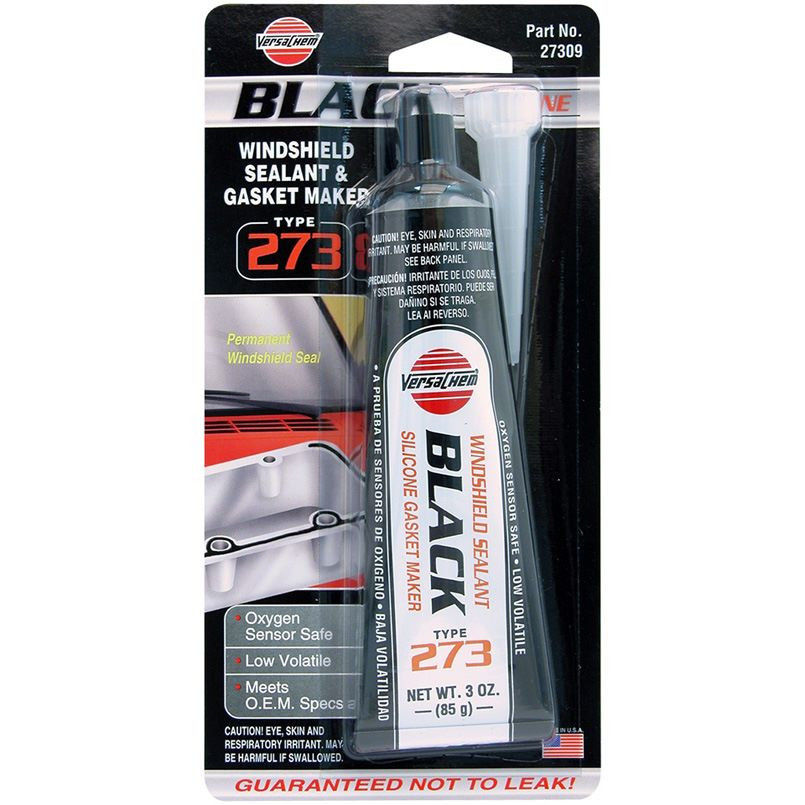

• Герметик
• Перчатки

Примечание:

Общая информация о блоке цилиндров двигателя модели 1MZ-FE Toyota Camry находится здесь.

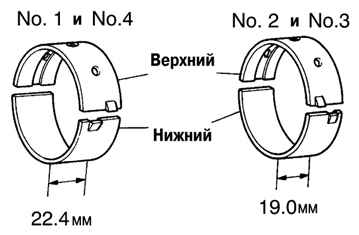

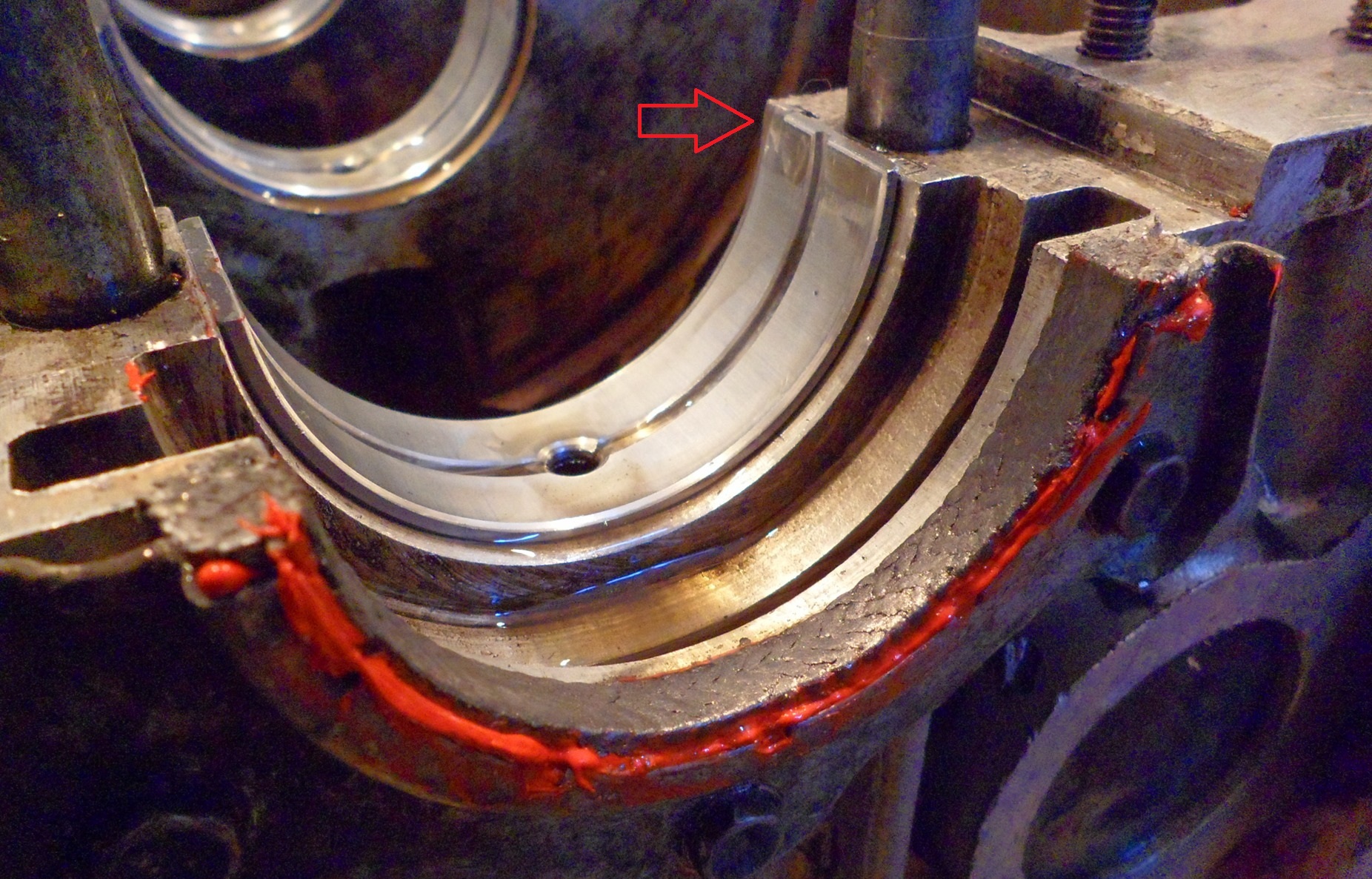

1. Установите вкладыши коренных подшипников. Вкладыши коренных подшипников различаются по ширине, кроме того, верхние вкладыши коренных подшипников имеют смазочный канал и смазочные отверстия.

Вкладыши коренных подшипников

2. Совместите выступы верхних вкладышей подшипников с выточками (углублениями) постелей блока цилиндров и вставьте вкладыши.

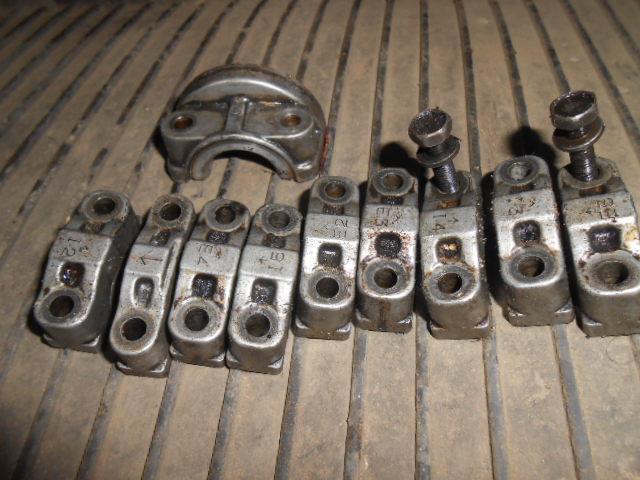

3. Совместите выступы нижних вкладышей подшипников с выточками (углублениями) в крышках коренных подшипников и установите их. Крышки коренных подшипников пронумерованы

4. Установите верхние упорные полукольца в постель блока коренного подшипника №2 так, чтобы смазочные канавки были направлены наружу.

Установка верхних упорных полуколец в постель блока коренного подшипника №2

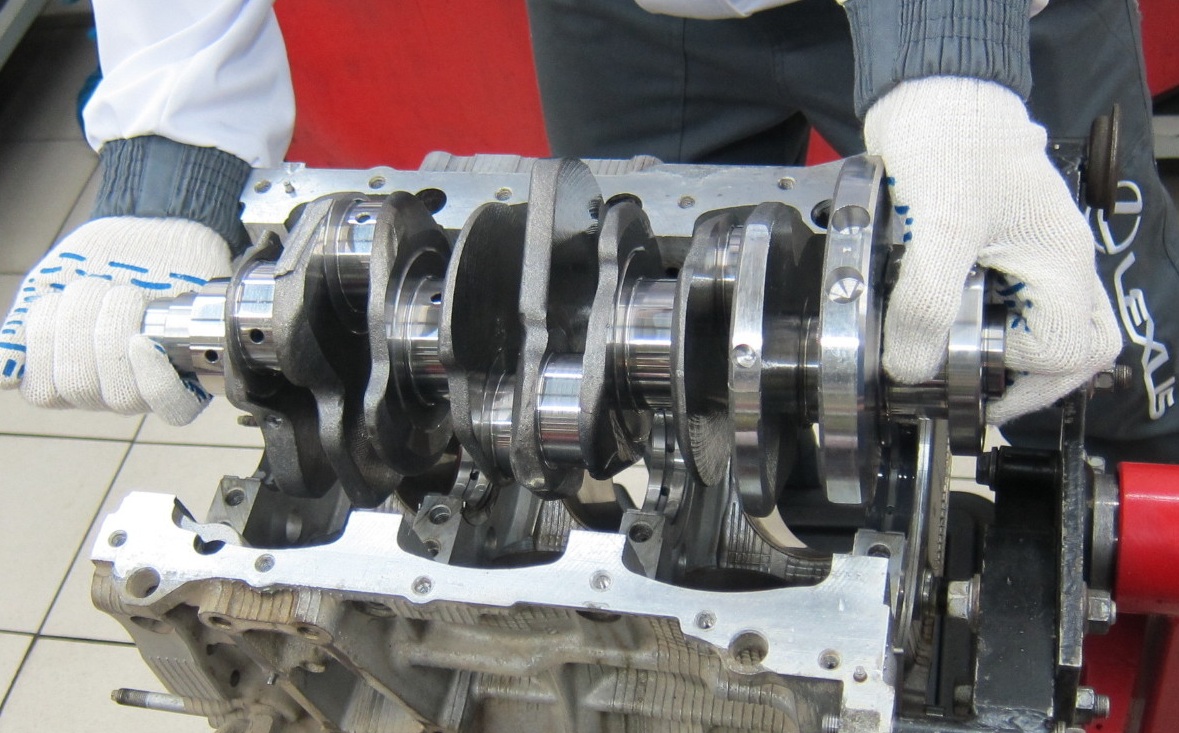

5. Уложите коленчатый вал в блок цилиндров.

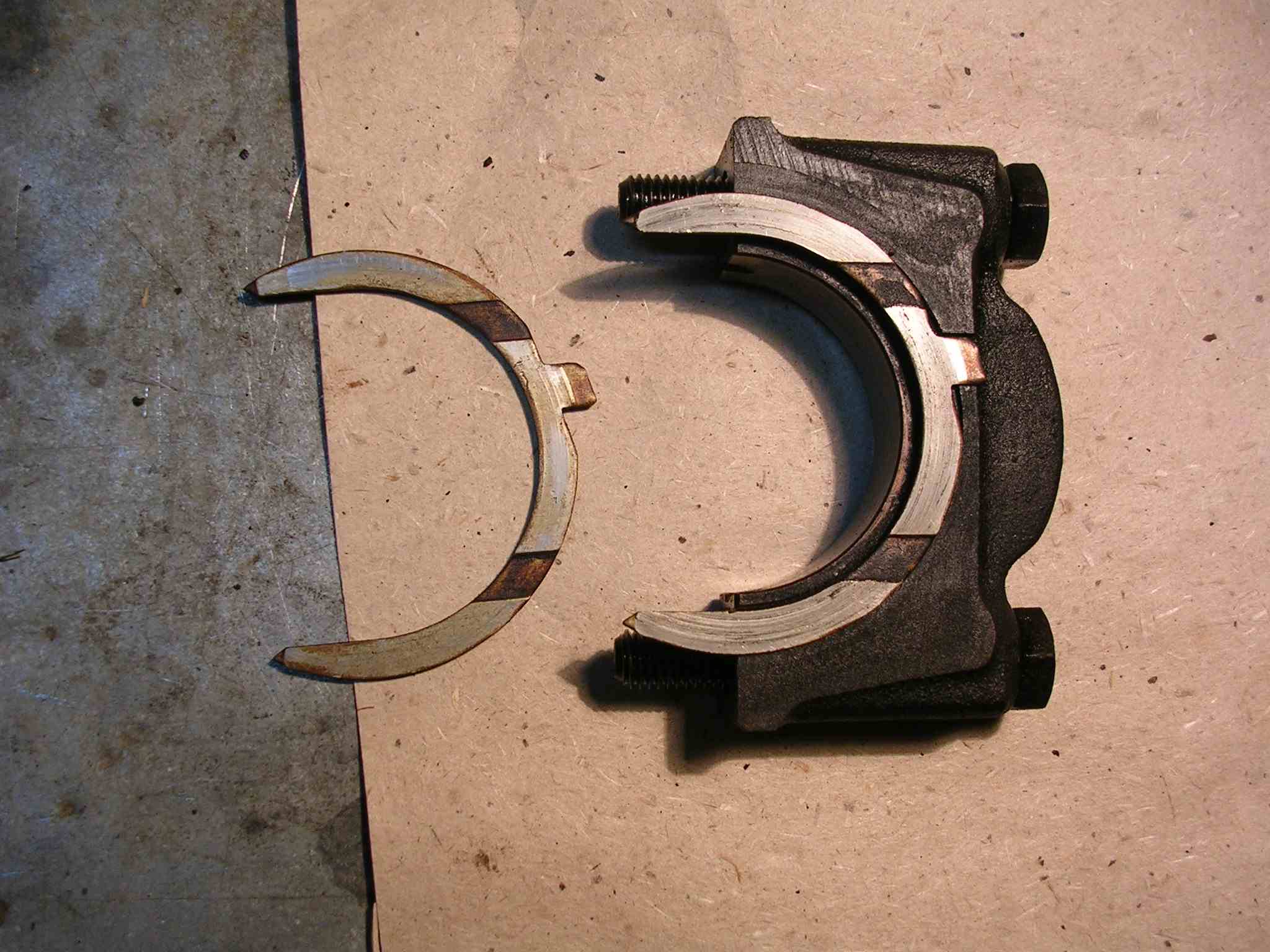

6. Установите крышки коренных подшипников и упорные полукольца. Установите два упорных полукольца на крышку подшипника №2, сориентировав масляные канавки наружу.

Правильная ориентация упорных полуколец на крышку подшипника №2

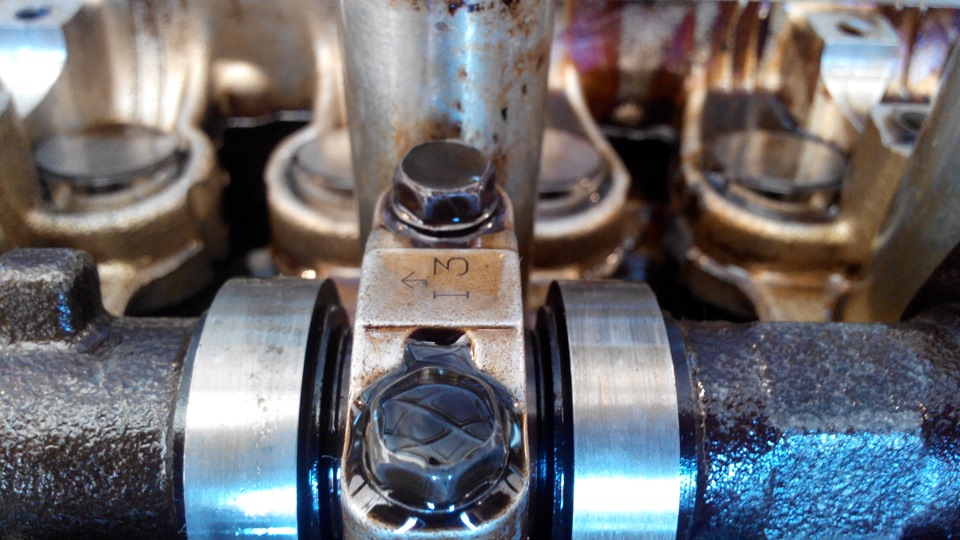

7. Установите крышки коренных подшипников.

Установка крышек коренных подшипников

8. Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников.

9. Временно установите восемь болтов крепления крышек подшипника.

10. Используя молоток с пластиковым бойком, усадите крышки подшипников для их плотного прилегания.

Присадка крышек коренных подшипников

11. Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников (с 12-гранной головкой).

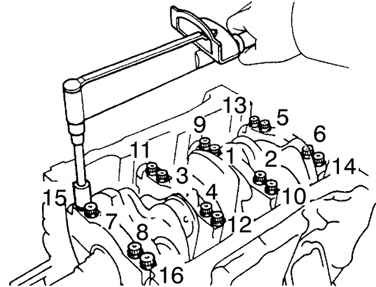

12. Установите и равномерно затяните болты крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке.

Порядок затягивания болтов крышек коренных подшипников

13. Нанесите метки краской на переднюю часть болтов головки блока цилиндров.

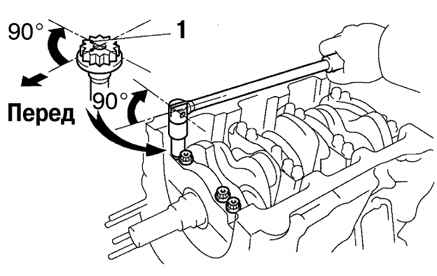

14. Затяните болты головки блока цилиндров на 90° в указанной выше последовательности. Проверьте, что нанесенная краской метка стоит на 90° от первоначального положения.

Правильное положение метки при затягивании болтов головки блока цилиндров

15. Установите новые уплотнительные шайбы на болты крепления крышек коренных подшипников (с 6-гранной головкой).

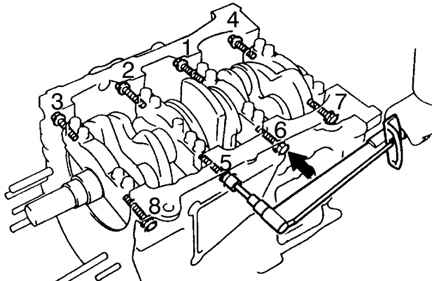

16. Установите и равномерно затяните болты крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке.

Последовательность затягивания болтов крепления крышек коренных подшипников

17. Убедитесь, что коленчатый вал вращается плавно.

18. Используя циферблатный индикатор, измерьте осевой зазор коленчатого вала при перемещении коленчатого вала отверткой.

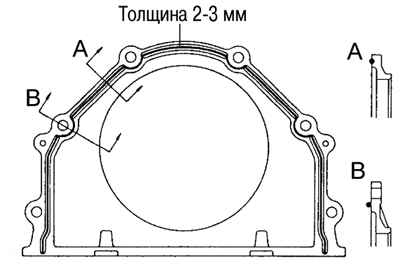

19. Нанесите герметик на держатель заднего сальника, как показано на рисунке.

Места нанесения герметика на держатель заднего сальника
