Сборка дифференциала автомобиля Toyota Camry 2001 - 2006

Инструменты:

• Молоток малый
• Бородок с тонким жалом

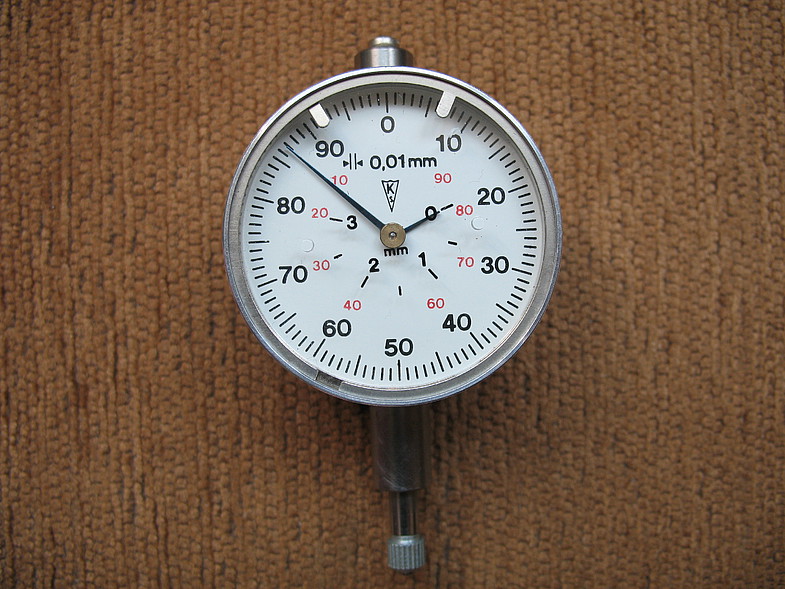

• Индикатор часового типа
• Нагреватель
• Динамометрический ключ

Детали и расходники:

• Масло для трансимиссии

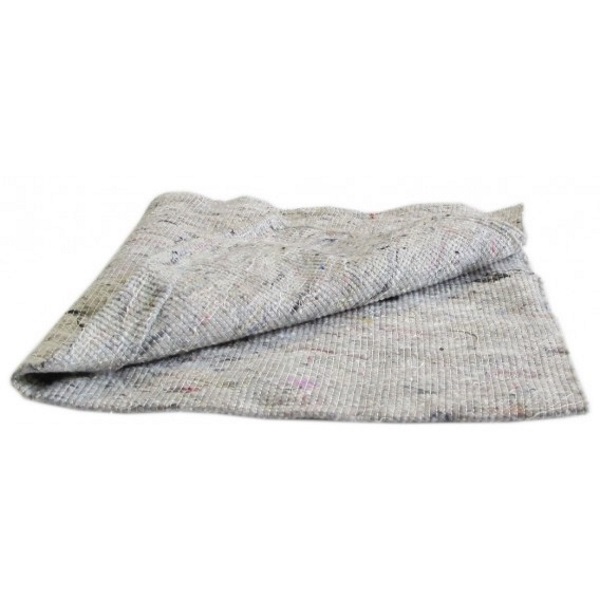

• Ветошь

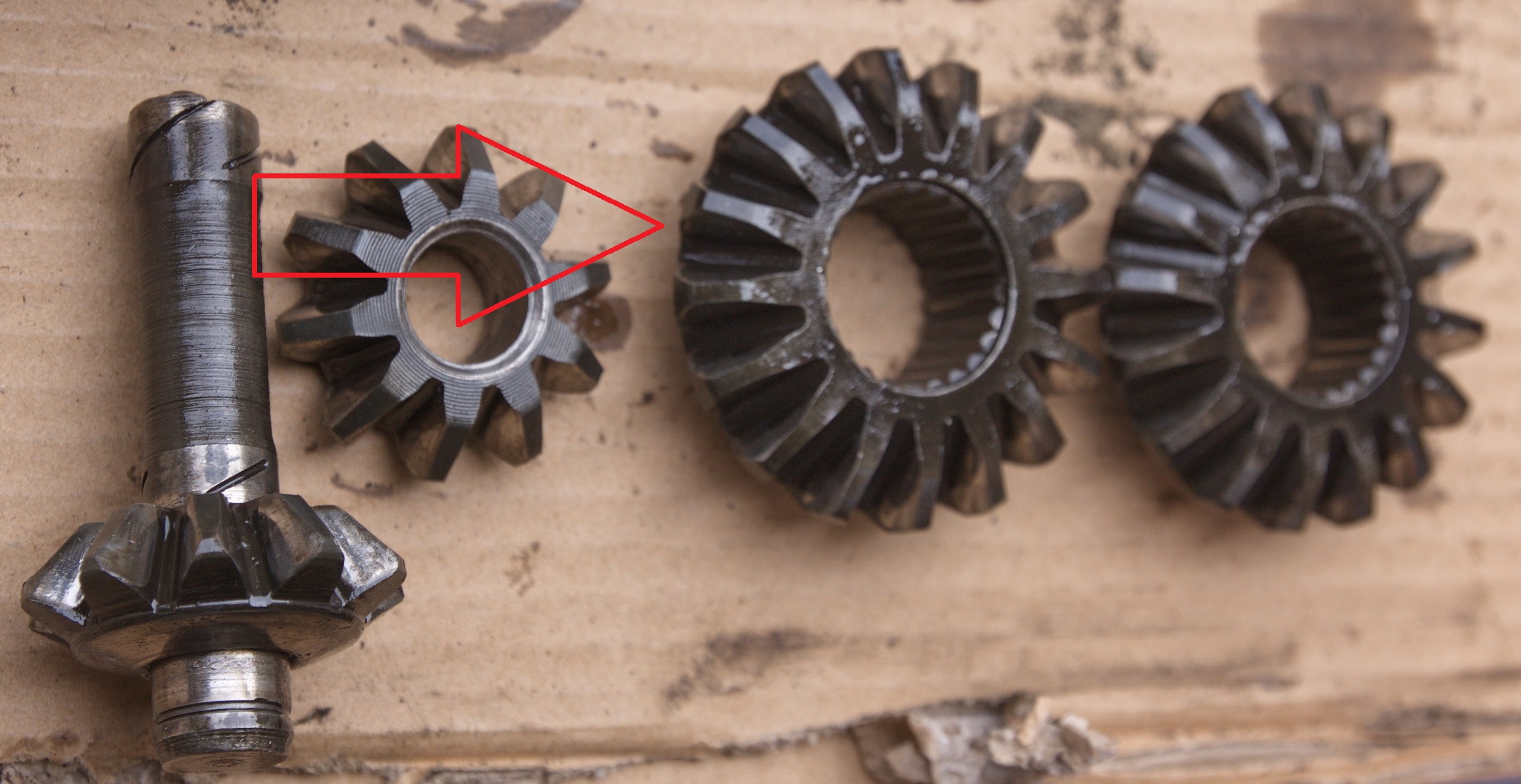

• Упорная шайба полуосевой шестерни

1. Покройте поверхность вращения полуосевой шестерни трансмиссионным маслом.

2. Установите 2 упорных шайбы полуосевых шестерен на 2 полуосевые шестерни.

Примечание:

Устанавливайте полуосевую шестерню такой же толщины, как и у снятой.

3. Установите 2 полуосевые шестерни, 2 сателлита дифференциала и 2 упорных шайбы полуосевых шестерен в коробку дифференциала. Вращая сателлиты дифференциала, установите 2 сателлита дифференциала с шайбами.

4. Покройте поверхности вращения оси сателлитов дифференциала № 1 трансмиссионным маслом.

5. Установите ось сателлитов дифференциала № 1 в коробку дифференциала так, чтобы отверстие штифта оси сателлитов совпадало с отверстием в коробке дифференциала.

6. Используя бородок с тонким жалом и молоток, установите штифт оси сателлитов дифференциала в отверстие коробки дифференциала.

7. Прижмите сателлит дифференциала к стенке коробки дифференциала. Используя индикатор часового типа, измерьте окружной зазор полуосевых шестерен. Стандартный окружной зазор: 0,05–0,2 мм.

Измерение окружного зазора полуосевых шестерен

8. Если окружной зазор не соответствует норме, отрегулируйте зазор подбором упорной шайбы полуосевой шестерни.

Упорная шайба, мм

9. Используя нагреватель, нагрейте зубчатый венец до 90–100 °C.

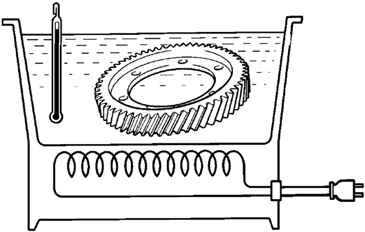

Нагрев зубчатого венца в специальной ванне

10. Очистите поверхности контакта коробки дифференциала.

11. Совместив метки, быстро установите зубчатый венец на коробку дифференциала. Момент затяжки: 106 Н·м.

12. Установите шестерню привода спидометра (MTM) на коробку дифференциала.
