Сборка и установка шатунно-поршневой группы на Nissan Almera Classic

Инструменты:

• Гаечный ключ торцевой трубчатый 13 мм
• Оправка для запрессовки поршневой пальца
• Оправка для сжатия поршневых колец
• Молоток
• Съемник поршневых колец
• Щуп плоский
• Динамометрический ключ

Детали и расходники:

• Моторное масло

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

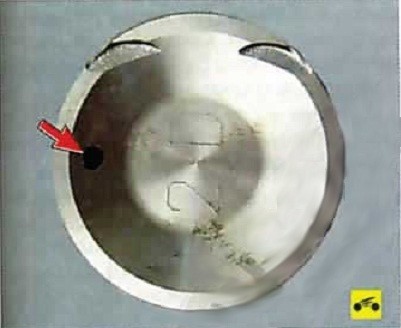

На передней части днища поршня выполнена метка в виде лунки.

2. Нагрейте поршень до 60-70 °С, смажьте поршневой палец моторным маслом и запрессуйте его в поршень на винтовом прессе или с помощью молотка и оправки диаметром примерно 17 мм.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

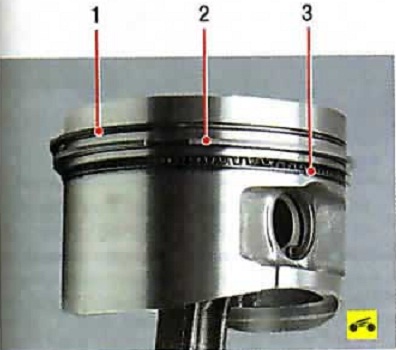

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

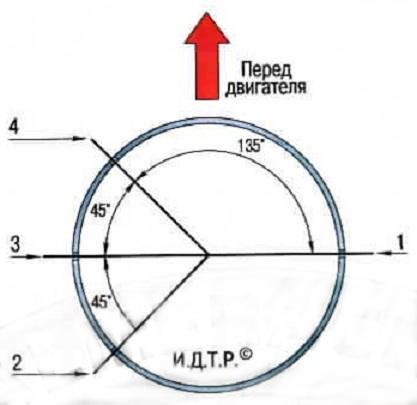

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 - расширителя маслосъемного и верхнего компрессионного колец;

2 - верхнего маслосъемного кольца;

3 - нижнего компрессионного кольца;

4 - нижнего маслосъемного кольца.

Примечание:

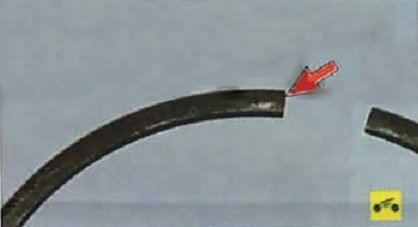

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

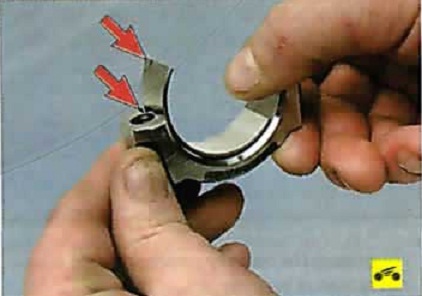

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

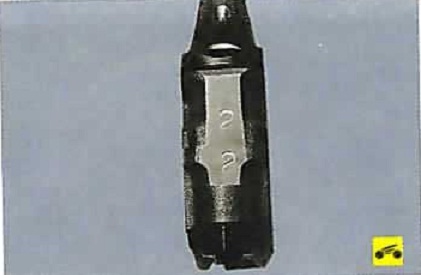

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

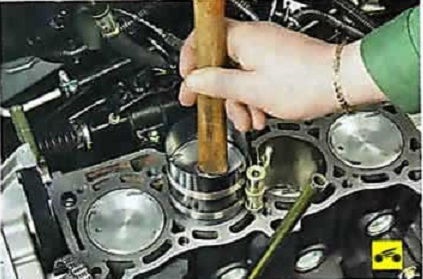

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

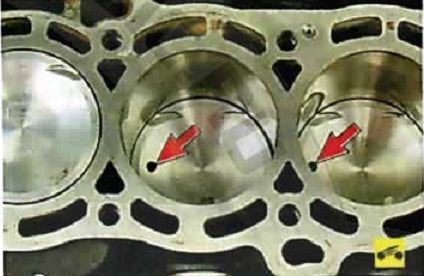

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала.

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый - 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

• 820-900 об/мин - 2 минуты;
• 1000 об/мин - 3 минуты;
• 1500 об/мин - 4 минуты;
• 2000 об/мин - 5 минут.

He доводите работу двигателя до максимальных режимов.

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
