Сборка и установка ступицы переднего колеса Hyundai Matrix

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Специальный инструмент съемник 09568-34000
  • Разводной ключ

Ступица колеса Hyundai Matrix

Ступица переднего колеса и поворотный кулак детали

Снятие

1. Снимите переднее колесо.

2. Удалите шплинт и отверните гайку крепления вала привода колеса к ступице переднего колеса.

3. Снимите суппорт дискового тормоза в сборе с поворотного кулака и подвесьте его с помощью проволоки на передней стойке подвески.

4. Снимите датчик частоты вращения колеса с поворотного кулака.

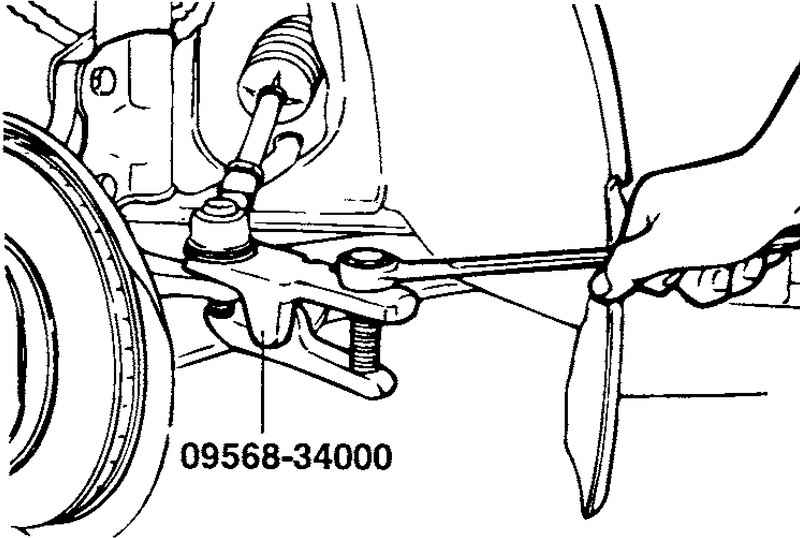

5. С помощью специального инструмента (съемник 09568-34000) отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака.

Шаровой шарнир Hyundai Matrix

Внимание:

Для предотвращения соскакивания съемника (09568-34000) предварительно привяжите его веревкой или проволокой.

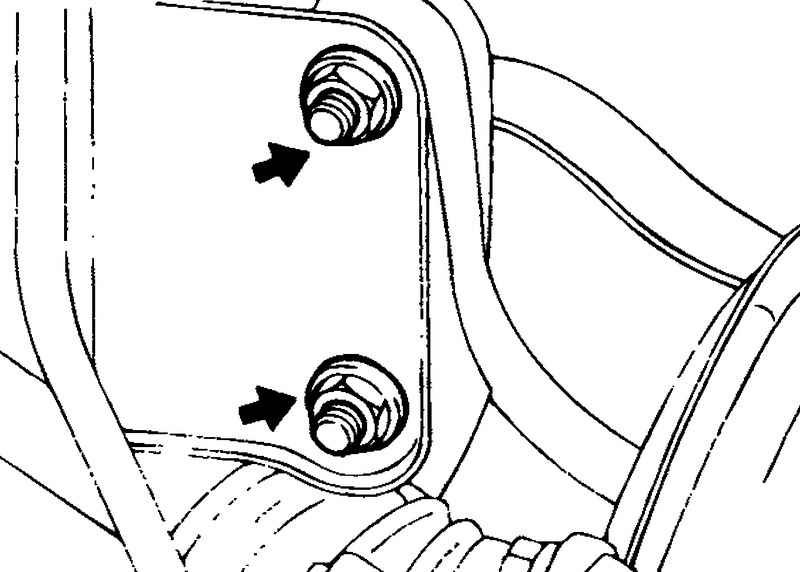

6. Отсоедините переднюю стойку подвески от поворотного кулака.

Стойка подвески Hyundai Matrix

7. Отсоедините вал привода колеса от ступицы колеса.

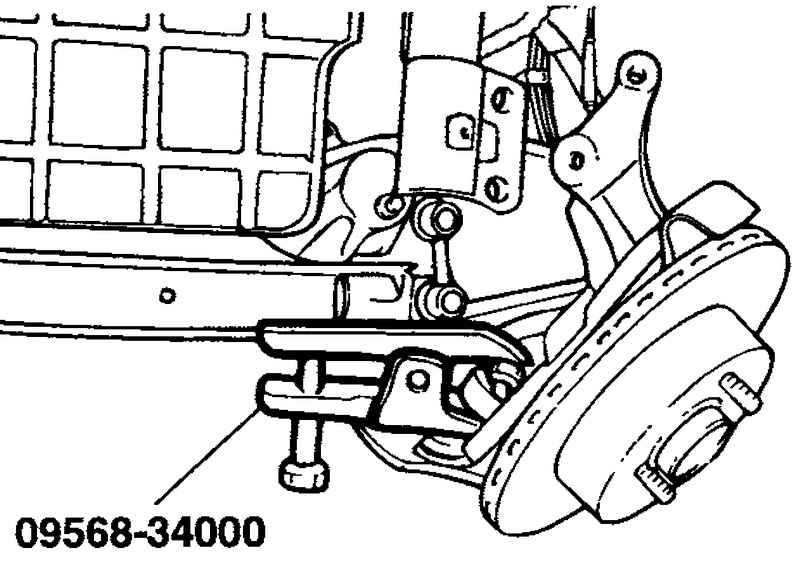

8. С помощью специального инструмента (съемник 09568-34000) отсоедините поворотный кулак от шаровой опоры нижнего рычага подвески.

Поворотный кулак Hyundai Matrix

9. Снимите ступицу и поворотный кулак в сборе.

Установка

10. Установка проводится в порядке, обратном снятию.

Внимание:

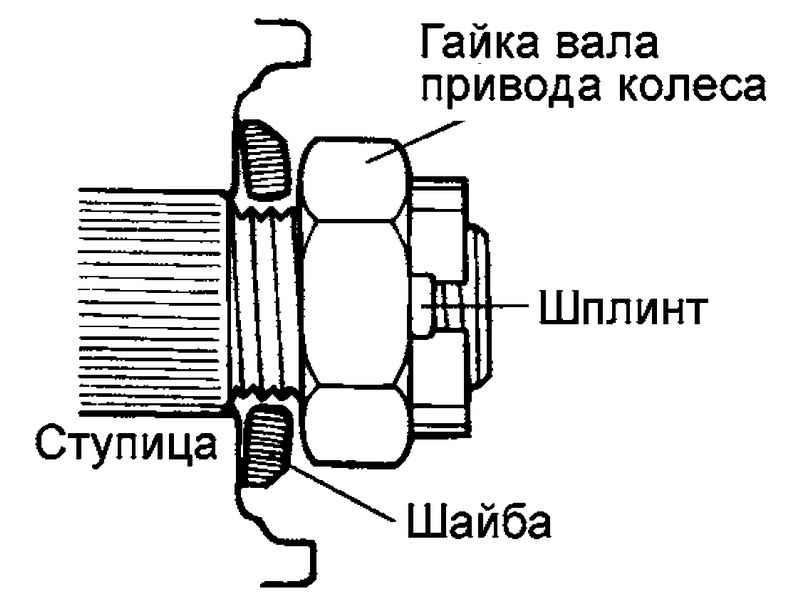

Перед установкой гайки крепления вала привода колеса установите шайбу выпуклой стороной наружу.

Шайба ступицы Hyundai Matrix

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://www.navigator.mn/hyundai-matrix/transmissiya/ivodnoy-mehanizm/stupitsa-perednego-kolesa-i-povorotniy-kulak-detali.html
