Сборка масляного насоса (U140Е/ U140F) Toyota Camry 2001 - 2006

Инструменты:

• Молоток малый

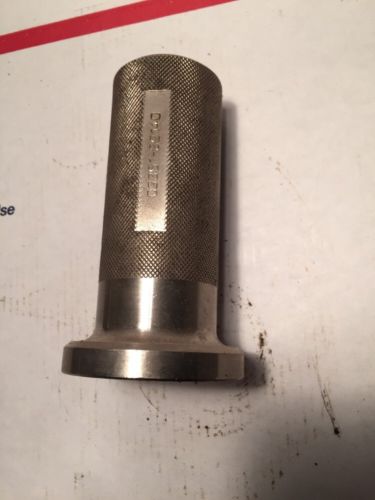

• Специальное приспособление 09350-32014 (09351-32140)
• Ключ с наконечником Torx (звездочка) T30

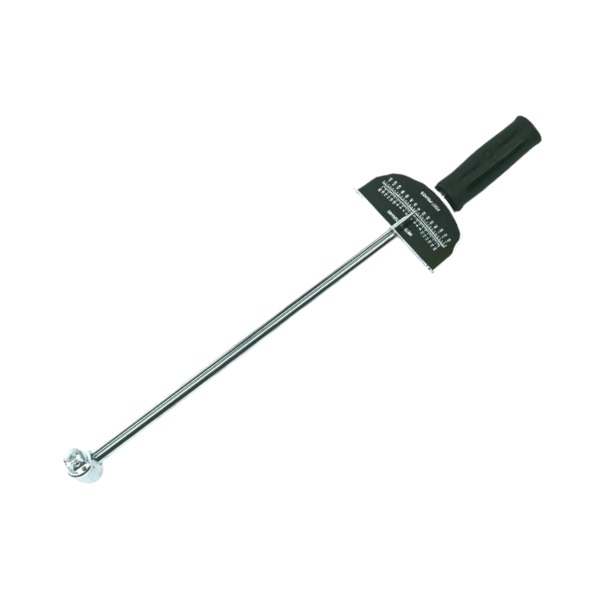

• Динамометрический ключ

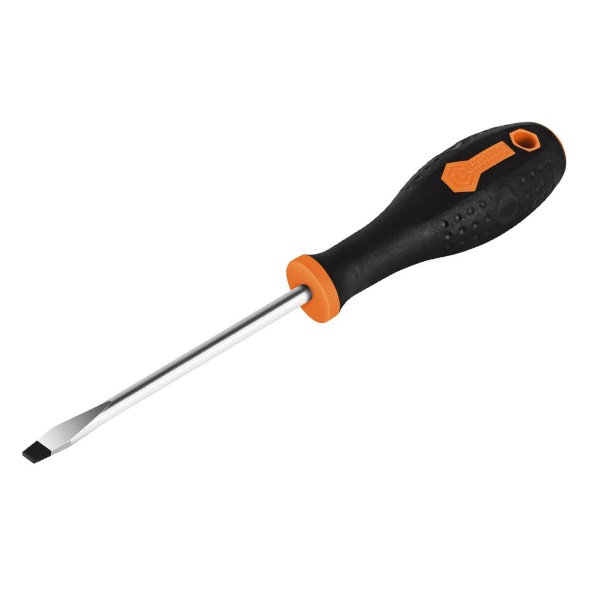

• Отвертка плоская средняя 2 шт.

Детали и расходники:

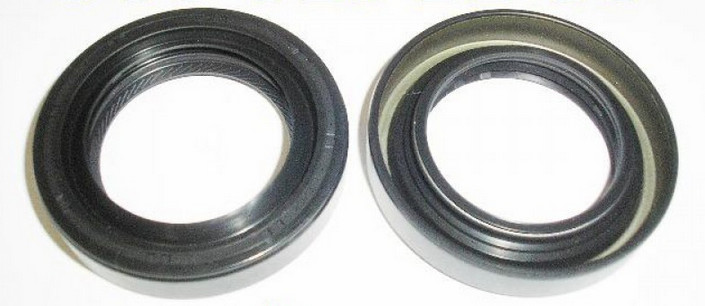

• Сальник маслянного насоса U140Е/ U140F
• Уплотнительное кольцо маслянного насоса U140Е/ U140F

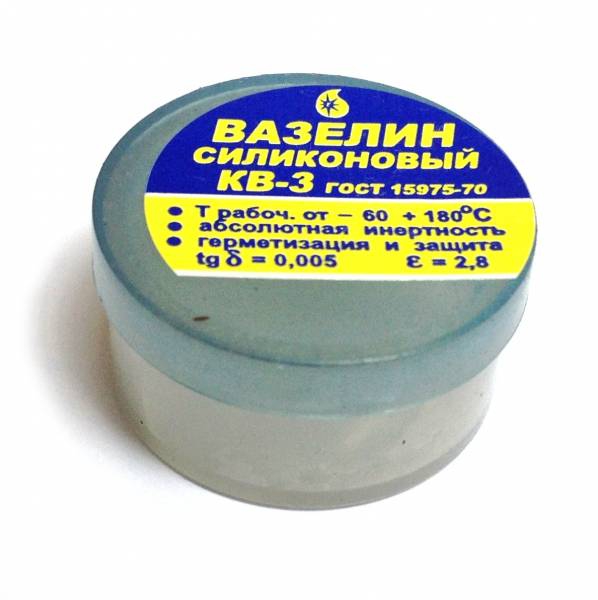

• Вазелин технический

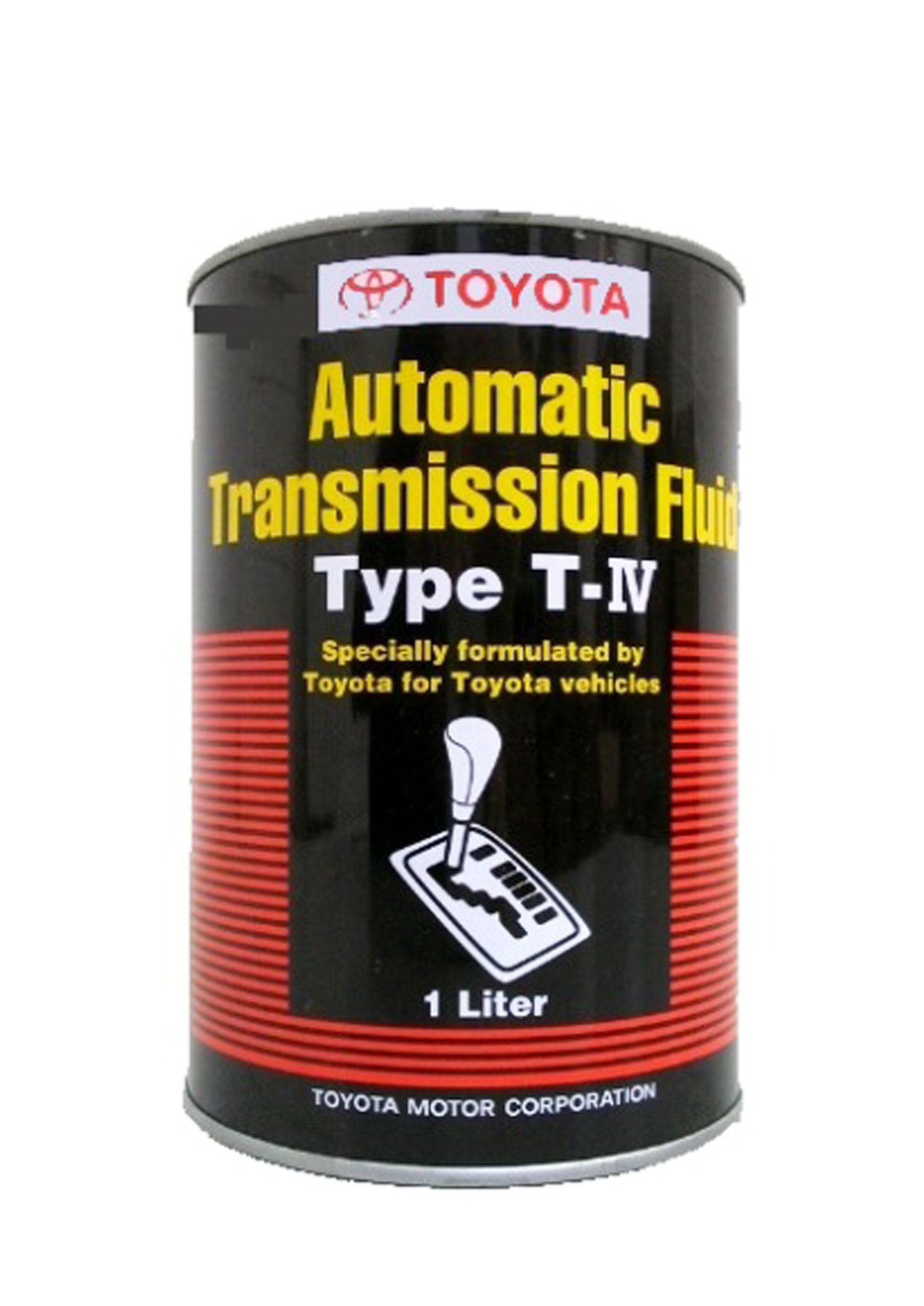

• Рабочая жидкость для автоматической коробки передач
• 2 новых уплотнительных кольца барабана сцепления

Примечание:

Разборка маслянного насоса описана здесь.

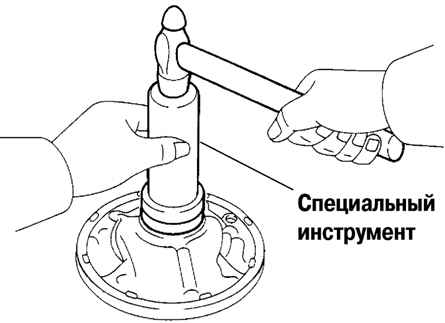

1. Используя специальное приспособление 09350-32014 (09351-32140) и молоток, установите новый сальник насоса.

Запрессовка нового сальника насоса

Примечание:

Перед установкой смажьте кромку сальника вазелином. Сальник должен быть установлен заподлицо с внешним краем масляного насоса.

2. Смажьте уплотнительное кольцо рабочей жидкостью для автоматической коробки передач, установите его в корпус масляного насоса.

Установка уплотнительного кольца корпуса масляного насоса

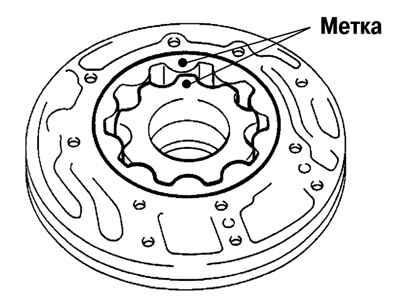

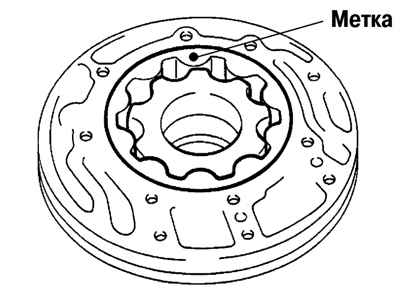

3. Смажьте переднюю ведомую шестерню масляного насоса рабочей жидкостью для автоматической коробки передач, установите ее в корпус масляного насоса меткой вверх.

Установка передней ведомой шестерни масляного насоса

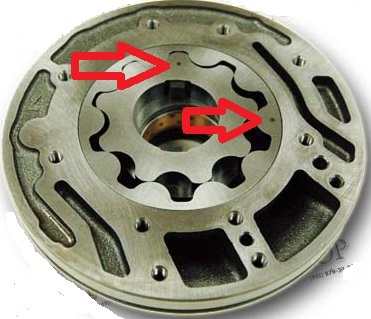

4. Смажьте переднюю ведущую шестерню масляного насоса рабочей жидкостью для автоматической коробки передач, установите шестерню в корпус масляного насоса меткой вверх.

Установка передней ведущей шестерни масляного насоса

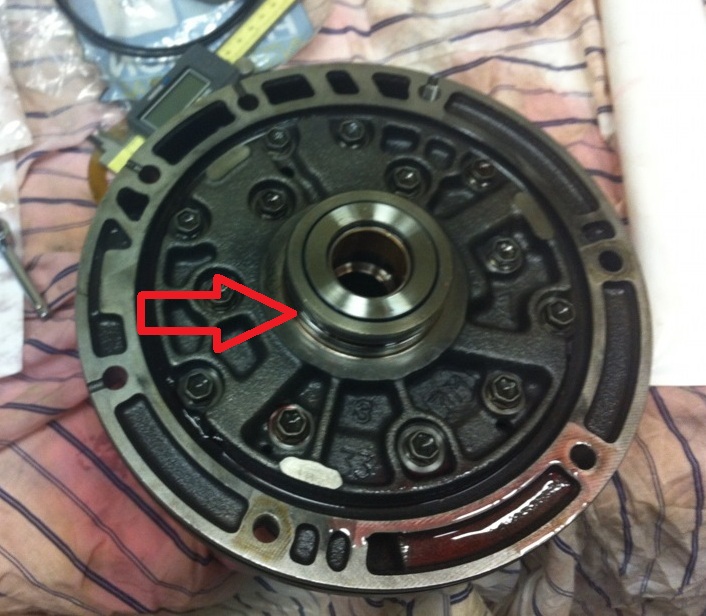

5. Установите вал статора, совместив отверстия под болты крепления. Используя торцовый ключ Torx (T30), установите и затяните 11 болтов крепления.

Момент затяжки: 9,8 Н·м.

Установка вала статора

6. Установите 2 новых уплотнительных кольца барабана сцепления.

Установка уплотнительных колец барабана сцепления

Внимание:

Не расширяйте чрезмерно зазор между концами колец.

7. Проверьте масляный насос. Для этого поверните ведущую шестерню 2 отвертками и удостоверьтесь в том, что она вращается плавно.

В статье не хватает:

• Качественных фото ремонта
