Сборка распределительных валов выпускных клапанов двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Тиски
  • Плоскогубцы

Детали и расходники:

  • Технологический болт

Примечание:

Разборка распределительных валов выпускных клапанов двигателя модели 1MZ-FE Toyota Camry описана здесь.

1. Зажмите распределительный вал за шестигранный участок в тисках.

2. Установите следующие детали:

1 – пружинное кольцо шестерни распределительного вала;

2 – вспомогательную шестерню привода распределительного вала;

3 – пружинную шайбу.

Установочные компоненты впускного вала Toyota Camry

Установочные компоненты впускного вала

Примечание:

Совместите направляющие штифты на шестернях с концами пружины.

3. Используя плоскогубцы, установите стопорные кольца.

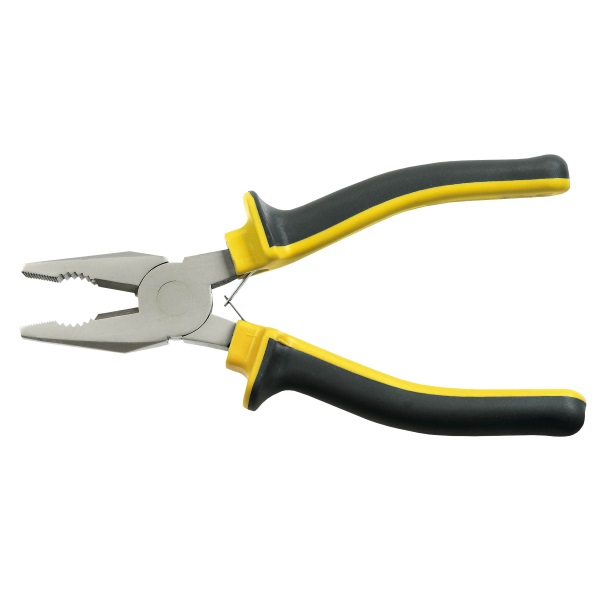

Плоскогубцы

4. Совместите отверстие главной шестерни привода распределительного вала и вспомогательной шестерни, поворачивая вспомогательную шестерню привода распределительного вала по часовой стрелке. Затем установите технологический болт.

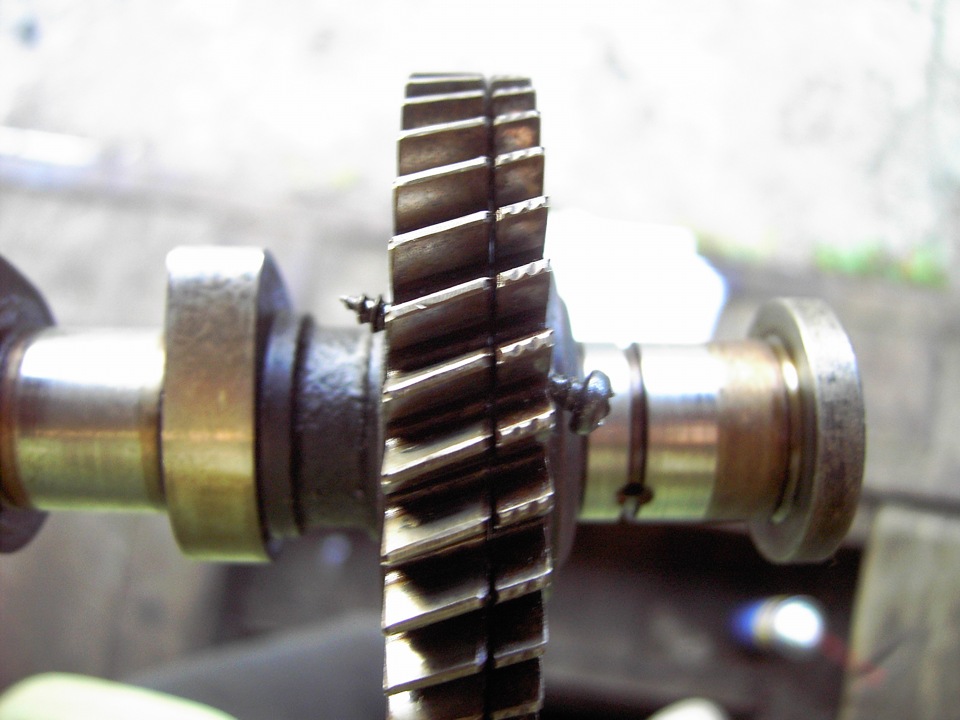

Распредвал в сборе Toyota Camry
