Система вентиляции, отопления и кондиционирования: Описание конструкции Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Схема системы вентиляции, отопления и кондиционирования:
1 — компрессор;
2 — вентилятор системы охлаждения двигателя;
3 — трубопровод низкого давления;
4 — клапан для заправки и выпуска хладагента из трубопровода низкого давления;
5 — редуктор;
6 — вентилятор отопителя;
7 — корпус отопителя;
8 — заслонка регулятора температуры;
9 — радиатор отопителя;
10 — испаритель;
11 — щиток передка;
12 — клапан для заправки и выпуска хладагента из трубопровода высокого давления;
13 — трубопровод высокого давления;
14 — ресивер;
15 — датчик давления хладагента;
16 — радиатор системы охлаждения двигателя;
17 — конденсатор

Автомобиль может быть оборудован либо системой вентиляции и отопления, либо системой вентиляции, отопления и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему вентиляции и отопления входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров.

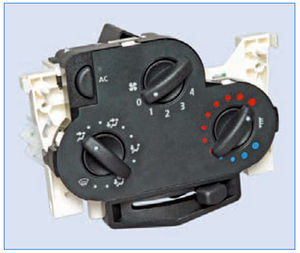

Блок управления вентиляцией, отоплением и кондиционированием воздуха

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления вентиляцией, отоплением и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.

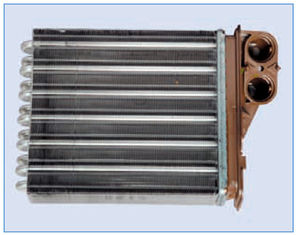

Радиатор отопителя

Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.

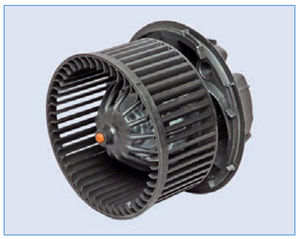

Вентилятор отопителя

При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой декоративных накладках щитка передка. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.
Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора, в зависимости от подсоединения дополнительного резистора, может вращаться с четырьмя различными скоростями.
Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.

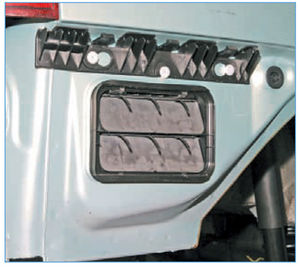

Клапаны выхода воздуха из салона (при снятом заднем бампере)

Из салона воздух выходит через отверстия, расположенные сверху в боковинах багажника и далее наружу, через клапаны, установленные за боковинами заднего бампера.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При перемещении рычага включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.
Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления вентиляцией, отоплением и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный рядом с кнопкой выключателя кондиционера.

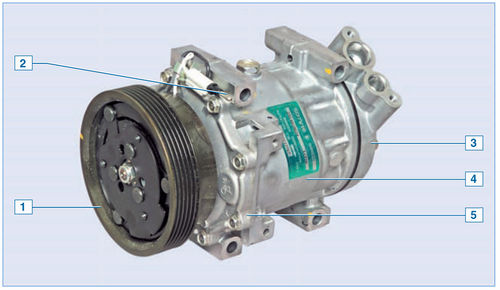

Компрессор кондиционера:
1 — шкив с электромагнитной муфтой;
2 — вывод провода электромагнитной муфты;
3 — задняя крышка;
4 — корпус;
5 — передняя крышка

Компрессор кондиционера установлен на кронштейне двигателя спереди, под генератором. Привод компрессора кондиционера осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение вала компрессора со шкивом по сигналам ЭБУ двигателем.
После компрессора пары хлад агента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Далее хладагент поступает в ресивер, который закреплен на конденсаторе, с левой стороны. Из ресивера хладагент поступает в редуктор, а затем в испаритель, расположенные под панелью приборов в корпусе отопителя. Охлажденный таким образом воздух поступает в салон автомобиля. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.

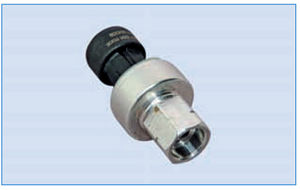

Датчик давления хладагента

На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента. Датчик давления выдает сигнал ЭБУ, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления ЭБУ выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар. В штуцере трубопровода, под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении.
При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем.
Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.
Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги. Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
