Скрытая установка разветвителя прикуривателя и установка регистратора Toyota Corolla

И так, что нам понадобится:
1) Разветвитель (купил на 3 гнезда с USB) естественно made in China с проводом.
2) Бокарезы (ножик)
3) Термоусадка (СИНЯЯ изолента).

4) Хомуты (использовал мягкие, типа липучки и обычные)
5) Паяльник с приблудой к нему
6) Предохранитель в футляре
Сам процесс…
1) Снимаем пластмассу на пороге переднего пассажира.Тянем аккуратно на себя.
2) Снимаем боковину под бардачком, не знаю как правильно называется.
3) Ну и заодно снимаем стойку правую для проброса кабеля.
4) Изначально, хотел оставить родную вилку от разветвителя, т.к. в ней стоит уже предохранитель, на — припаял без проблем

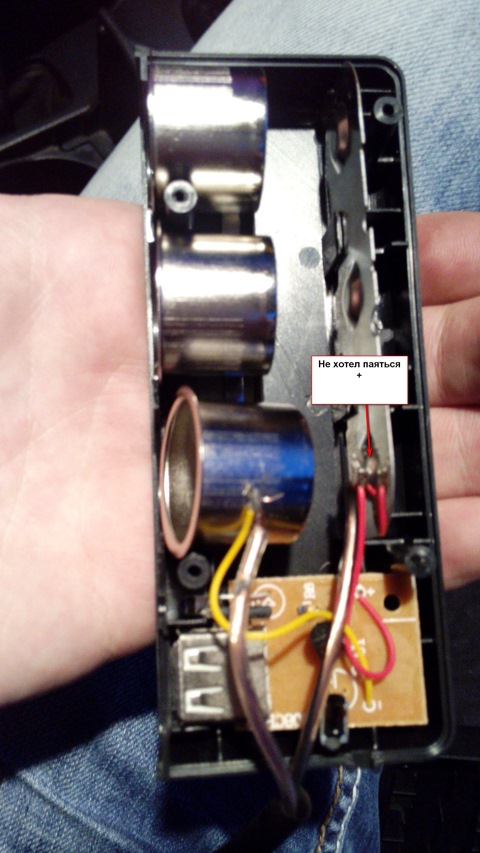

Припаял. А вот с + вышла незадача, кислоты не было под рукой, он не хотела пяться, поэтому я его обрезал, посмотрел на сечение провода, оно мне не внушало доверие. Далее решил разобрать сам разветвитель и сделать нормальные провода сразу, чтобы без лишних скруток. Опять же, минус хорошо припаялся, а + отвалился. Решил кардинально проблему, молотком и шурупом сделал отверстие, вставил в него провод + и благополучно припаял.

+

Собрал обратно и отложил в сторону.

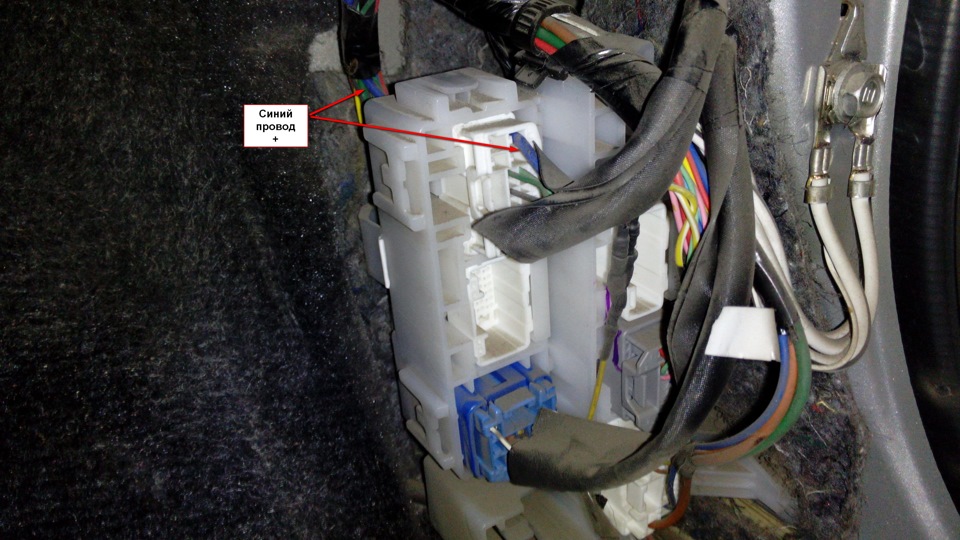

5) Далее перешел к проводке авто. На фото показан (красной стрелкой) синий провод,

Синий провод.

От которого берем +, можно снять изоляцию с него и подпаять аккуратно, но я с дуру решил его обрезать…т.к. там паять не удобно совсем, в итоге все равно паял, работал на улице, двери открывать и мерзнуть не хотелось.Синий провод разрезал, зачистил, с одной стороны на скрутке закрутил провод предохранителя, концы залудил. Т.к. провод получился короткий, думал как бы так извратиться и обратно его срастить, на помощь пришли воспоминания, что видел на полках магазина эл. товаров, вспомнил, что в распред. коробках вместо скруток используют так называемые коннекторы.

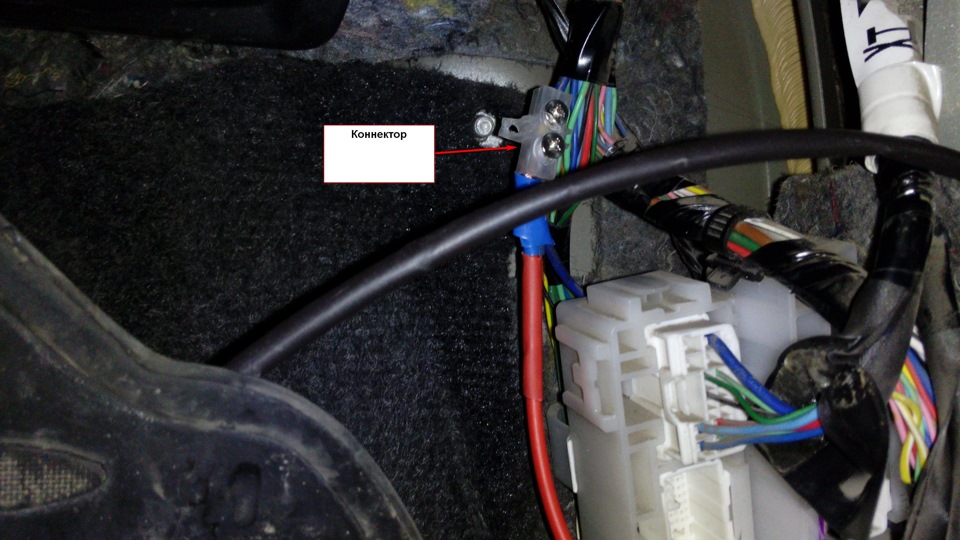

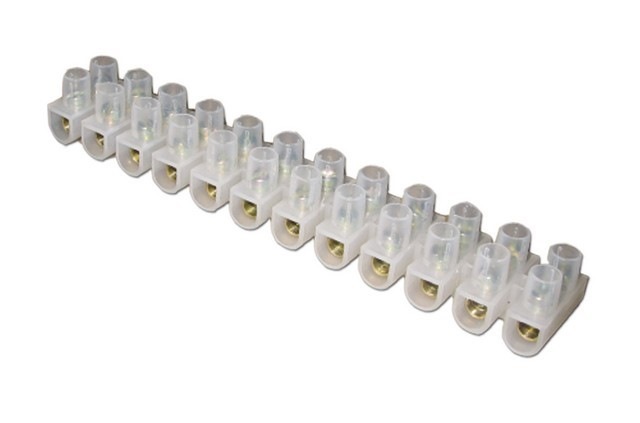

Коннектор.

Дома нашел такой, получилось довольно надежно, изолировать не стал его, т.к. совсем там мало места и не удобно, даже кусочек изоленты не просунешь, а он сам пластиковый, т.е. диэлектрик.

Он же, мое спасение.

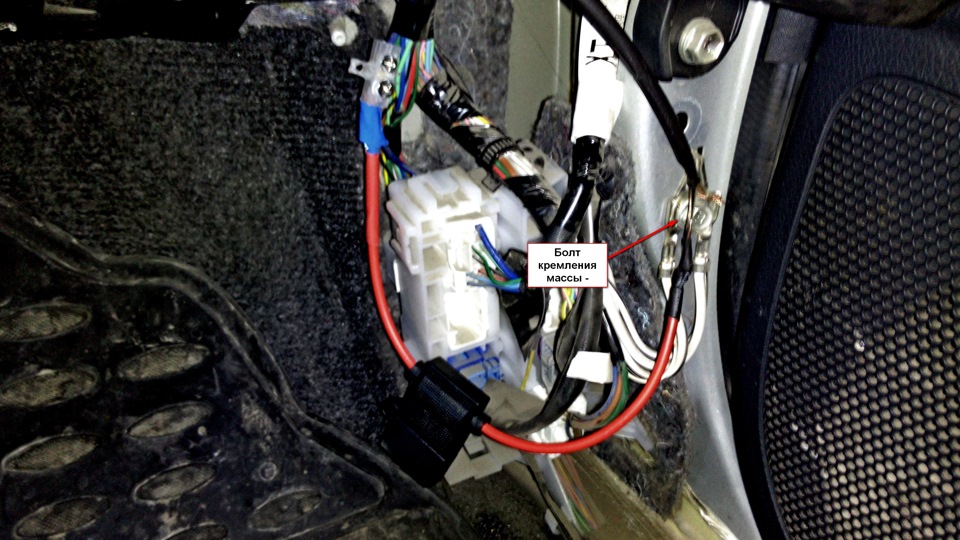

6) С минусом все понятно, откручиваем (не до конца) болт, (указан \ стрелкой)

Болт масса.

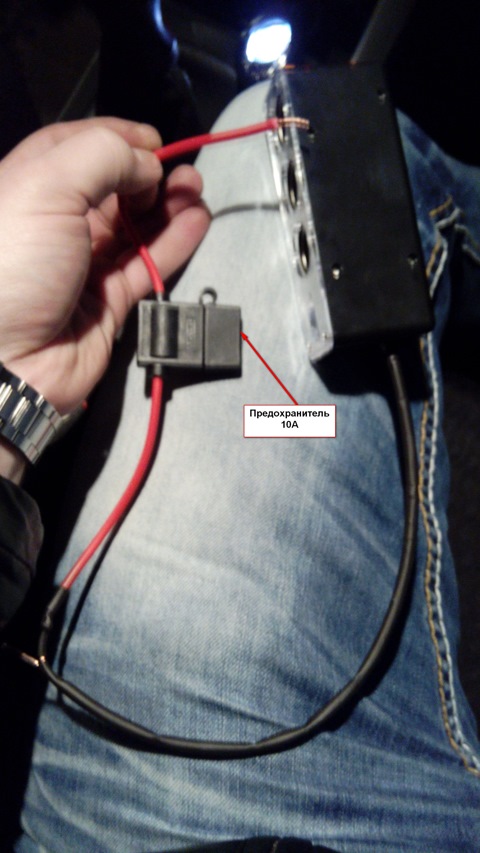

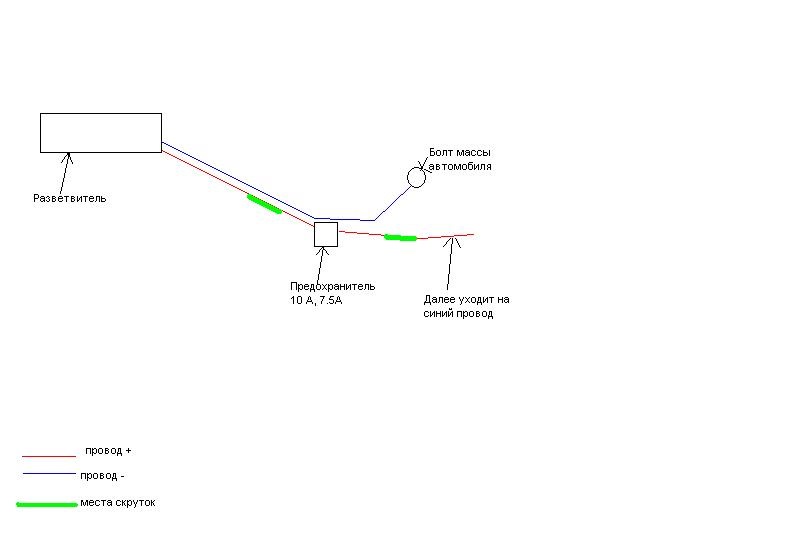

7) Предохранитель ставим на +, все скрутки садим на термоусадку.

Все в сборе.

8)Разветвитель установил на 2х сторонний скотч.
9)Далее протягиваем кабель регистратора по классической схеме:
-Под потолок,

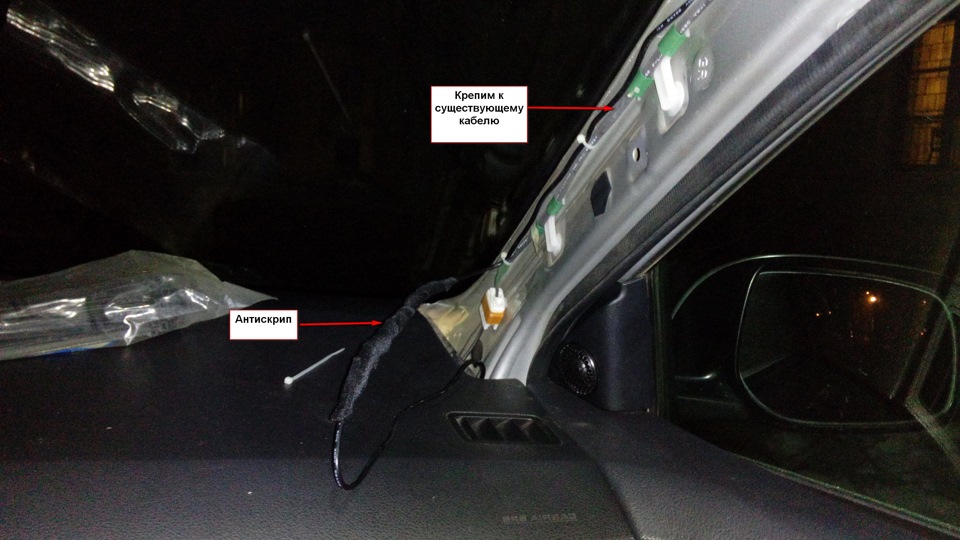

-Спускаемся по стойке (подушки безопасности у меня в стойках нет, но все равно крепил к кабелю, который уже там идет).

Заходим в панель, кусок кабеля, который идет через панель замотал антискрипом.
— Остатки кабеля сматываем и крепим в общий жгут на мягкие стяжки, мне они больше понравились.

10) Собираем все в обратной последовательности.
На все манипуляции потратил часа 3,много бегал домой, постоянно что то забывал.
