Снятие аккумуляторной батареи Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Аккумуляторную батарею снимаем для ее зарядки или замены, при снятии левой опоры силового агрегата и электронного блока (ЭБУ) системы управления двигателем. Также демонтируем аккумуляторную батарею для удобства выполнения операций по замене ламп в левой блок-фаре.

Ключом «на 10» ослабляем затяжку гайки стяжного болта клеммы проводов на «минусовом» выводе аккумуляторной батареи…
…и снимаем клемму проводов с вывода батареи.

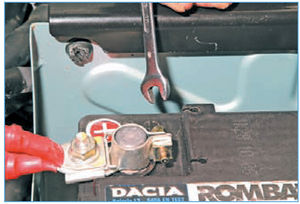

Ключом «на 8» ослабляем затяжку стяжного болта клеммы проводов на «плюсовом» выводе аккумуляторной батареи…
…и снимаем клемму проводов с вывода батареи.

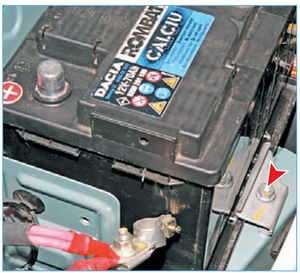

Головкой «на 13» отворачиваем болт крепления прижимной пластины аккумуляторной батареи…

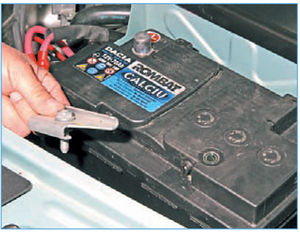

…и снимаем пластину с болтом.
Сдвинув аккумуляторную батарею немного вперед (по ходу автомобиля), выводим прилив в нижней части корпуса батареи…

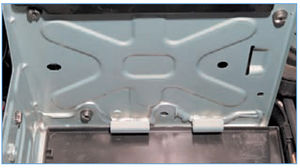

…из-под двух кронштейнов на стенке полки аккумуляторной батареи (для наглядности показано при снятой батарее).
Вынимаем аккумуляторную батарею из моторного отсека.
Устанавливаем аккумуляторную батарею в обратной последовательности.

Источник: http://wiki.zr.ru/Электрика_171_Ремонт_Logan_2005
