Снятие блока USB/AUX Hyundai Creta

Примечание:

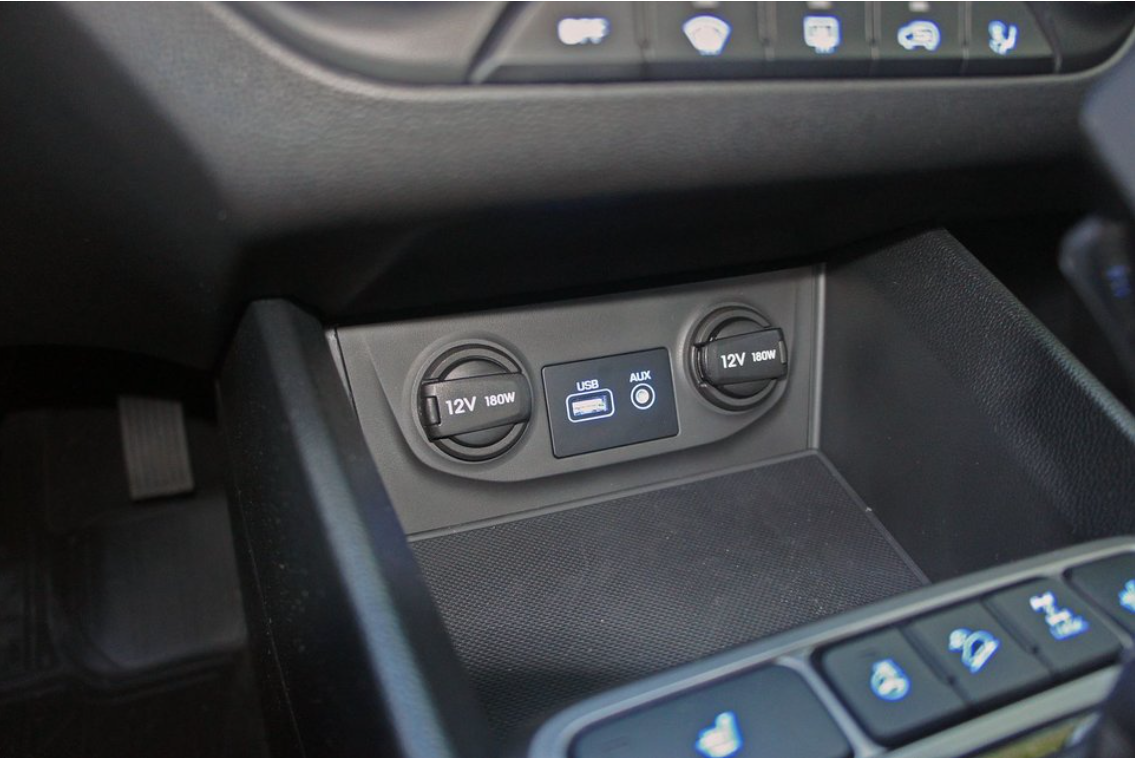

Для подключения разных устройств, аудиосистема Hyundai​ имеет блок USB-порта и разъема AUX. Он предназначен для прослушивания музыки через автомобильную аудиосистему с внешних источников, таких как MP3-проигрыватель и прочее, подключенных к данному разъему.

Снятие блока USB/AUX Хендай Крета

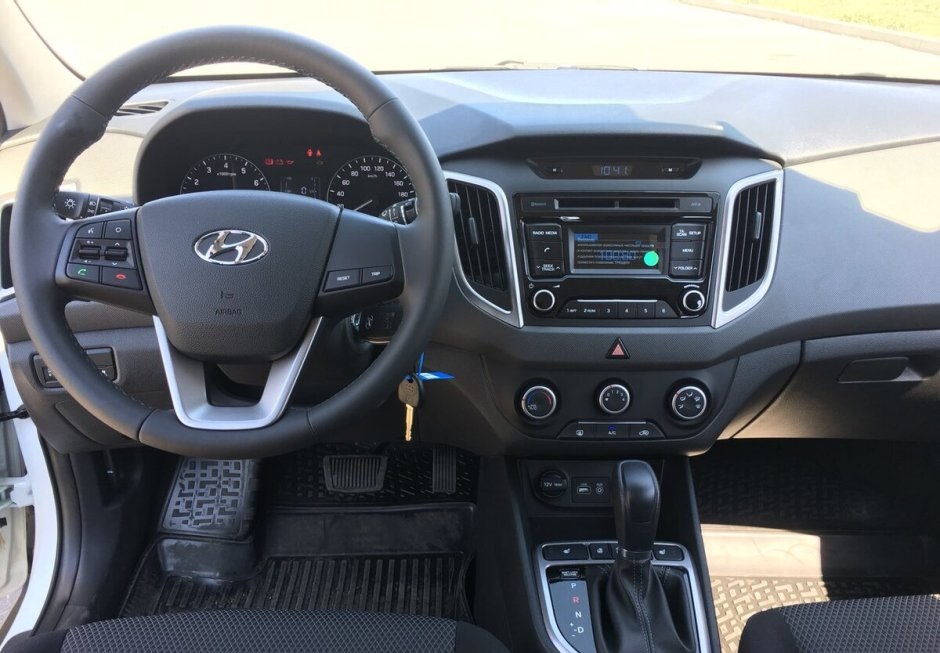

1. Установите автомобиль на ровную поверхность и выключите зажигание.

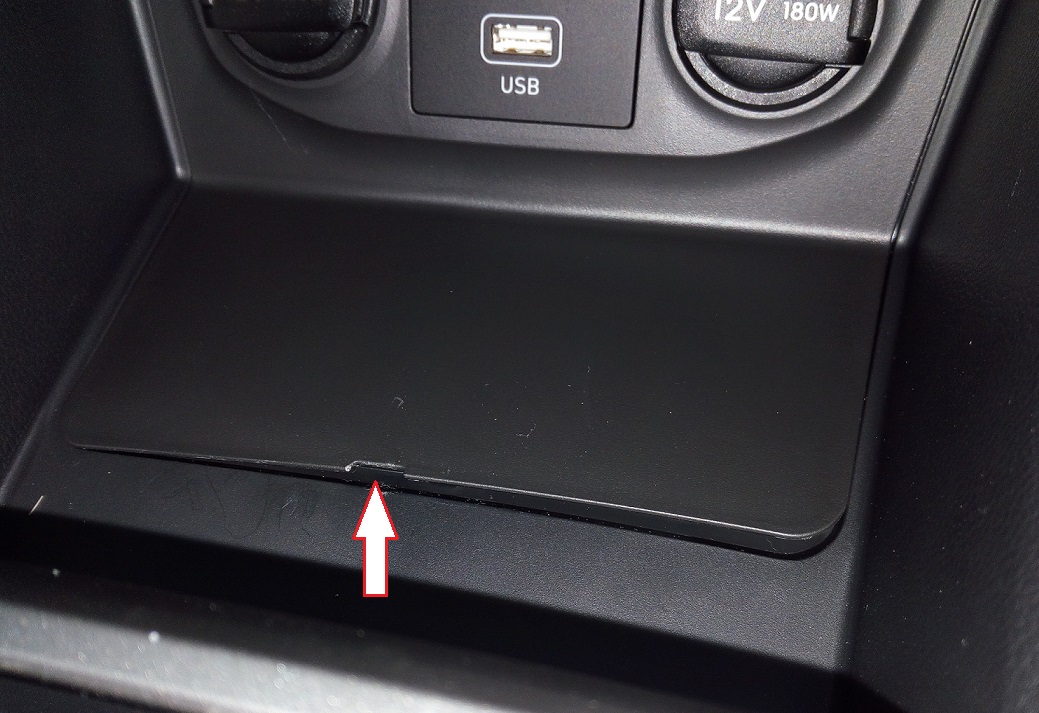

2. Подденьте пластиковой лопаткой декоративную накладку.

3. Вытяните верхнюю накладку консоли в сборе с блоком, прикуривателем и розеткой Креты.

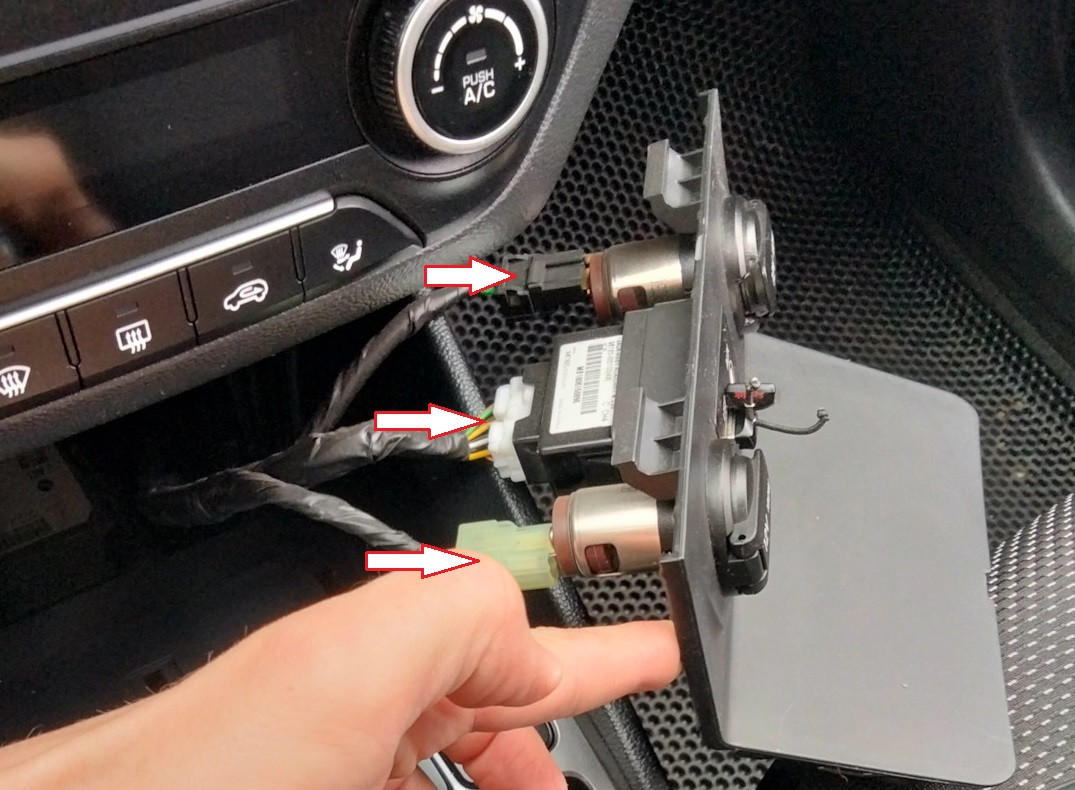

4. Отсоедините все колодки проводов.

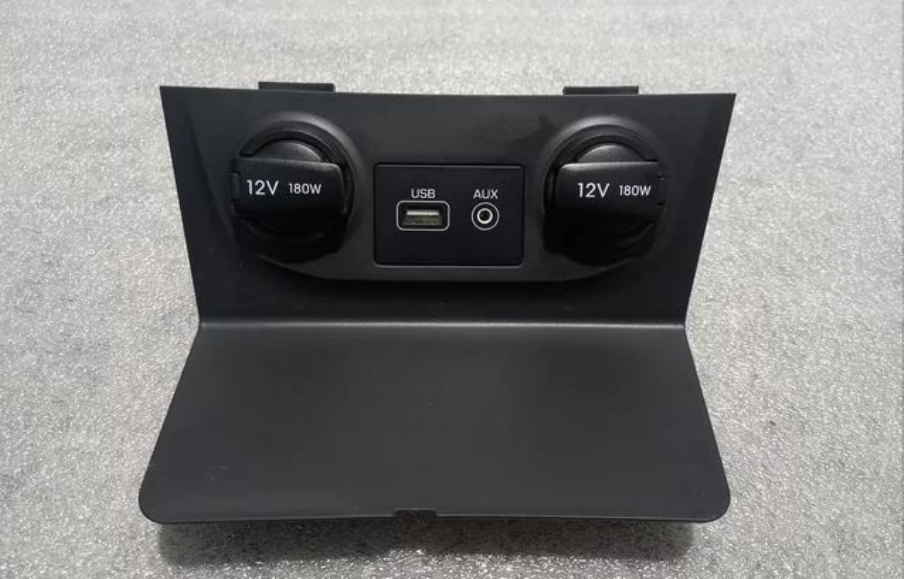

5. Снимите панель в сборе.

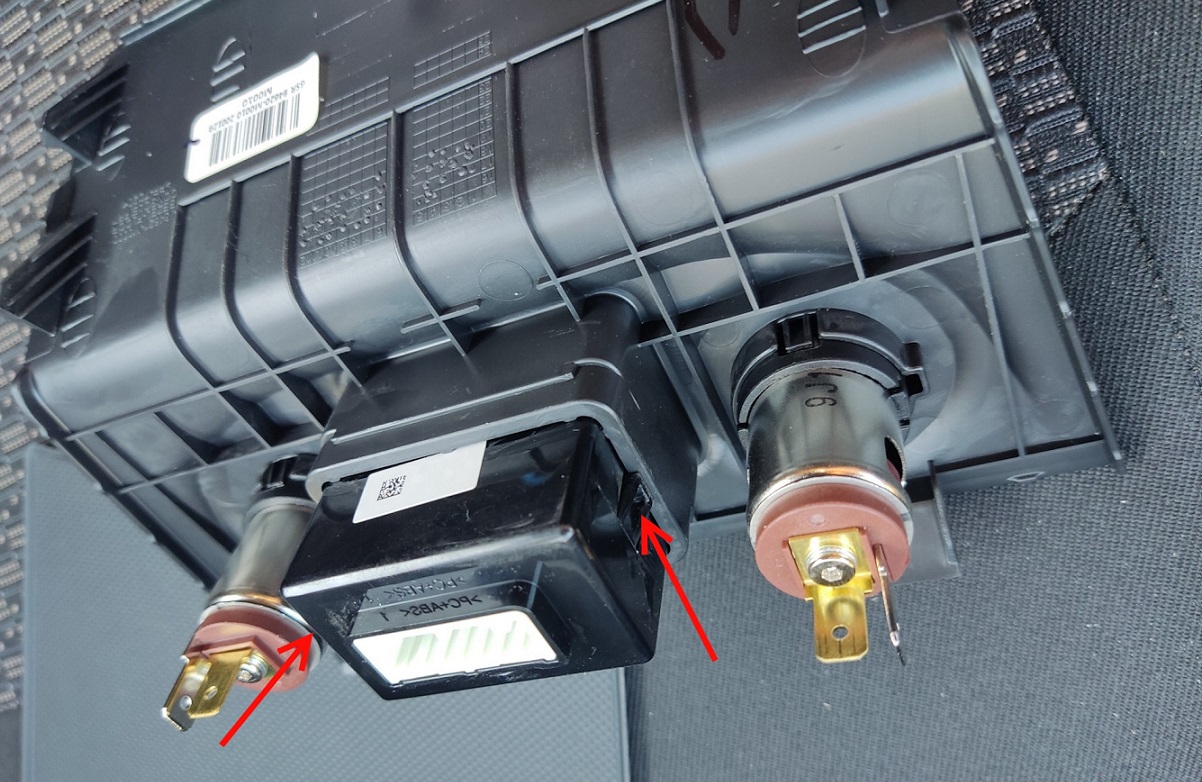

6. С обратной стороны отожмите аккуратно по фиксатору блока.

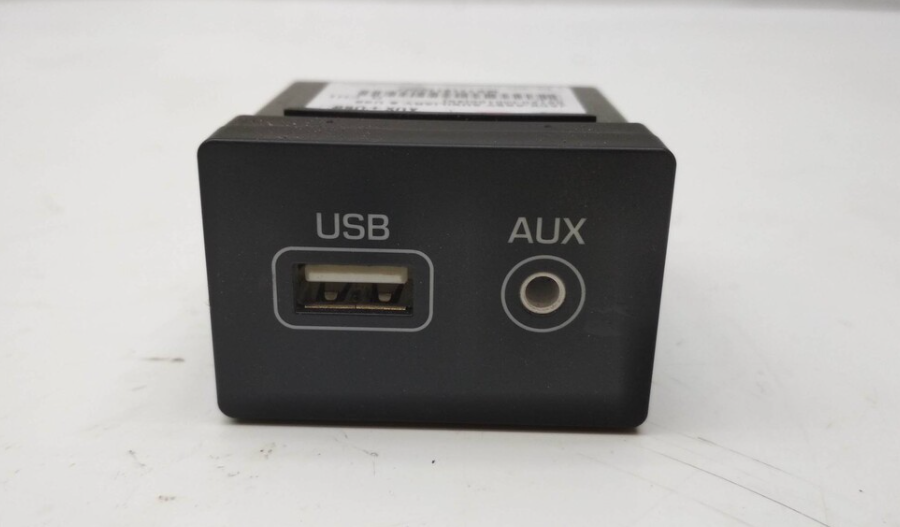

7. Снимите блок USB/AUX Хендай Крета.

8. При необходимости, замените его на рабочий.

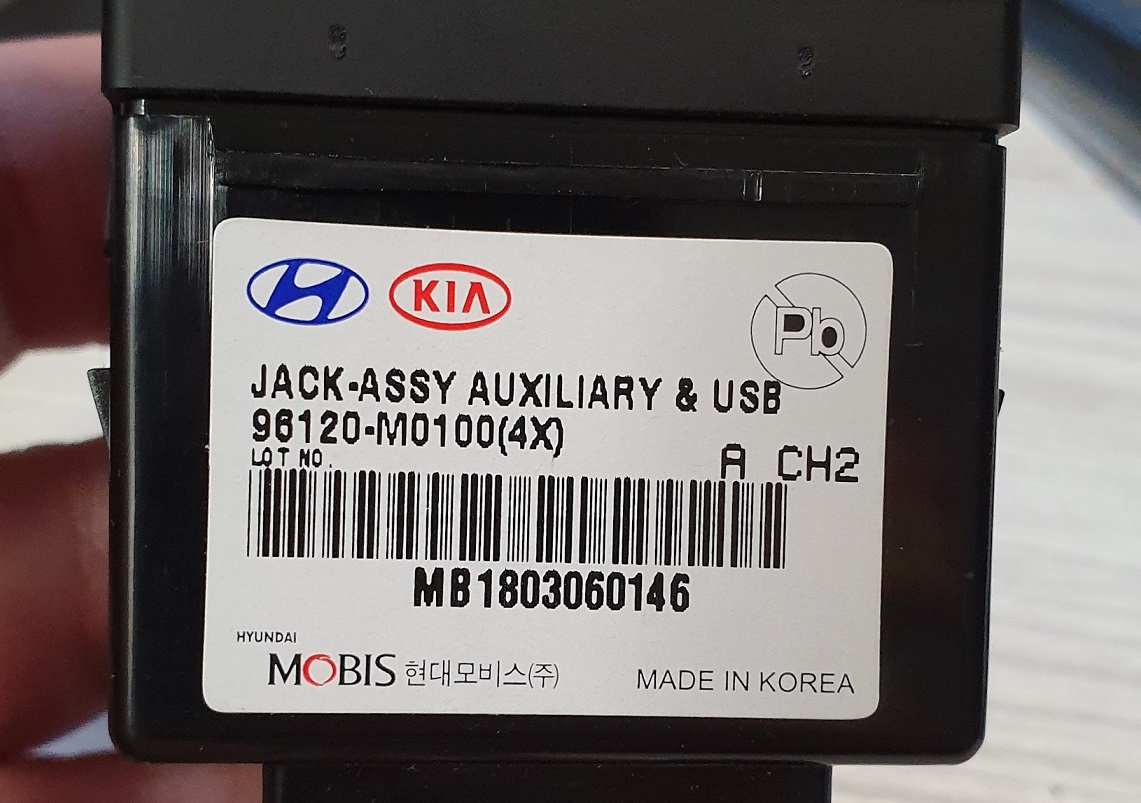

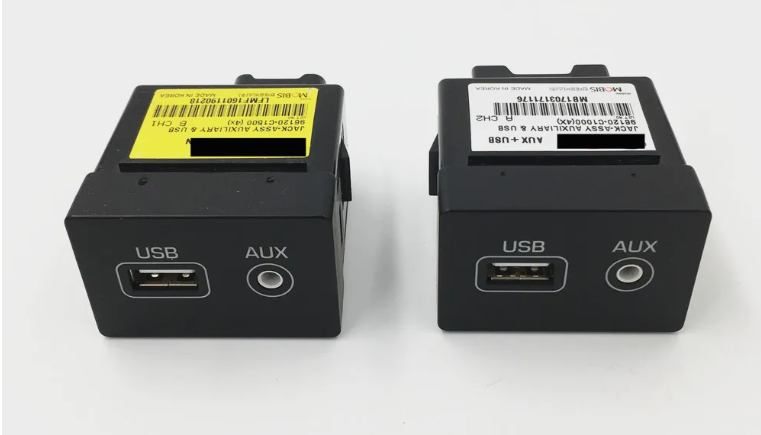

Оригинальный номер Hyundai — 96120M0100.

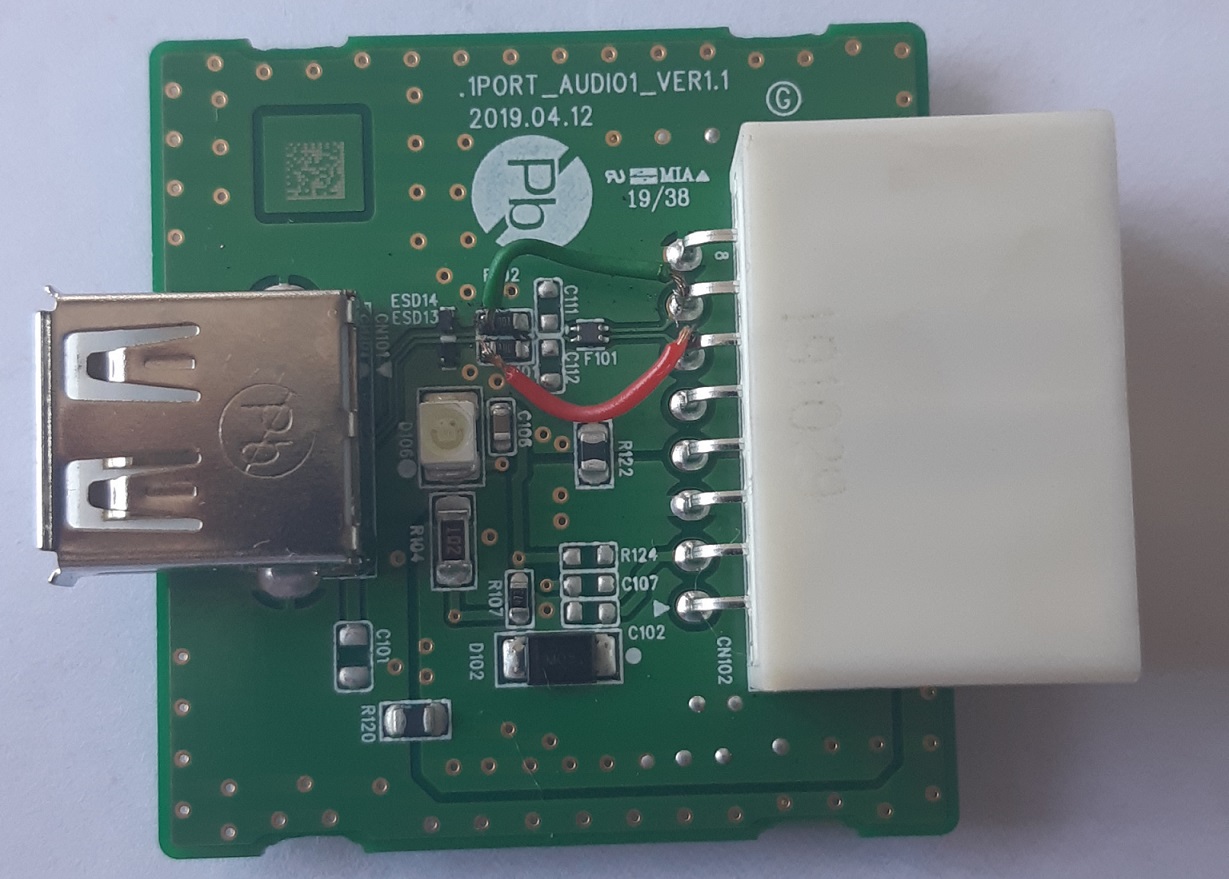

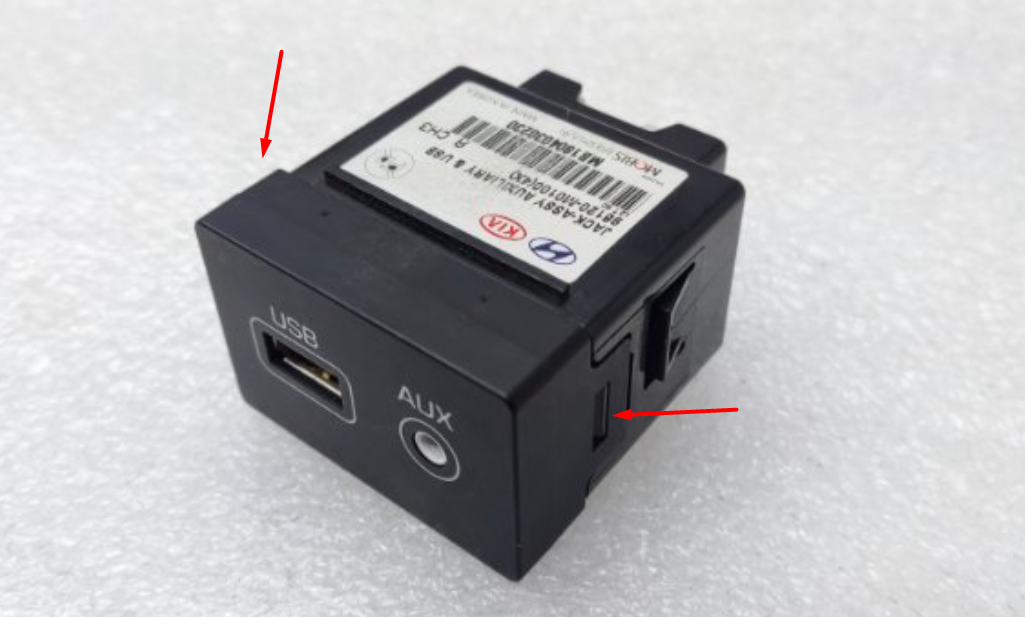

9. Для разборки блока, отожмите с двух сторон по фиксатору.

10. Установите новый блок USB/AUX на Хендай Крета в порядке, обратном снятию.

11. Проверьте его работу.

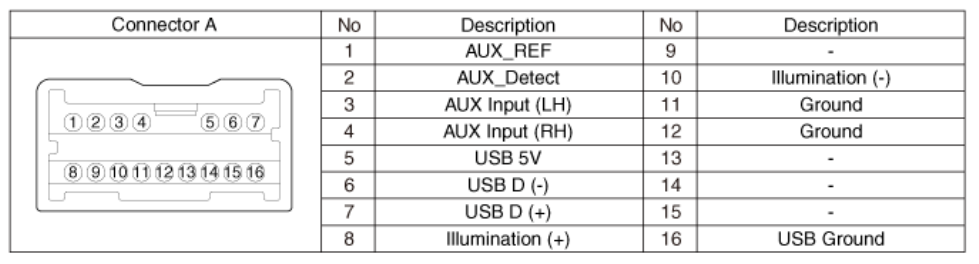

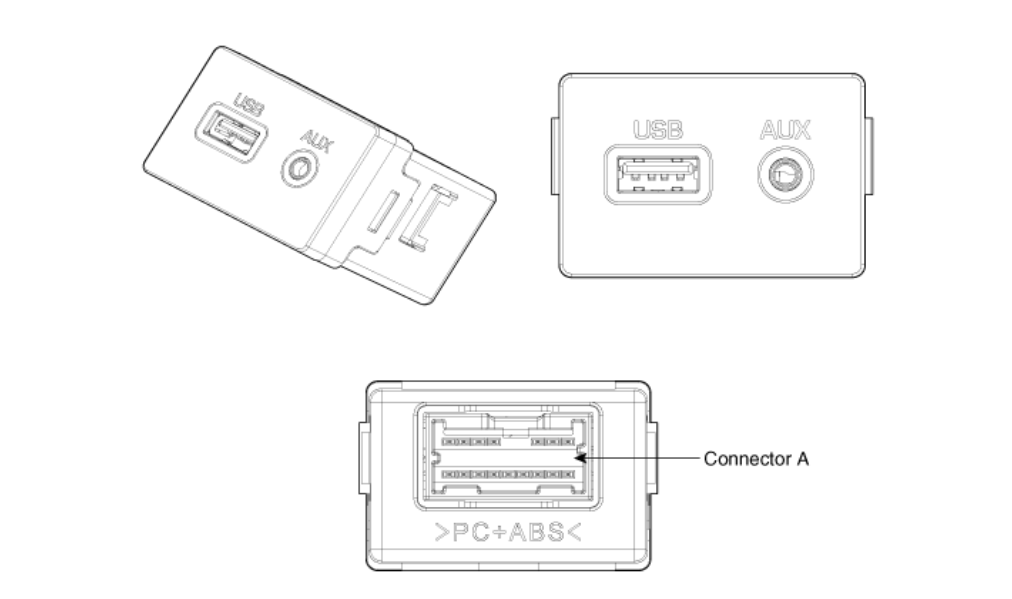

Электрическая схема разъема USB/AUX Хендай Крета
