Снятие брызговиков и подкрылков задних колес Renault Logan 2004-2009 Бензин

Работу проводим для замены брызговика и подкрылка, а также при снятии заднего бампера и антикоррозионной обработке кузова. Операции показываем на брызговике и подкрылке левого заднего колеса. Снимаем колесо.
За колесной аркой…

…ключом «Torx Т-20» отворачиваем саморез нижнего крепления брызговика к бамперу.

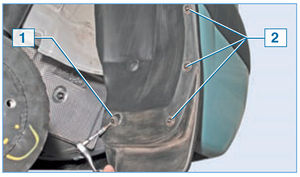

Этим же ключом отворачиваем три самореза 2 крепления брызговика и саморез 1 общего крепления брызговика и подкрылка.

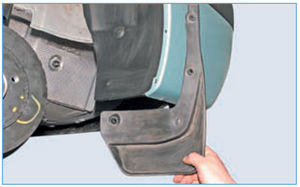

Снимаем брызговик.

Тем же инструментом отворачиваем саморез крепления подкрылка.

Шлицевой отверткой отворачиваем два пистона крепления подкрылка.

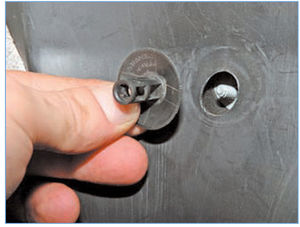

Пистоны навернуты на шпильки, приваренные к кузову.

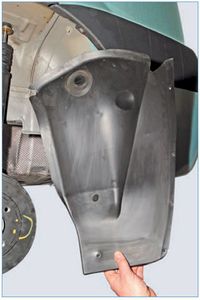

Снимаем подкрылок.
Брызговик и подкрылок правого колеса снимаются аналогично.
Устанавливаем подкрылки и брызговики задних колес в обратной последовательности.
