Снятие датчика детонации Рено Дастер

Снимаем датчик детонации для замены, а также при ремонте двигателя.
Снимаем защиту топливной рампы.

На двигателе 2,0

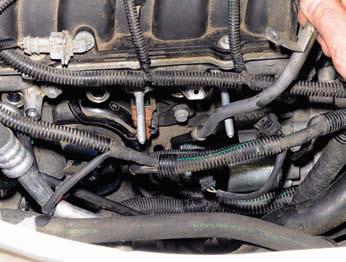

Потянув на себя, вынимаем держатель жгута проводов генератора из отверстия кронштейна двигателя.

Нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема датчика.

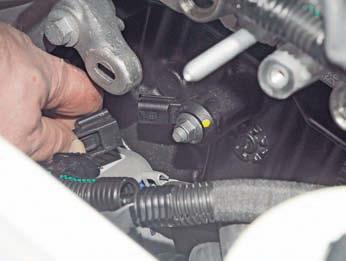

Головкой «на 10» отворачиваем гайку крепления датчика…

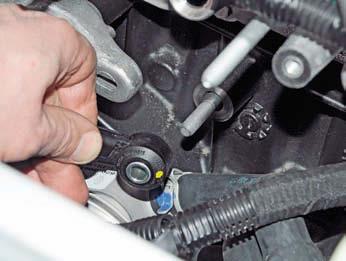

…и снимаем датчик детонации со шпильки блока цилиндров.

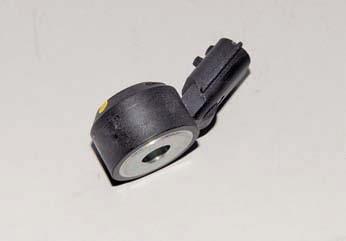

Датчик детонации.

Перед установкой датчика очищаем его место установки на блоке цилиндров.
Устанавливаем датчик детонации в обратной последовательности.

На двигателе 1,6

Снимаем топливную рампу с форсунками.
Вынимаем указатель уровня масла из направляющей трубки.

Головкой «на 8» отворачиваем болт крепления направляющей трубки указателя уровня масла…

…и вынимаем направляющую трубку из отверстия в блоке цилиндров.

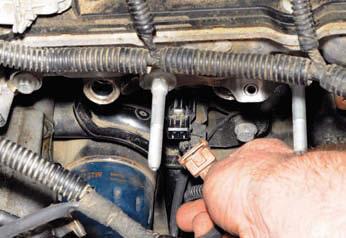

Нажав на проволочный фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема датчика.

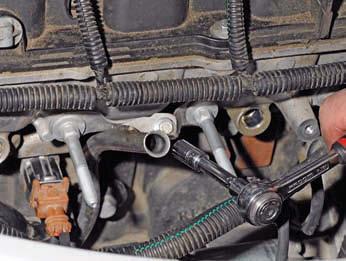

Трубчатым ключом или высокой головкой «на 24» выворачиваем датчик из отверстия блока цилиндров.

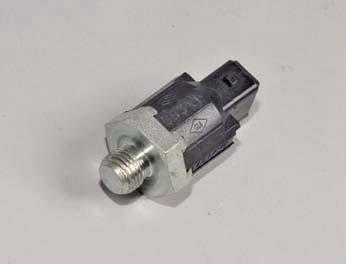

Датчик детонации

Перед установкой датчика очищаем его место установки на блоке цилиндров.
Устанавливаем датчик детонации в обратной последовательности.
Перед монтажом направляющей трубки указателя уровня масла проверяем состояние ее резинового уплотнительного кольца.
При повреждении кольца или потере им эластичных свойств резины заменяем кольцо.
