Снятие датчика положения дроссельной заслонки Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм

1. Крестообразной отверткой ослабляем хомут шланга подвода воздуха к дроссельному узлу.

Ослабляем хомут шланга подвода воздуха к дроссельному узлу Lada Kalina

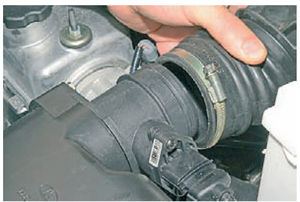

2. Снимаем шланг с патрубка датчика массового расхода воздуха.

Снимаем шланг подвода воздуха к дроссельному узлу Lada Kalina

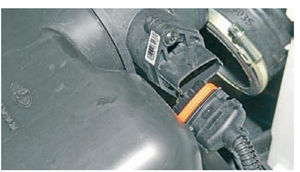

3. При выключенном зажигании отжимаем фиксатор колодки (фиксатор расположен снизу колодки) жгута проводов системы управления двигателем и отсоединяем колодку жгута проводов от датчика.

Отсоединяем колодку жгута проводов от датчика положения дроссельной заслонки Lada Kalina

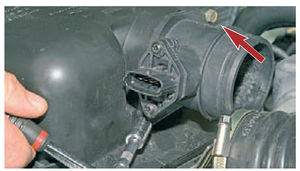

4. Головкой «на 10» с удлинителем отворачиваем два болта крепления датчика массового расхода воздуха к крышке корпуса воздушного фильтра.

Отворачиваем два болта крепления датчика положения дроссельной заслонки Lada Kalina

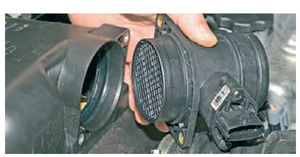

5. Снимаем датчик.

Снимаем датчик положения дроссельной заслонки Lada Kalina

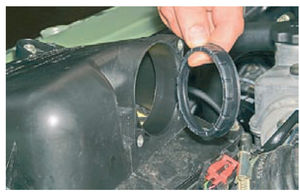

6. Снимаем уплотнительную втулку датчика.

Уплотнительная втулка датчика положения дроссельной заслонки Lada Kalina

7. Перед установкой датчика надеваем на него уплотнительную втулку до упора.
Дальнейшую установку датчика массового расхода воздуха проводим в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://wiki.zr.ru/108-3_Ремонт_Kalina
