Снятие датчика уровня топлива Хонда Цивик 2005 - 2011

Примечание:

Перед тем, как снять датчик уровня топлива на Хонда Цивик, сначала нужно будет снизить давление в системе питания двигателя и снять заднее сиденье.

Где находится датчик уровня топлива на Хонде Цивик

Датчик установлен на модуле топливного насоса и установлен в топливном баке под задним сиденьем пассажира.

Снижение давления в системе питания Хонда Цивик

1. Выключите зажигание в салоне автомобиля.

2. Откройте капот и зафиксируйте его упором.

3. Головкой на 10 мм отсоедините провод от клеммы «минус» АКБ.

4. Поверните фиксатор, потяните вниз и снимите щиток рулевой колонки.

5. Начиная с левой стороны, вытяните из фиксаторов и снимите нижнюю часть панели приборов.

Так откроется доступ к блоку предохранителей салона.

6. Извлеките из монтажного блока синий предохранитель топливного насоса (№15).

7. Подсоедините обратно провод к клемме «минус» аккумуляторной батареи.

8. Запустите двигатель и дайте ему поработать до полной выработки топлива из рампы форсунок. После этого двигатель заглохнет.

9. Выключите зажигание. Теперь можно разъединять топливопроводы.

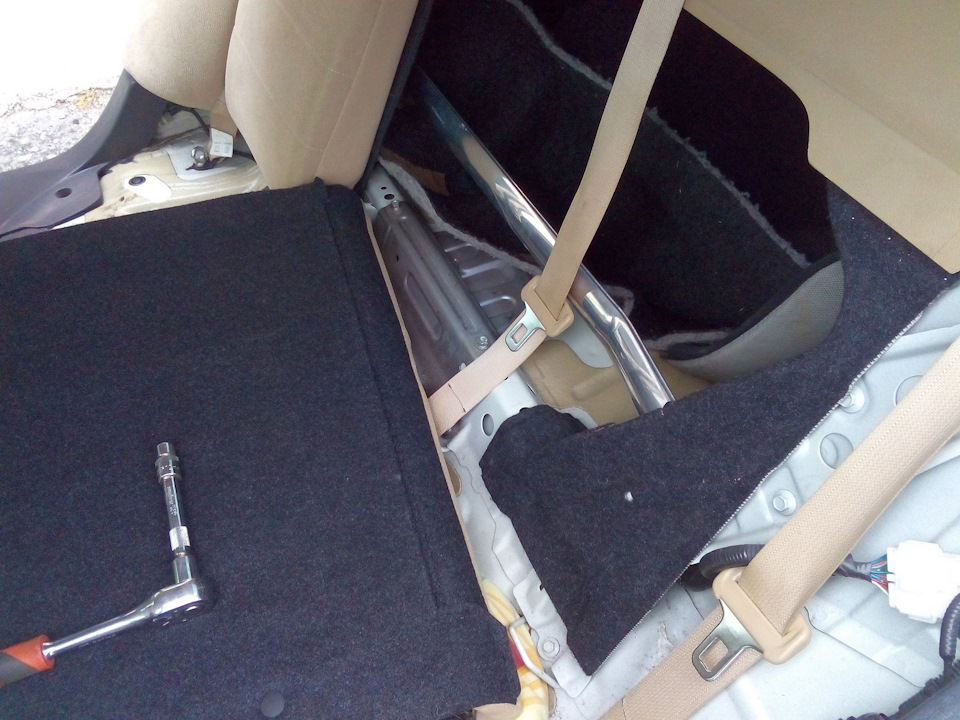

Снятие заднего сиденья Хонда Цивик

1. Найдите в центральной части, между подушкой и спинкой заднего сиденья, крепежный болт.

2. Головкой на 10 мм с удлинителем выверните болт.

3. Потяните нижнюю часть заднего сиденья вверх и отсоедините скобы крепления на подушке от фиксаторов на кузове.

4. Потяните на себя и вытяните нижнюю часть заднего сиденья из салона автомобиля.

5. Головкой на 10 мм выверните болт нижнего крепления левого бокового элемента.

6. Сдвиньте боковой элемент вверх, и снимите.

7. Таким самым способом снимите боковой элемент и с другой стороны.

8. Опустите спинки вниз.

9. Головкой на 12 мм выверните крепежные болты крепления спинок.

10. Снимите верхнюю часть заднего сиденья и вытяните ее из салона автомобиля.

Снятие топливного модуля Хонда Цивик

1. Головкой на 10 мм выверните 4 болта верхней поперечины задней панели пола.

2. Снимите поперечину.

3. Выверните крестовой отверткой 4 винта крышки люка.

4. Снимите крышку.

5. Отсоедините от топливного модуля колодку.

6. Сожмите пассатижами отогнутые ушки и сдвиньте хомут крепления испарительной трубки.

7. Отсоедините патрубок испарительной трубки.

8. Сожмите фиксатор и отсоедините напорный трубопровод.

9. Отверните съемником прижимное кольцо топливного модуля против часовой стрелки и снимите.

Примечание:

Можно воспользоваться молотком, деревянным бруском или отверткой: уприте брусок в ребро кольца и, осторожно ударяя молотком по дереву, открутите кольцо.

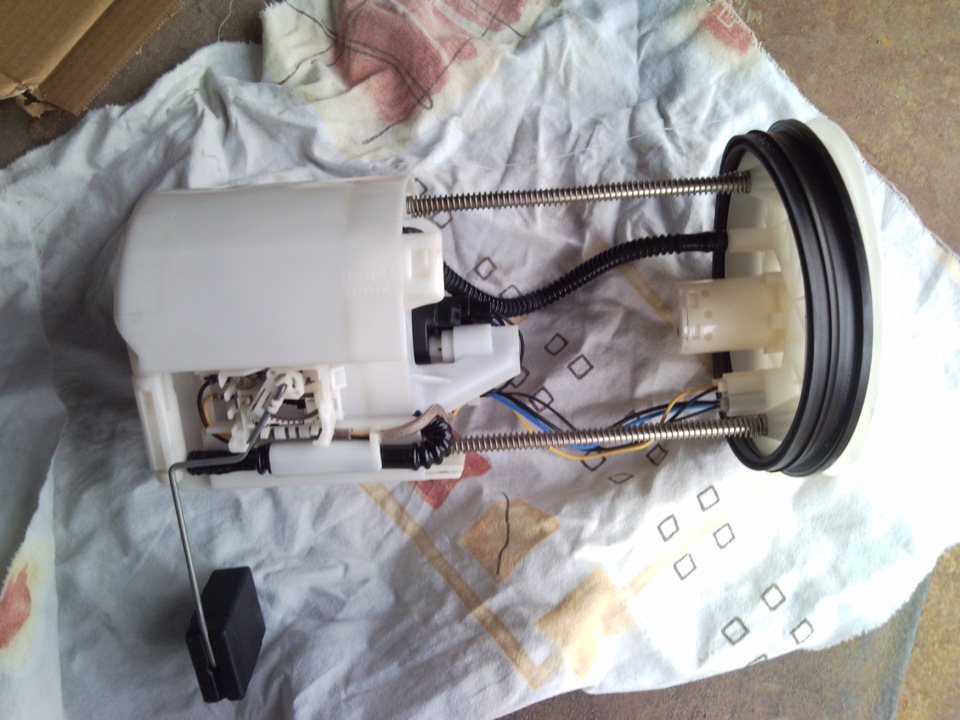

10. Вытяните топливный модуль из топливного бака. Следите за тем, чтобы не погнулась тяга датчика уровня топлива Хонда Цивик.

Примечание:

Для облегчения установки топливного модуля при после­дующем монтаже, запомните или отметьте маркером расположение модуля топ­ливного насоса относительно топливного ба­ка.

11. Слейте из модуля топливо в заранее подготовленную емкость.

12. Снимите уплотнительную прокладку.

Снятие датчика топлива Хонда Цивик

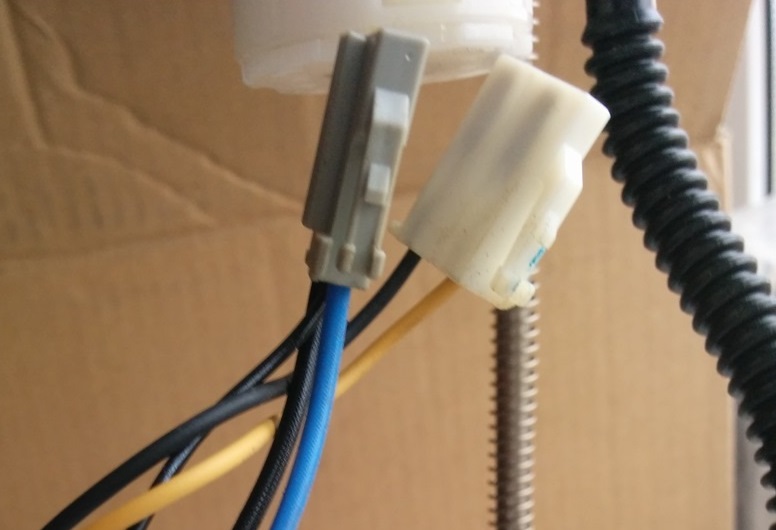

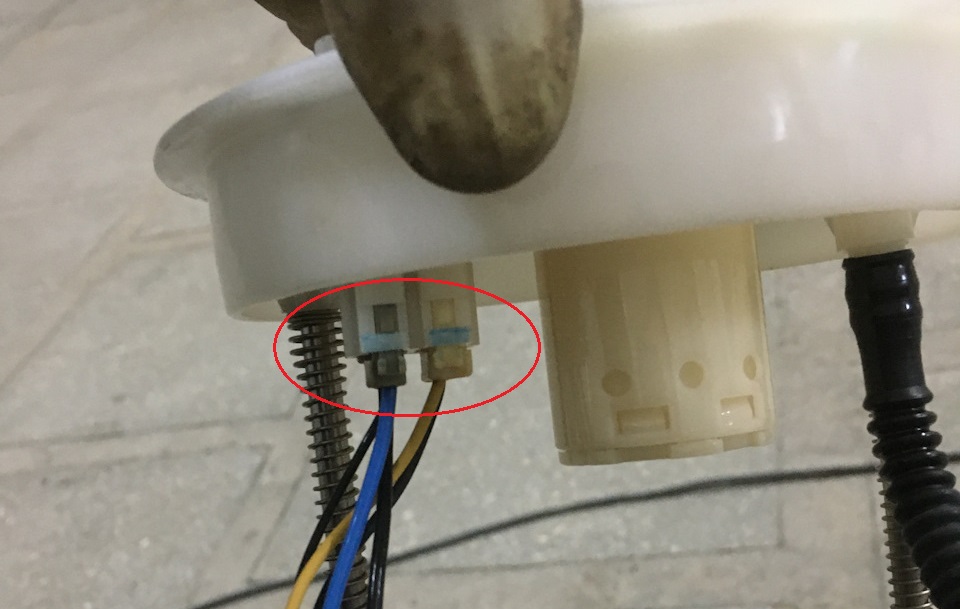

1. Сожмите фиксаторы, и отсоедините колодки указателя уровня топлива и топливного насоса.

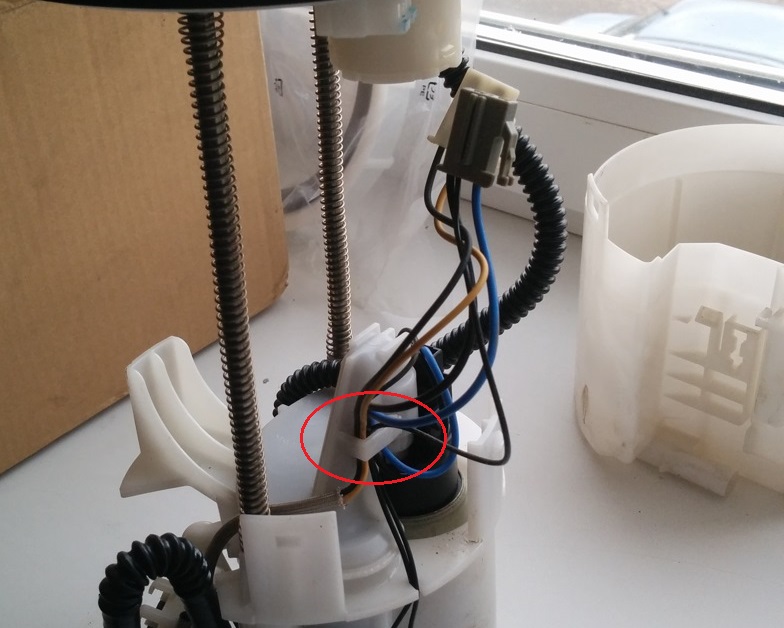

2. Извлеките жгуты проводов из держателя.

3. Отожмите отверткой фиксатор датчика уровня топлива Хонда Цивик.

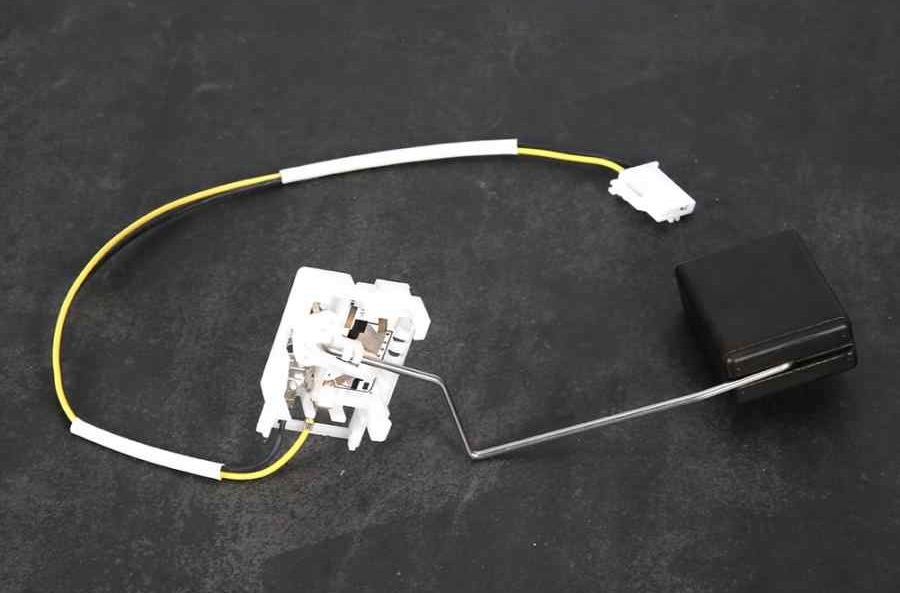

4. Снимите датчик топлива.

5. Замените датчик топлива Хонда Цивик на новый.

6. Установите новый датчик на топливный модуль.

7. Установите модуль обратно в топливный бак в порядке, обратном снятию.

8. Следите за тем, чтобы метка на верхней части топливного модуля совпала с меткой на топливном баке.

9. Установите задние сиденья в порядке, обратно снятию.

10. Пустите двигатель, и проверьте герметичность топливопроводов.
