Снятие электронного блока управления двигателем Honda Civic 2005 - 2011

Примечание:

Для получения доступа к ЭБУ Хонда Цивик, сначала нужно будет снять аккумуляторную батарею.

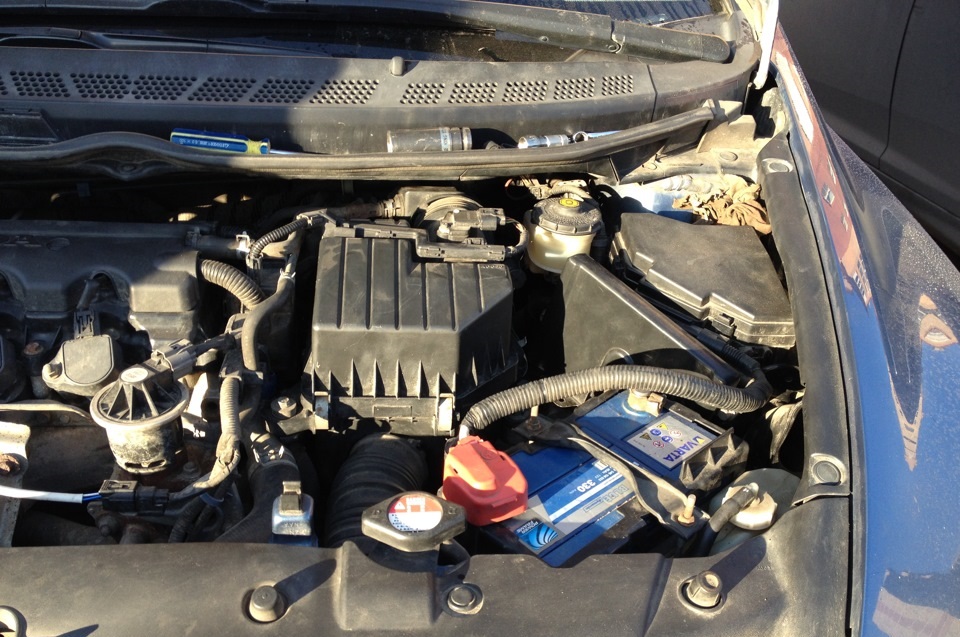

Электронный блок управления двигателем установлен в моторном отсеке между аккумуляторной батареей и монтажным блоком.

Порядок снятия аккумуляторной батареи Хонда Цивик

1. Установите автомобиль на ровную горизонтальную поверхность, и откройте капот.

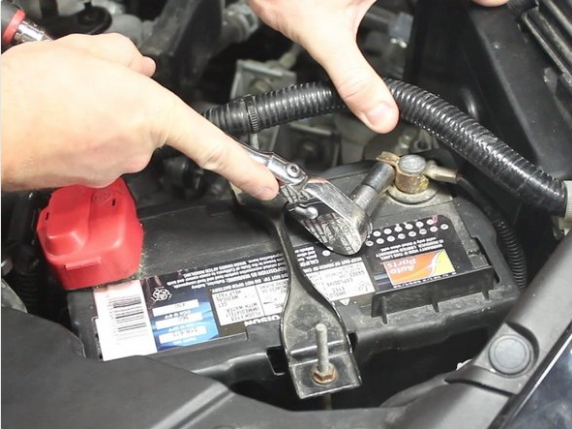

2. Ключом на 10 мм ослабьте гайку «минусовой» клеммы АКБ.

3. Снимите с аккумулятора отрицательную клемму «–».

4. Поднимите защитную крышку положительной клеммы аккумулятора «+».

5. Ключом на 10 мм ослабьте гайку «плюсовой» клеммы.

6. Снимите положительную клемму с аккумуляторной батареи.

7. Отсоедините держатель жгута проводов от шпильки прижимной планки.

8. Гаечным ключом на 10 мм ослабьте 2 гайки на планке аккумулятора.

9. Снимите со шпилек прижимную планку.

10. Потяните вверх и снимите защитный кожух.

11. Вытяните батарею из моторного отсека и аккуратно поставьте ее на землю.

Примечание:

Во избежание вытекания кислоты, старайтесь не ронять и не опрокидывать старую батарею.

Снятие ЭБУ двигателя Хонда Цивик

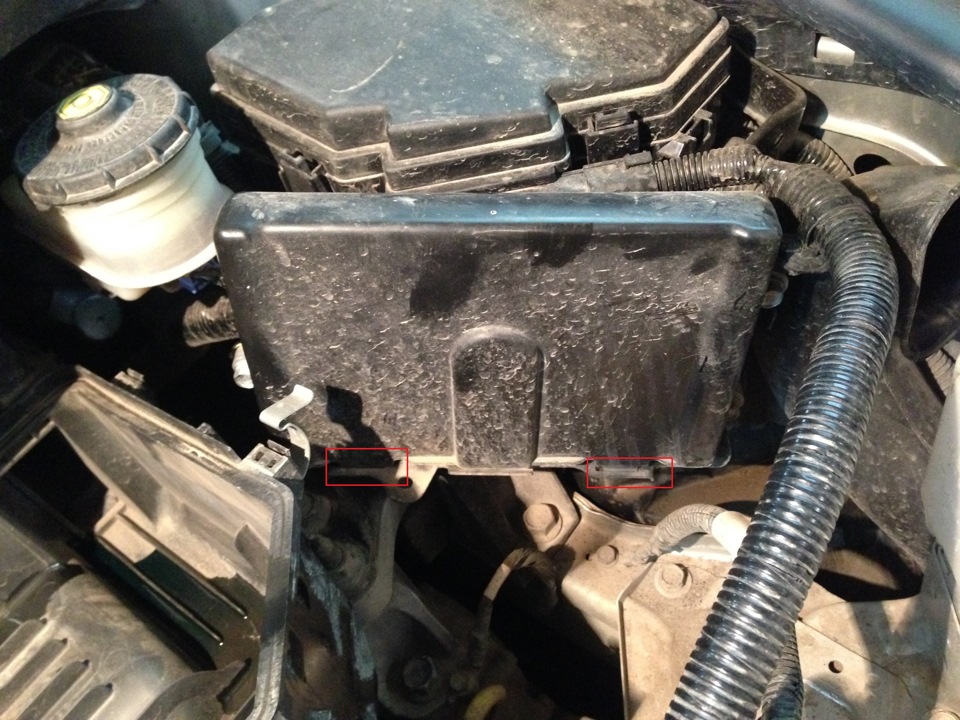

1. Снимите защитный кожух блока.

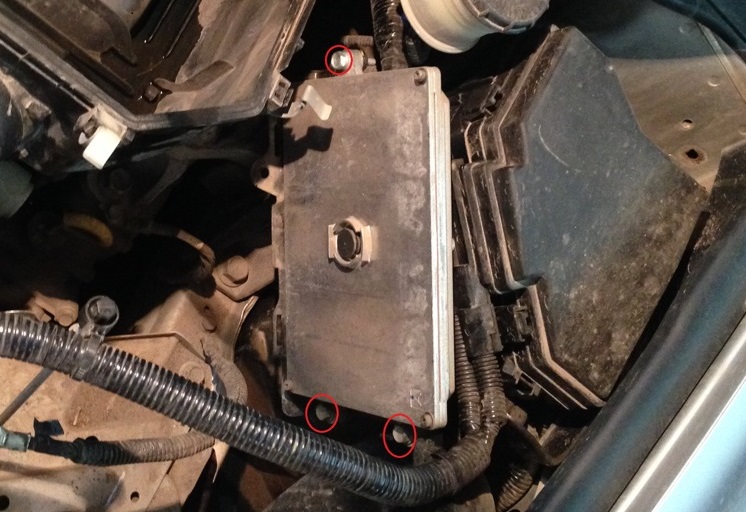

2. Ключом на 10 мм выверните 3 болта крепления ЭБУ двигателя Хонда Цивик.

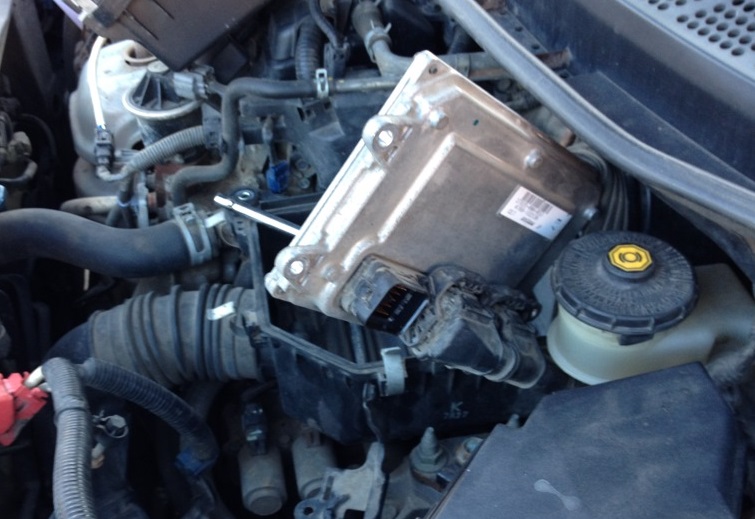

3. Отведите блок от кронштейна крепления.

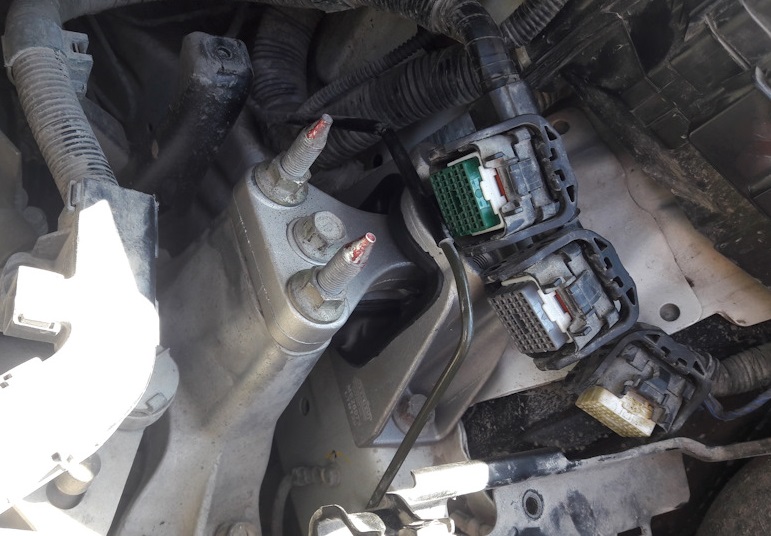

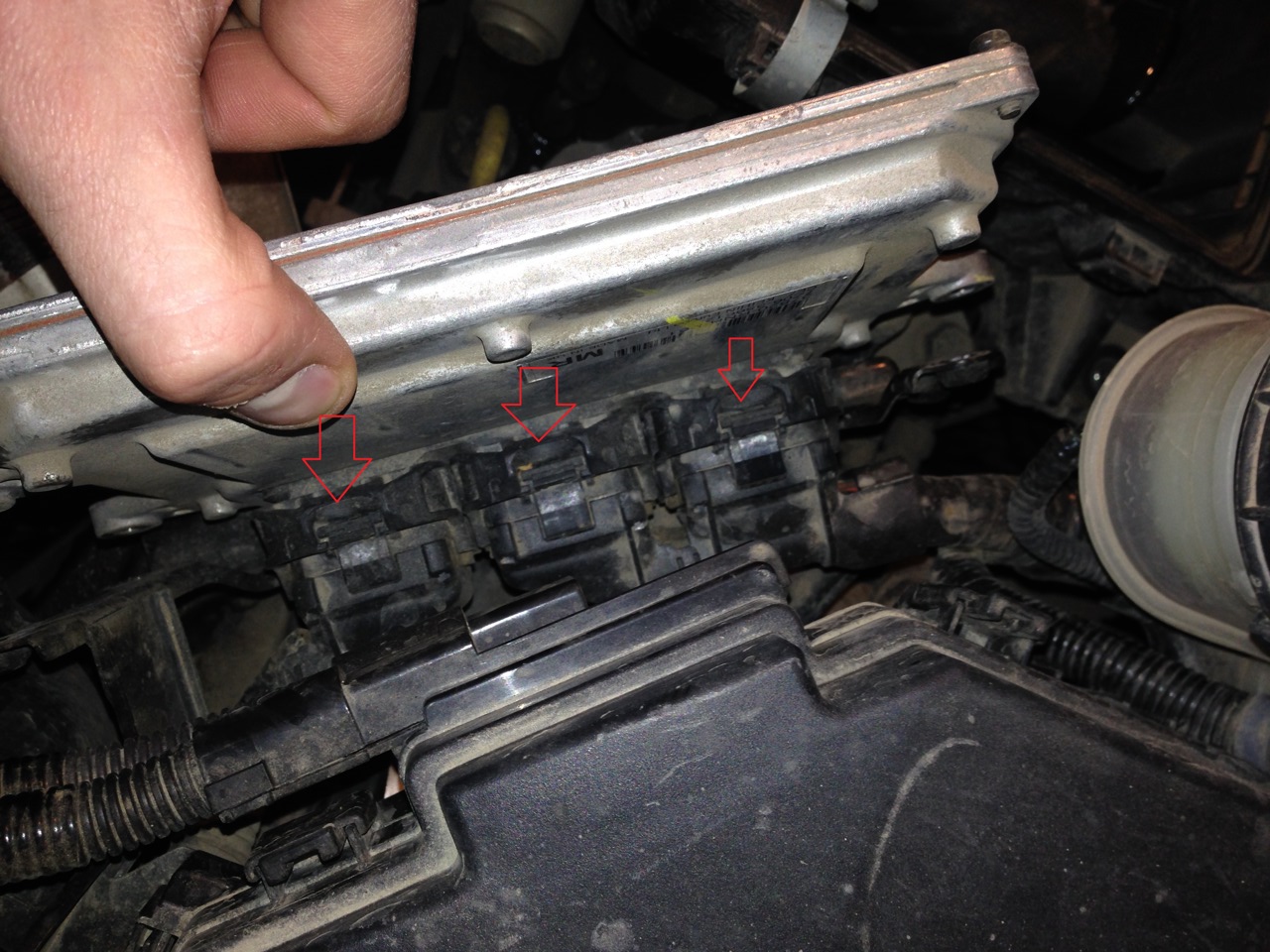

4. Отведите фиксирующие скобы и отсоедините от блока управления двигателем Хонда Цивик 3 колодки.

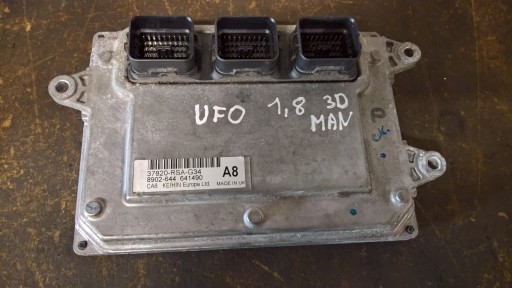

5. Снимите блок управления двигателем.

6. При необходимости, замените ЭБУ Хонда Цивик на рабочий.

7. Установите блок управления двигателем и АКБ в порядке, обратном снятию.
