Снятие электровентилятора радиатора Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Ключ трещоточный
  • Головка на 10 мм

Примечание:

Электровентилятор радиатора системы охлаждения снимают для замены его электродвигателя. Также вентилятор радиатора могут снимать для снятия радиатора. В противном случае вентилятор будет препятствовать снятию радиатора.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи Лада Гранта (ВАЗ 2190)

2. Снимите воздушный фильтр и воздухозаборник как описано здесь.

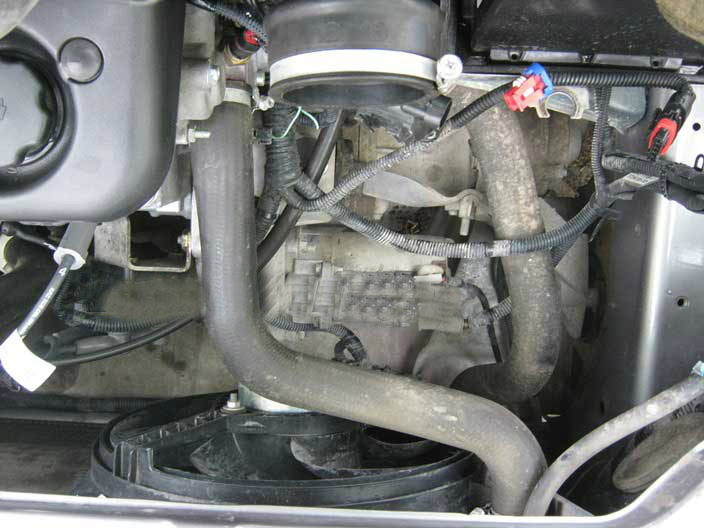

Моторный отсек со снятым воздушным фильтром Лада Гранта (ВАЗ 2190)

3. Отсоедините колодку жгута проводов от электровентилятора, отжав ее фиксатор.

Отсоединение колодки жгута проводов от разъема вентилятора радиатора Лада Гранта (ВАЗ 2190)

4. Головкой на 10 мм отверните два болта верхнего и один болт нижнего крепления кожуха вентилятора.

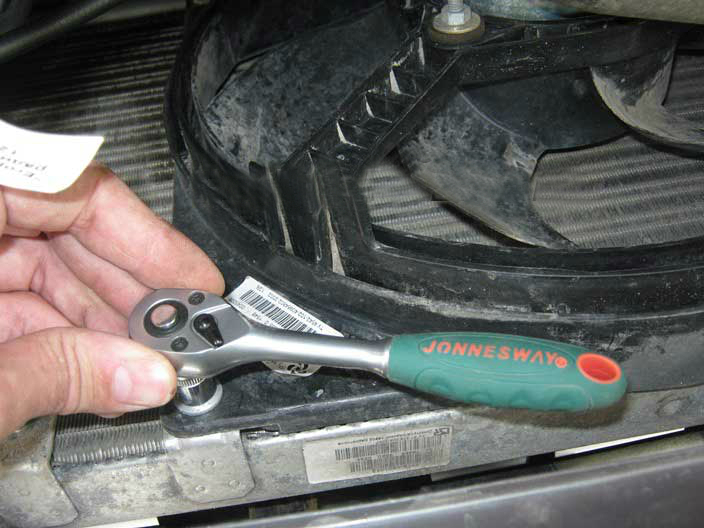

Откручивание верхнего правого болта крепления кожуха вентилятора к радиатору Лада Гранта (ВАЗ 2190)

Размещение левого верхнего болта крепления кожуха вентилятора к радиатору Лада Гранта (ВАЗ 2190)

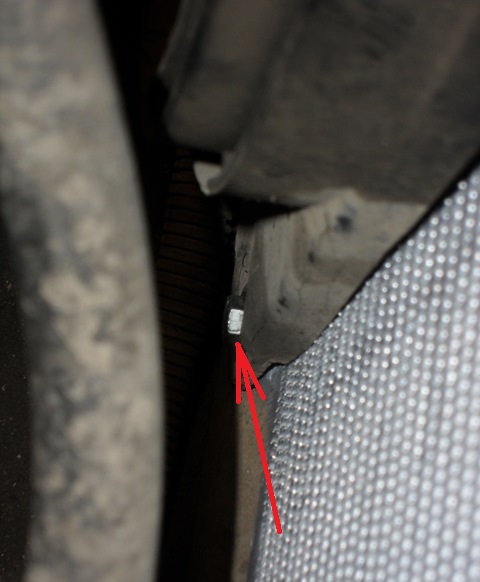

Размещение нижнего болта крепления кожуха вентилятора к радиатору Лада Гранта (ВАЗ 2190)

5. Снимите электровентилятор в сборе с кожухом.

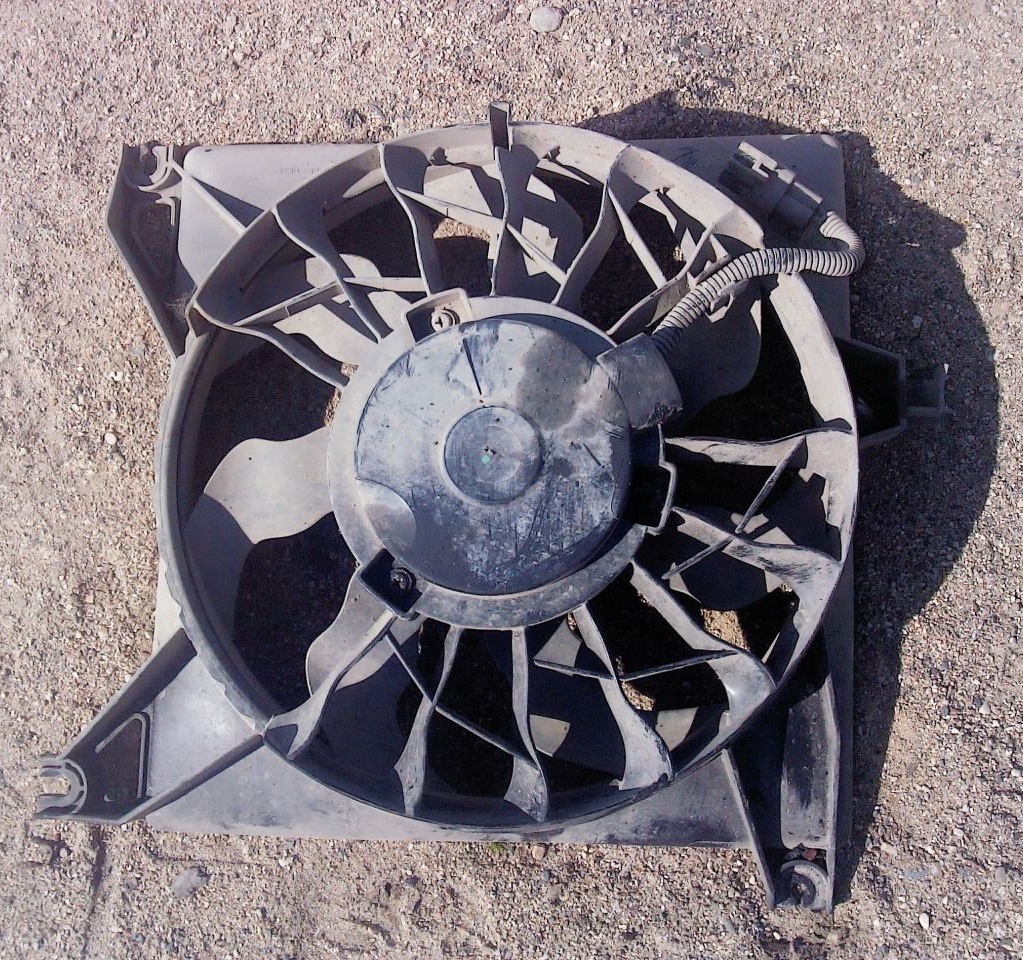

Снятый электровентилятор в сборе с кожухом из радиатора Лада Гранта (ВАЗ 2190)

6. Установите электровентилятор и все снятые детали в порядке, обратном снятию.
