Снятие головки блока цилиндров, проверка осевого люфта балансирных валов Toyota Camry 2001 - 2006

Инcтрументы:

• Насадка на вороток 10 мм
• Ключ торцевой
• Циферблатный индикатор для измерения люфта

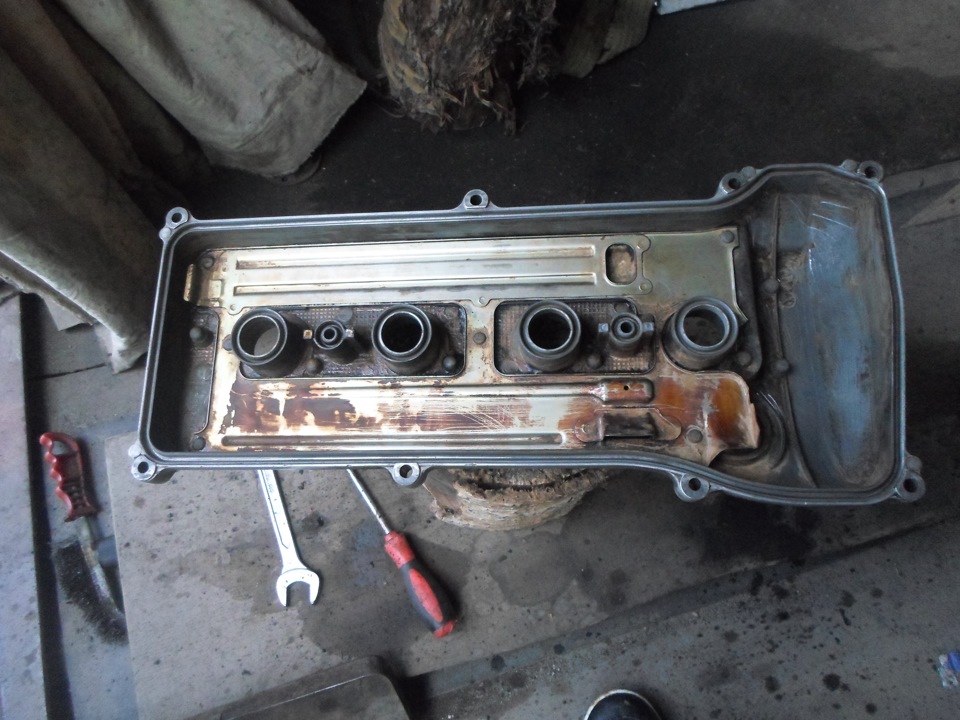

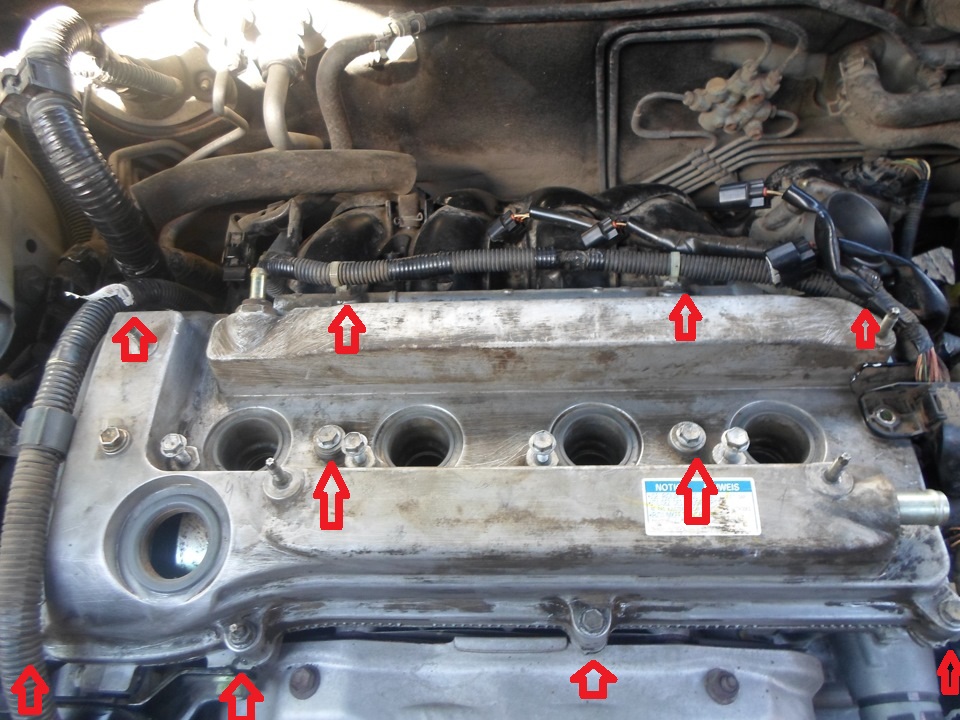

1. Снимите крышку головки блока цилиндров с прокладкой, отвернув восемь болтов и две гайки. Используя 10 мм торцевой ключ, в несколько проходов, ослабьте и отверните десять болтов крепления головки блока цилиндров двигаясь от крайним к середине.

Внимание:

Нарушение последовательности отворачивания болтов может привести к повреждению головки блока цилиндров или к появлению трещин в ее корпусе.

2. Снимите десять шайб. Отделите головку от блока цилиндров.

3. Снимите прокладку головки блока цилиндров.  Снимите штуцер масляного радиатора. Снимите масляный фильтр VVT-i как описано здесь.

4. Циферблатным индикатором измерьте осевой люфт при перемещении балансирных валов назад и вперед.

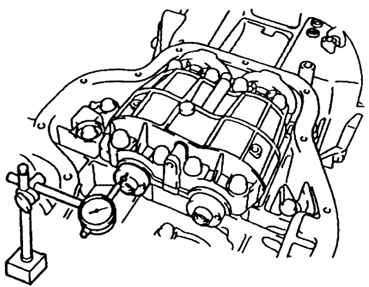

Проверка осевого люфта балансирных валов с помошью циферблатного индикатора

Осевой люфт балансирных валов:

• стандартный – 0,050–0,090 мм;
• предельно допустимый – 0,090 мм.

В статье не хватает:

• Качественных фото ремонта
• Описания ремонта
