Инструменты:
- Ключ с наконечником Torx (звездочка) T25
- Отвертка плоская средняя
- Нож
- Карандаш

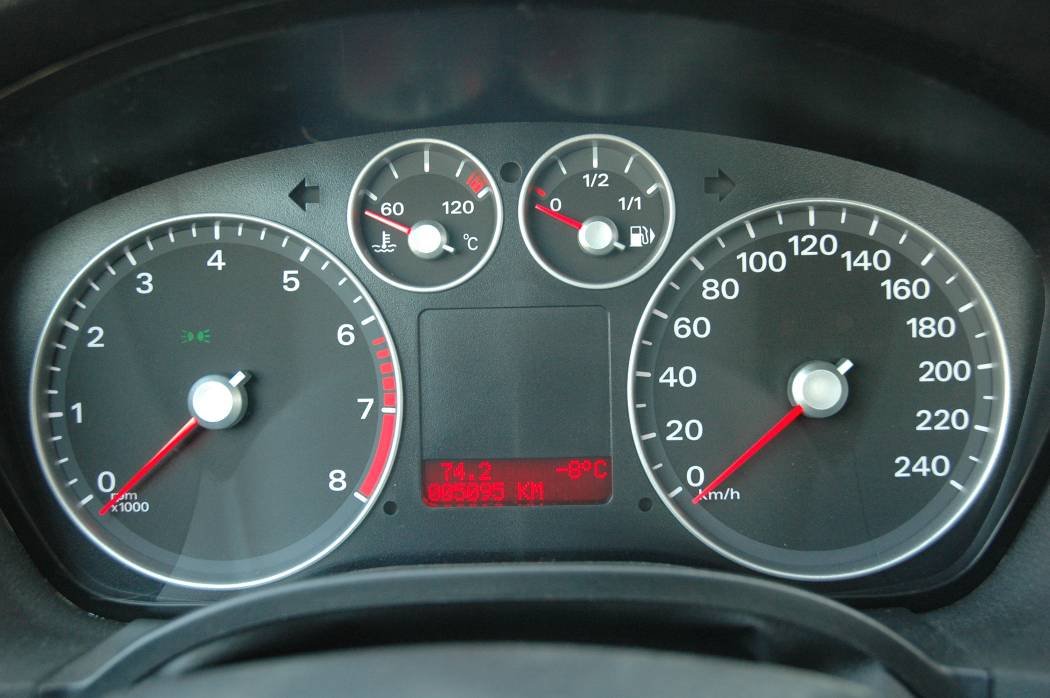

Снятие панели приборов на Форд Фокус 2
1. Опускаем руль до упора и вытягиваем его до конца на себя.
2. Вытягиваем и снимаем нижнюю часть рамки приборной панели.

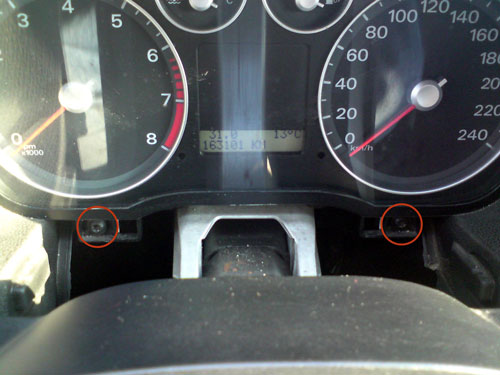

3. Отворачиваем 2 винта крепления щитка приборов.

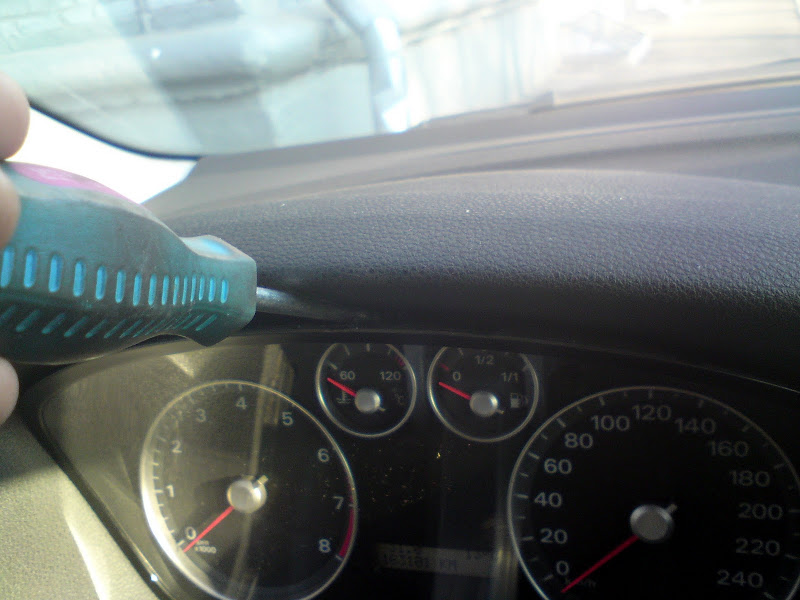

4. Вставляем плоскую отвертку строго по центру приборной панели.
5. Отжав фиксатор, тянем панель на себя.
6. Отщелкиваем электроразъем и снимаем панель приборов.
Разборка приборной панели Форд Фокус 2

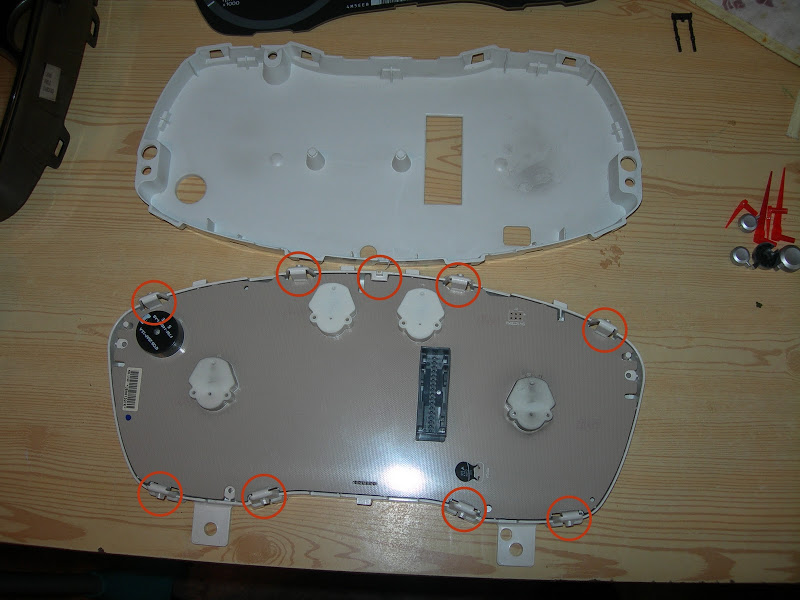

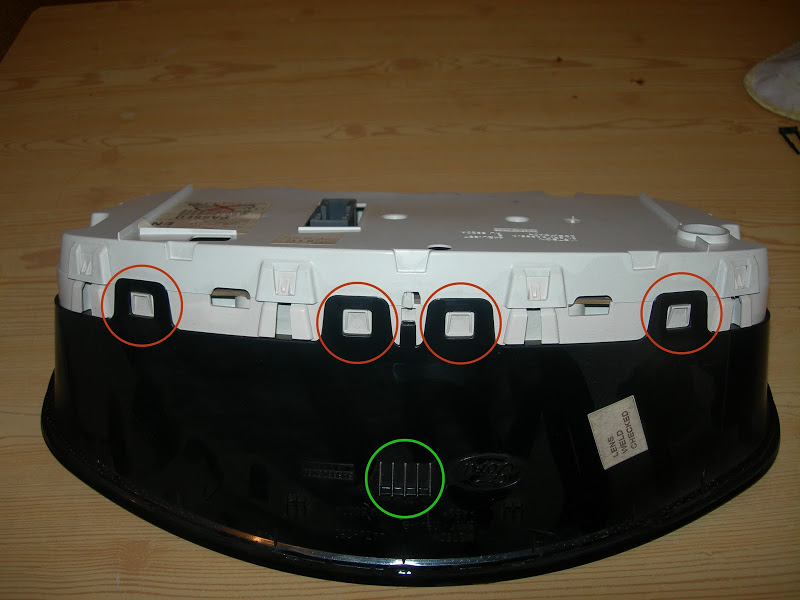

1. Отщелкиваем защёлки, обозначенные на фото красным цветом.

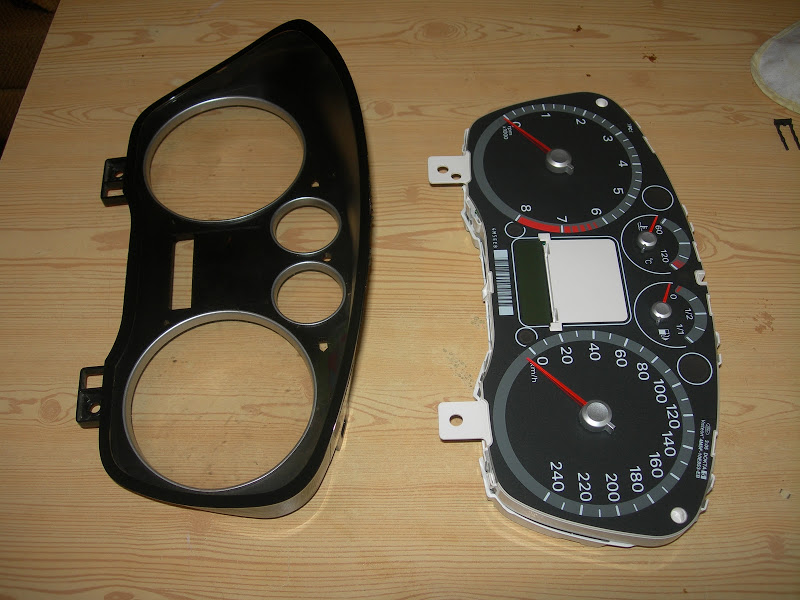

2. Получаем 2 отдельных элемента.

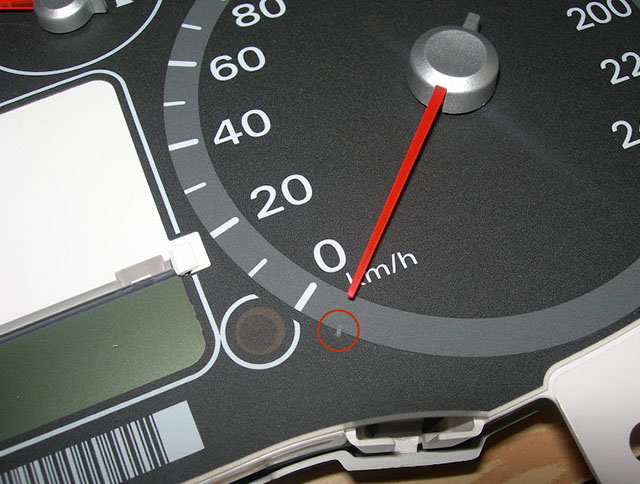

3. Поворачиваем все стрелки против часовой до упора, и отмечаем их местоположение карандашом.
4. Аккуратно снимаем со стрелок серебряные колпачки и сами стрелки.
Примечания:

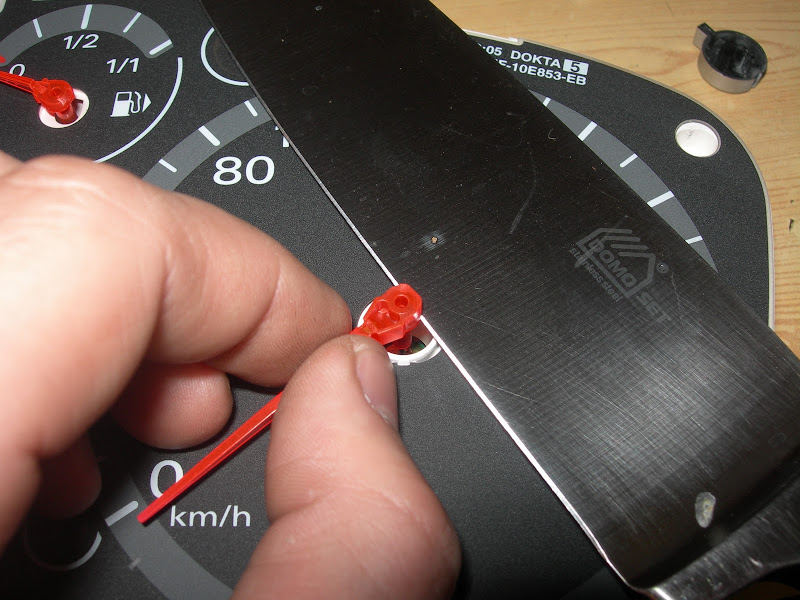

Чтобы стрелка не сломалась, следует удерживать ее у основания и аккуратно тянуть вверх, поддевая с другой стороны широким ножом.
5. Снимаем пленку со шкалами.

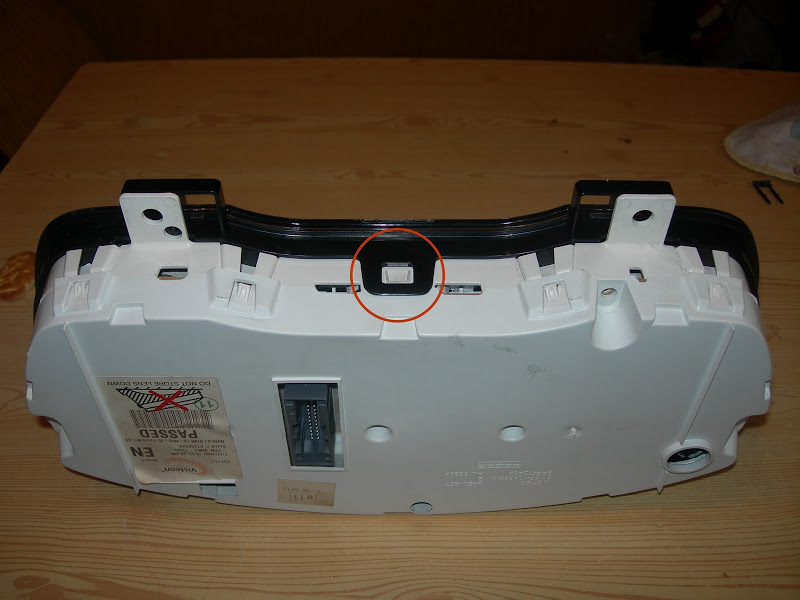

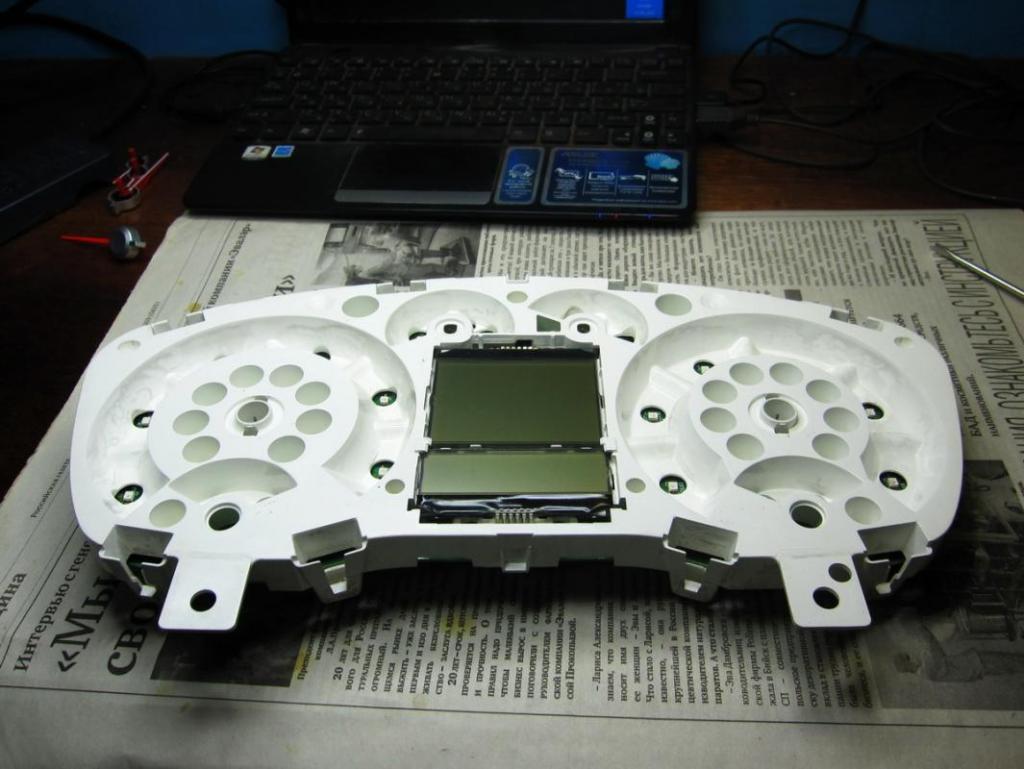

6. Отстегиваем заднюю крышку и вынимаем плату. Предварительно нужно отогнуть защёлки.
Примечание:
Рекомендуется заодно почистить табло бортового компьютера, так как со временем оно покрывается пылью и тускнеет.
7. Сборка панели приборов Форд Фокус 2 происходит в обратной последовательности.
Примечание:
Для сборки стрелок сначала надеваем на них колпачки, а затем уже ставим стрелки на место в сборе. Но не давите на стрелки сильно — они могут утонуть и впоследствии цепляться за шкалу. При правильной установке, при повороте стрелок против часовой стрелки, они должны упереться в ранее поставленные метки.
