Снятие и разборка щитка приборов "оптитрон" (рестайл) Nissan Primera 2001 - 2007

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская большая
  • Отвертка крестовая большая

Детали и расходники:

  • Антискрип

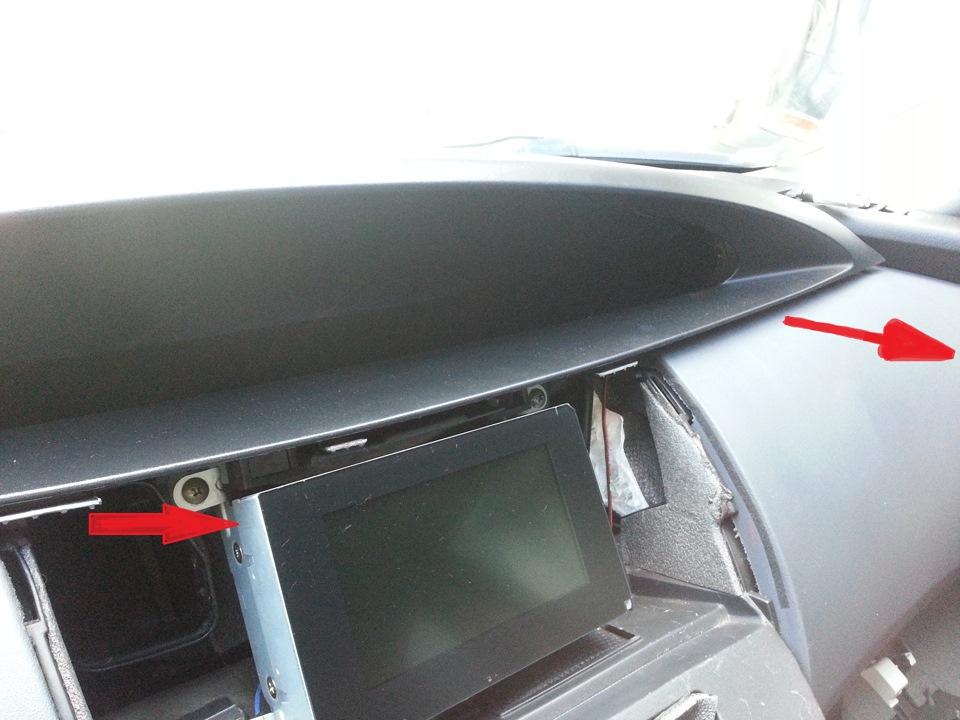

1. Для снятия нам необходимо снять центральную консоль управления, более подробно здесь.

Приборная панель без центральной консоли Nissan Primera

2. Теперь достаточно уверенно взяться за козырёк приборного щитка и чётким резким движением сдёрнуть его по направлению "на себя".

Снимаем козырёк Nissan Primera

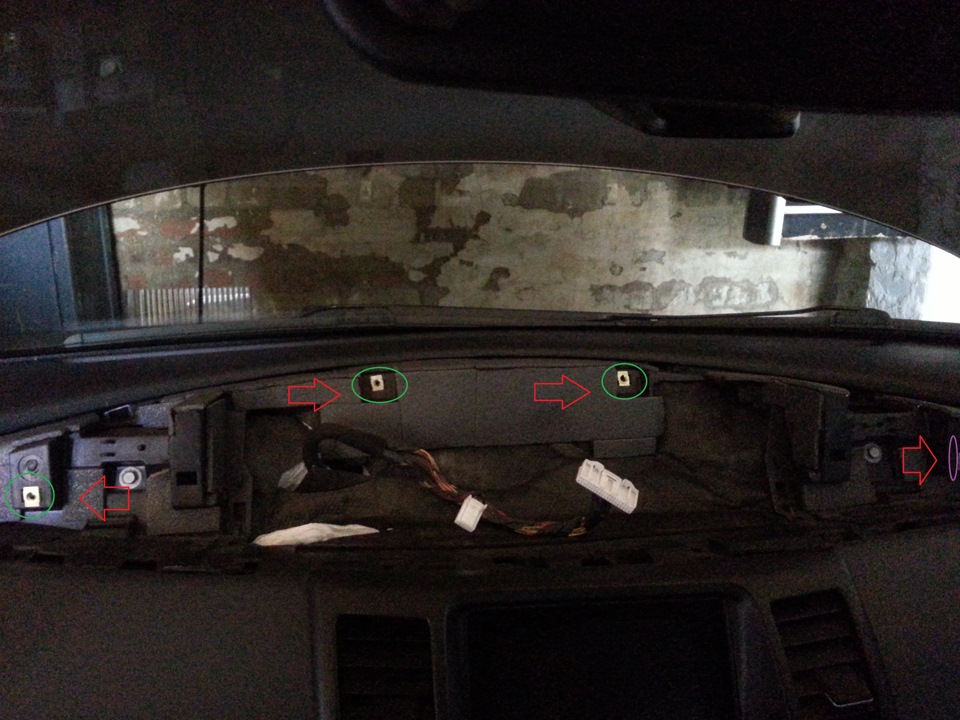

3. Дальше вы увидите перед собой установленный щиток приборов. Он крепится к торпеде через несколько саморезов. Места их расположения указаны на следующем фото. Для удобства их визуального наблюдения на фотографии щиток уже снят.

Места расположения саморезов Nissan Primera

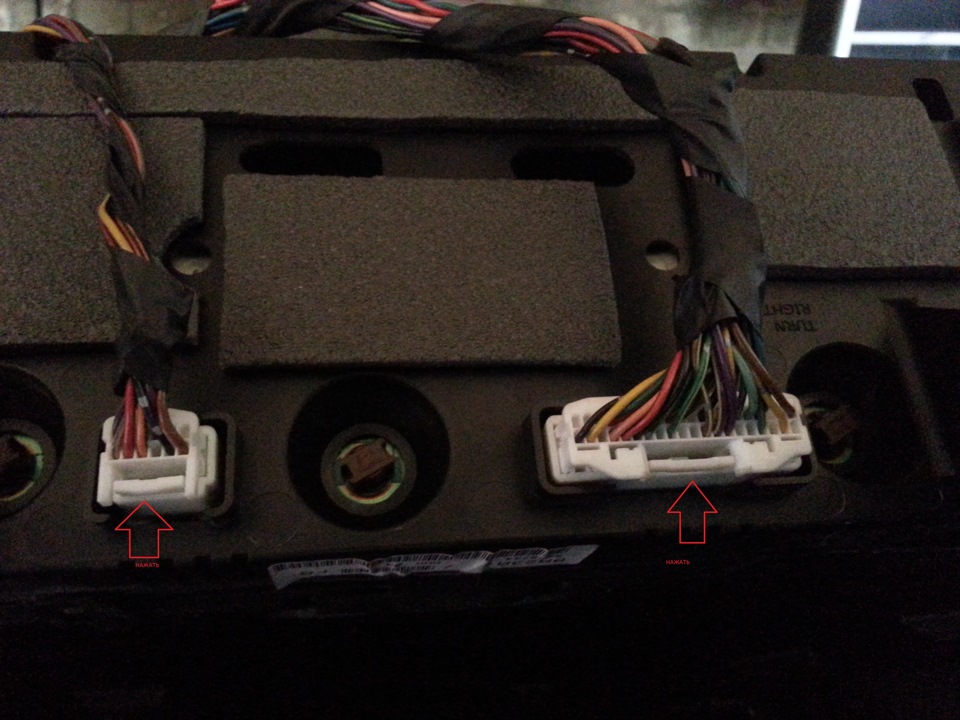

4. Открутив саморезы, мы сможем аккуратно перевернуть щиток приборов и получим доступ к двум разъёмам, подключенным к щитку. Их нужно отсоединить.

Щиток приборов Nissan Primera

Примечание:

Перед выполнением этой операции советую отсоединить АКБ. Более подробно здесь.

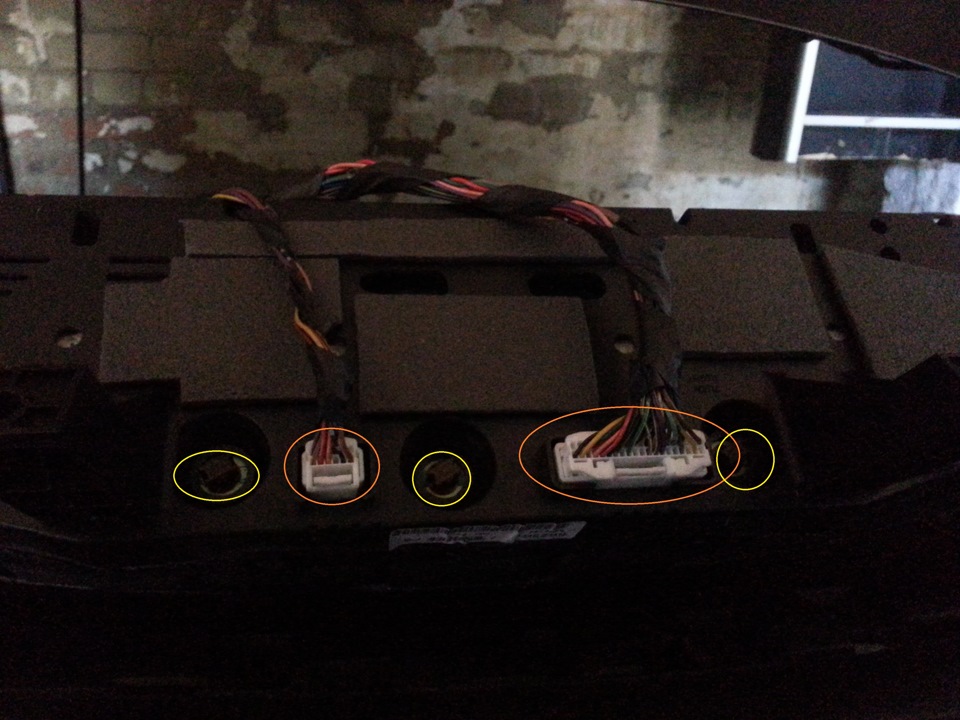

5. Также вы получаете доступ для замены некоторых ламп сигнализаторов панели приборов. На фото они обведены кругом.

Лампы сигнализаторов панели приборов Nissan Primera

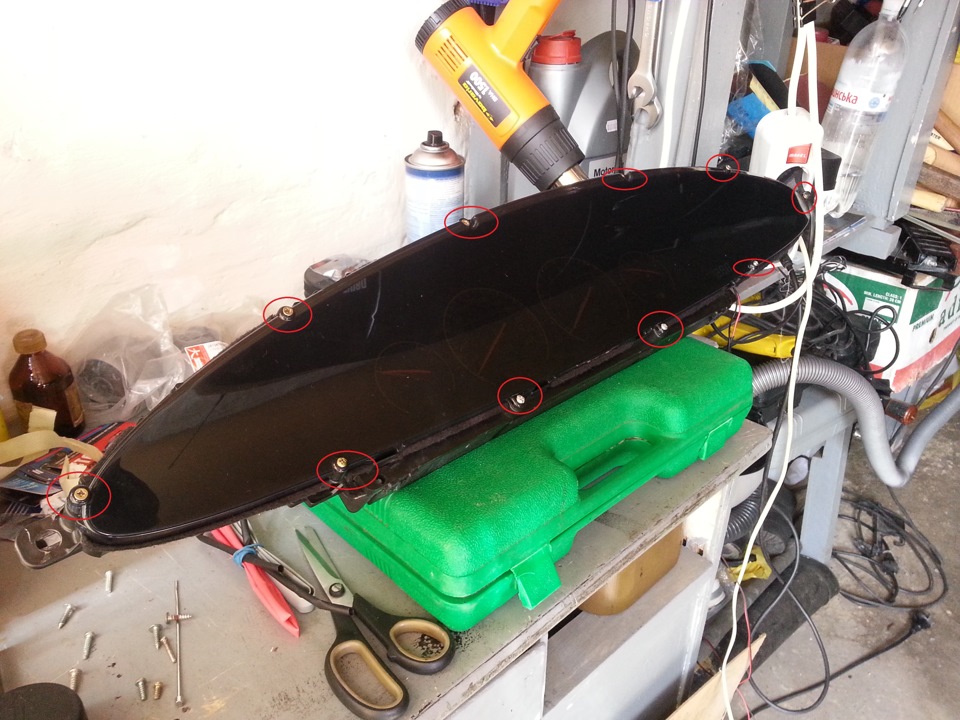

6. Теперь щиток приборов снят и можно начинать его разборку. Для начала откручиваем все крепёжные саморезы по периметру стекла щитка приборов.

Щиток приборов Nissan Primera

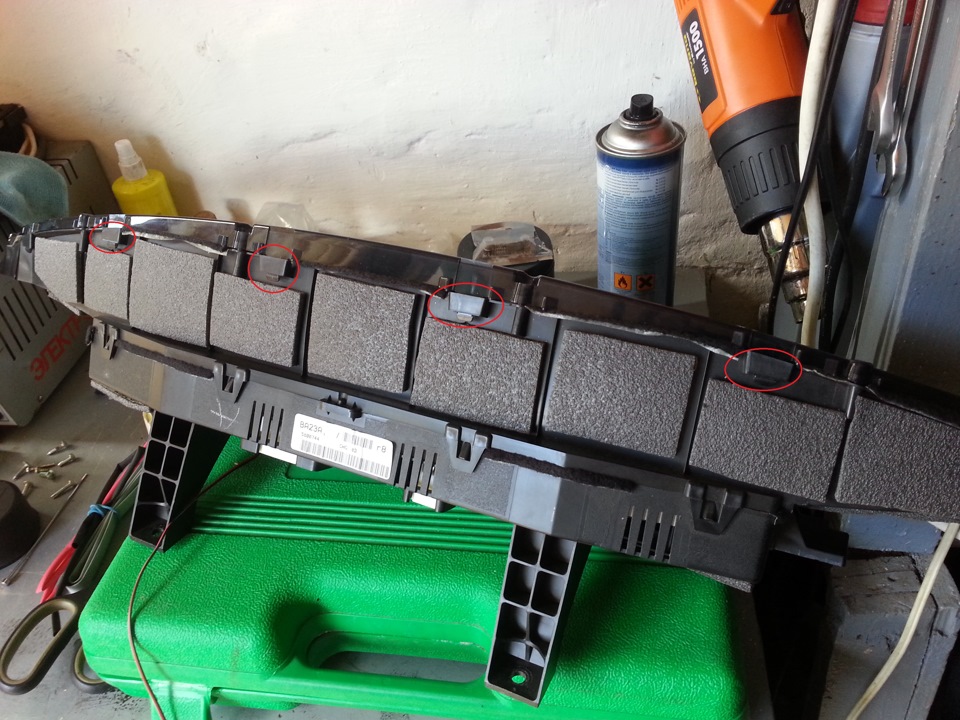

7. Сразу хочу заметить, что при сборке не следует применять чрезмерных усилий для закручивания, так как можно легко сорвать резьбу на пластике. После удаления всех саморезов остаётся отсоединить все защёлки по кругу щитка. Делать это нужно осторожно, пластик достаточно хрупкий, особенно в холодное время года.

Щиток приборов Nissan Primera

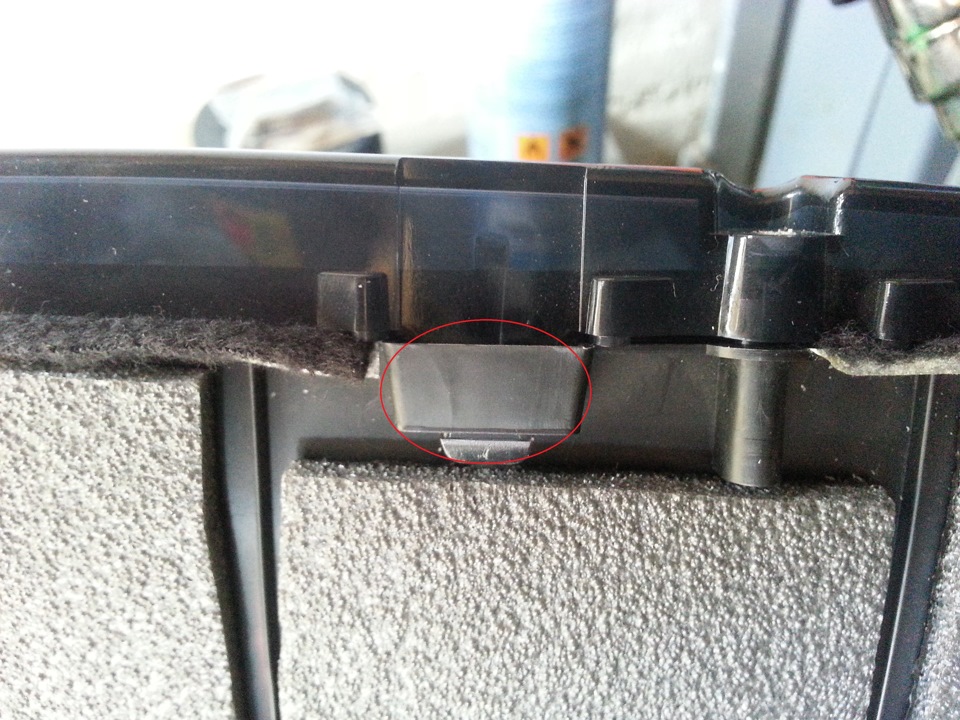

8. Сам процесс отстёгивания нужно проводить сразу одновременно с несколькими защёлками, иначе отстегнув одну вы рискуете защёлкнуть предыдущую. Так выглядит эта защёлка.

Защёлка панели приборов Nissan Primera

9. Теперь стекло снято и вы получили доступ к внутреннему пространству щитка приборов.

Панель приборов Nissan Primera

10. Стрелки снимаются с небольшим усилием. Просто потянуть на себя.

Примечание:

Данную операцию на фото не сделал, так как разбирал с другой целью. Для тех же, кого интересует полная разборка, достаточно после отсоединения стрелок, проделать подобную операцию с защёлками на тыльной стороне щитка и вы получите полный доступ к внутренностям и приборам. Здесь может быть воплощена идея замены цвета диодов подсветки.

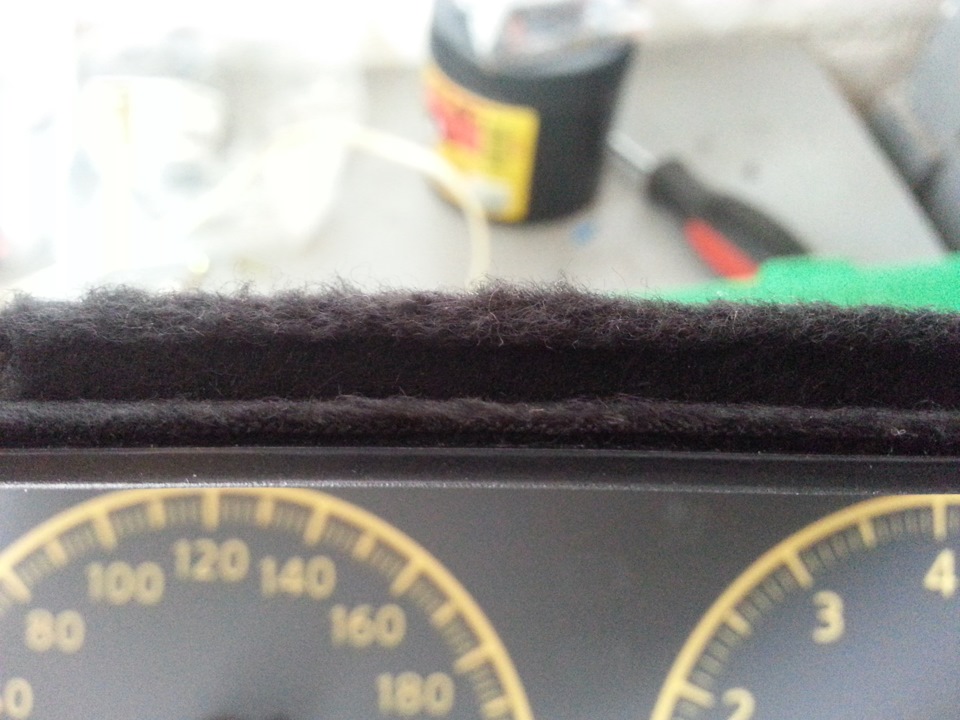

11. После работы с антискрипом, который исключает мелкие температурные потрескивания этого изделия при разных температурах в салоне автомобиля, можно приступать к сборке панели.

Антискрип на стыках пластика Nissan Primera

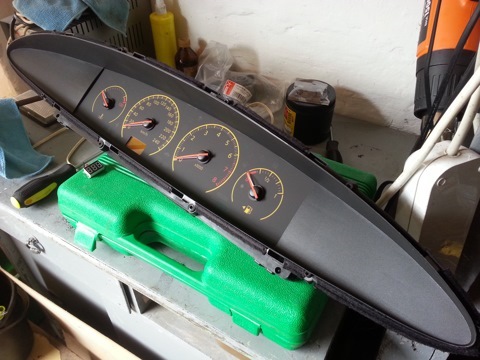

12. Собираем всё в обратном порядке, но при этом стараемся не касаться пальцами внутренней поверхности стекла и чёрной поверхности вокруг приборов, так как там легко остаются пятна — отпечатки от рук, и затем это будет вас раздражать.

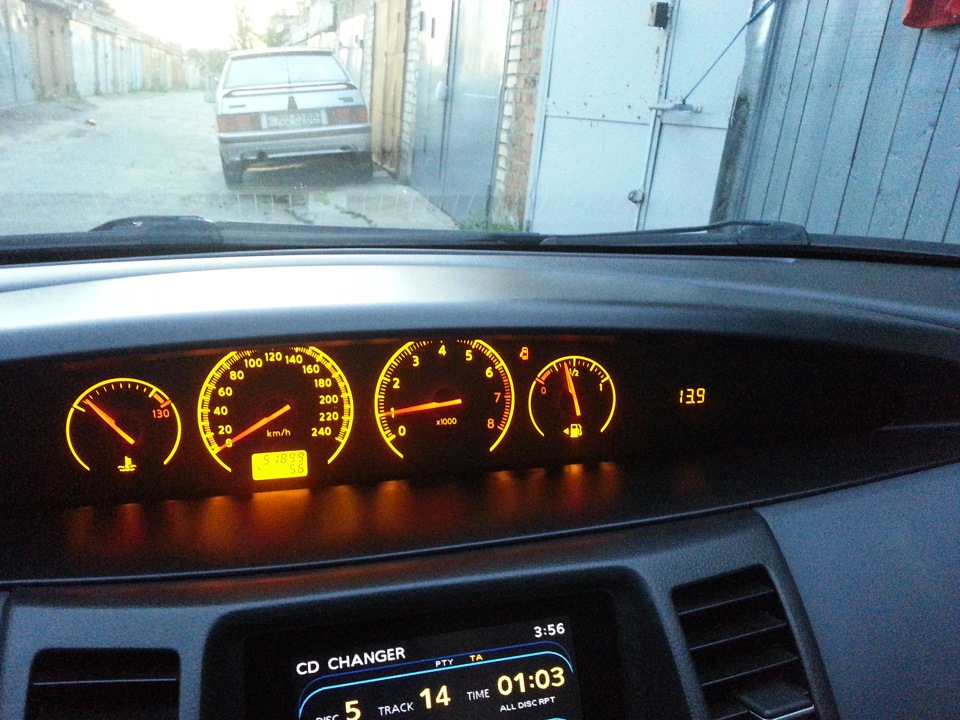

Приборная панель в сборе Nissan Primera

Примечание:

Зажигание можно включать только после полного подключения и проверки всех разъёмов. Все работы лучше производить дома в тепле и чистоте.

Источник: https://www.drive.net/l/2463266/
