Снятие и установка ЦЭКБС Lada Largus

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").

Примечание:

В случае замены ЦЭКБС обязательно считать конфигурации с помощью диагностического прибора (диагностический прибор ДСТ-12 или ДСТ-14).

ЦЭКБС расположен под панелью приборов на кронштейне слева от водителя.

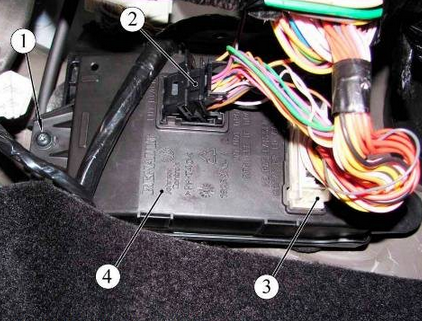

Рисунок 18-1 - ЦЭКБС (коммутационный блок) :

1 - болт крепления ЦЭКБС; 2, 3 - колодки жгута проводов панели приборов к ЦЭКБС; 4 - ЦЭКБС

Отсоединить колодки 2, 3, рисунок 18-1, жгута проводов панели приборов от ЦЭКБС. Отвернуть болт 1 крепления ЦЭКБС (отвертка крестовая). Снять ЦЭКБС.

Установка

Установку ЦЭКБС выполнять в порядке обратном снятию.

После замены ЦЭКБС выполнить необходимые операции
