Снятие и установка амортизаторной стойки передней подвески автомобиля Ford Focus 2

Вам потребуются: ключи «на 10», «на 13», «на 15», зубило, молоток, смазка типа WD-40.

Передняя подвеска (левая сторона):

1 - штанга стабилизатора поперечной устойчивости;

2 - скоба крепления штанги стабилизатора поперечной устойчивости;

3 - втулка задней опоры рычага;

4 - нижний рычаг;

5 - стойка стабилизатора поперечной устойчивости;

6 - нижняя тарелка пружины;

7 - защитный чехол стойки;

8 - пружина;

9 - верхняя опора амортизаторной стойки;

10 - телескопический амортизатор;

11 - поворотный кулак;

12 - ступица колеса;

13 - шаровая опора;

14 - сайлентблок рычага;

15 - поперечина передней подвески.

Замена передней амортизаторной стойки Форд Фокус 2

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

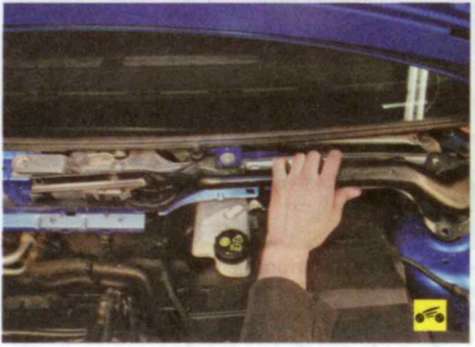

2. Снимите решетку короба воздухопритока и водоотводящий щиток.

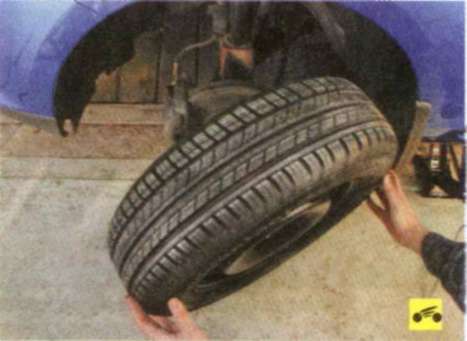

3. Снимите колесо.

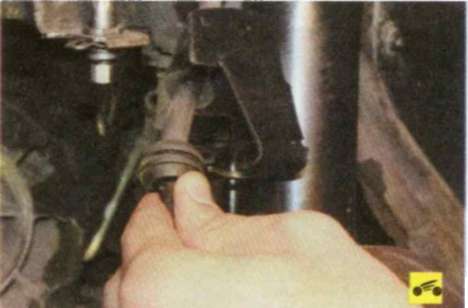

4. Выведите из кронштейна на стойке тормозной шланг.

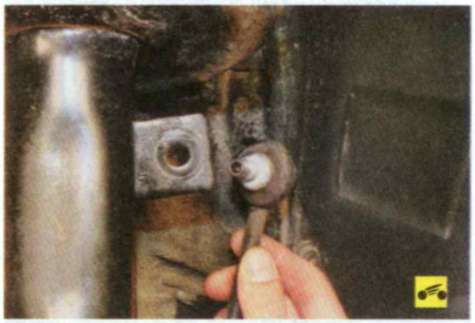

5. Отсоедините от кронштейна амортизаторной стойки Форд Фокус 2 верхний шарнир стойки стабилизатора.

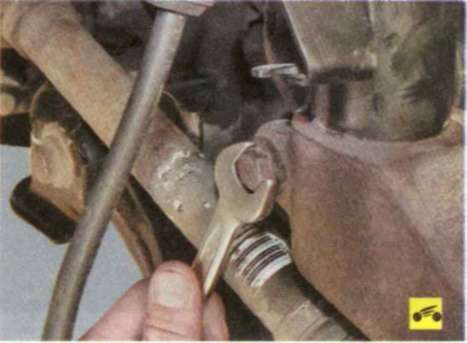

6. Ослабьте болт.

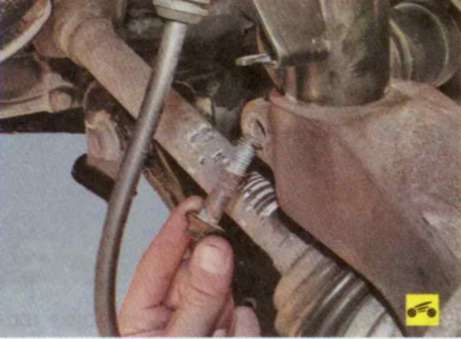

7. Выверните болт клеммового соединения поворотного кулака и амортизаторной стойки.

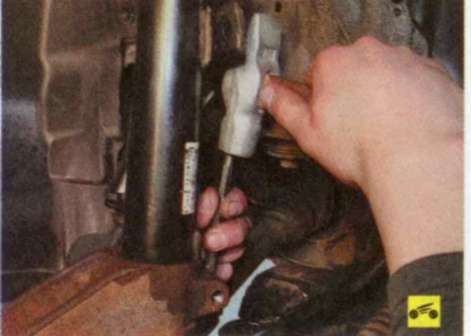

8. С помощью зубила и молотка разожмите клеммовое соединение.

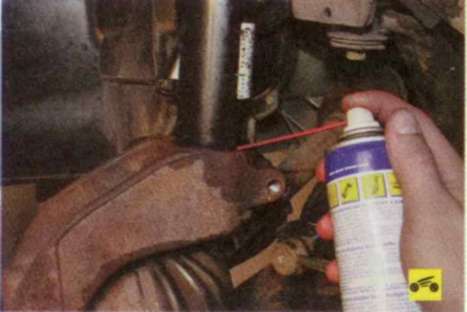

9. Смочите его проникающей смазкой типа WD-40 или ее аналогом.

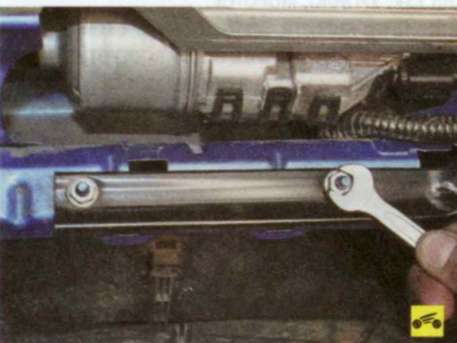

10. Отверните 2 гайки крепления распорки к кузову автомобиля.

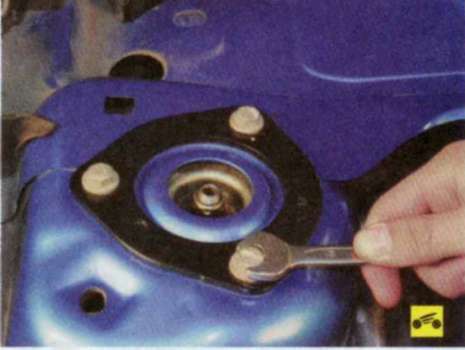

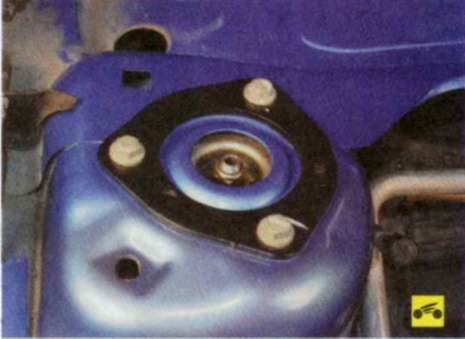

11. Выверните 3 болта крепления амортизаторной стойки.

12. Снимите распорку.

Примечание:

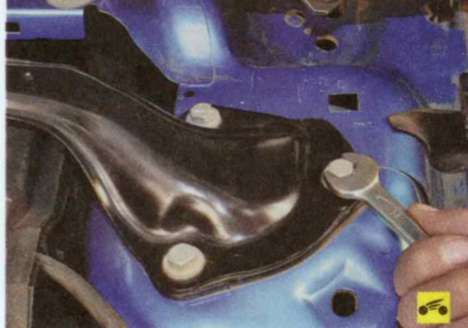

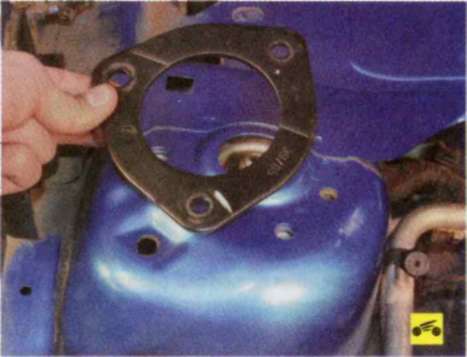

При снятии правой стойки амортизатора Форд, выверните три болта и снимите усилительное кольцо.

13. Разъедините стойку и поворотный кулак.

Примечание:

Не допускайте чрезмерного натяжения тормозного шланга, чтобы не повредить его.

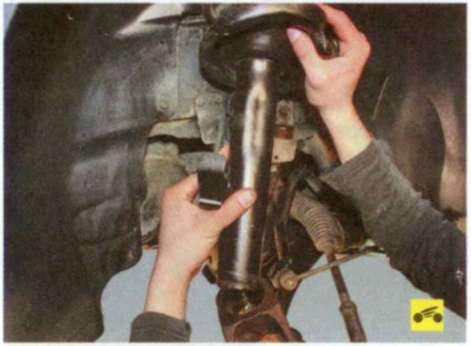

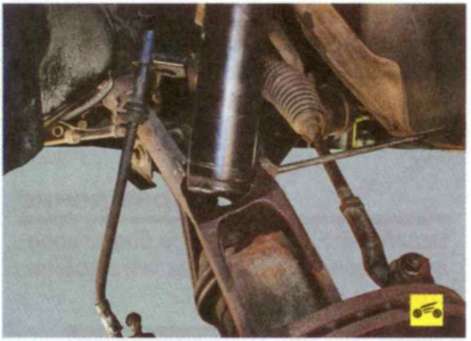

14. Снимите амортизаторную стойку на Форд фокус 2.

15. Установите детали в порядке, обратном снятию.

Примечание:

После замены амортизаторной стойки передней подвески или ее деталей проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
