Снятие и установка автомагнитолы Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
6 - 12 часов
Автосервисы рядом
Инструменты:
Насадка на вороток 10 мм 1 шт.
Отвертка плоская средняя 1 шт.
Отвертка крестовая средняя 1 шт.

Примечание:

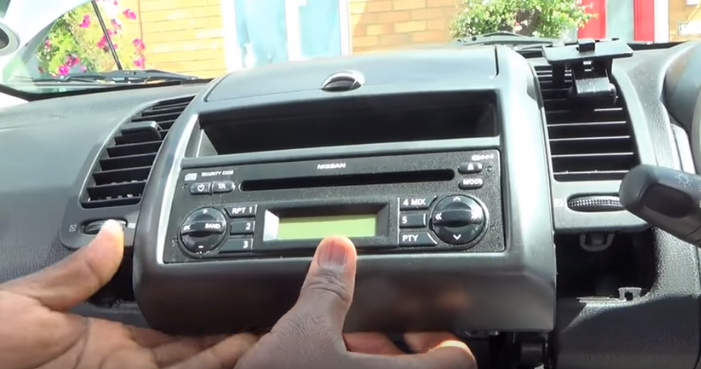

Головное устройство аудиосистемы установлено в центральной части панели приборов.

Снятие и установка штатной магнитолы Ниссан Ноут

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

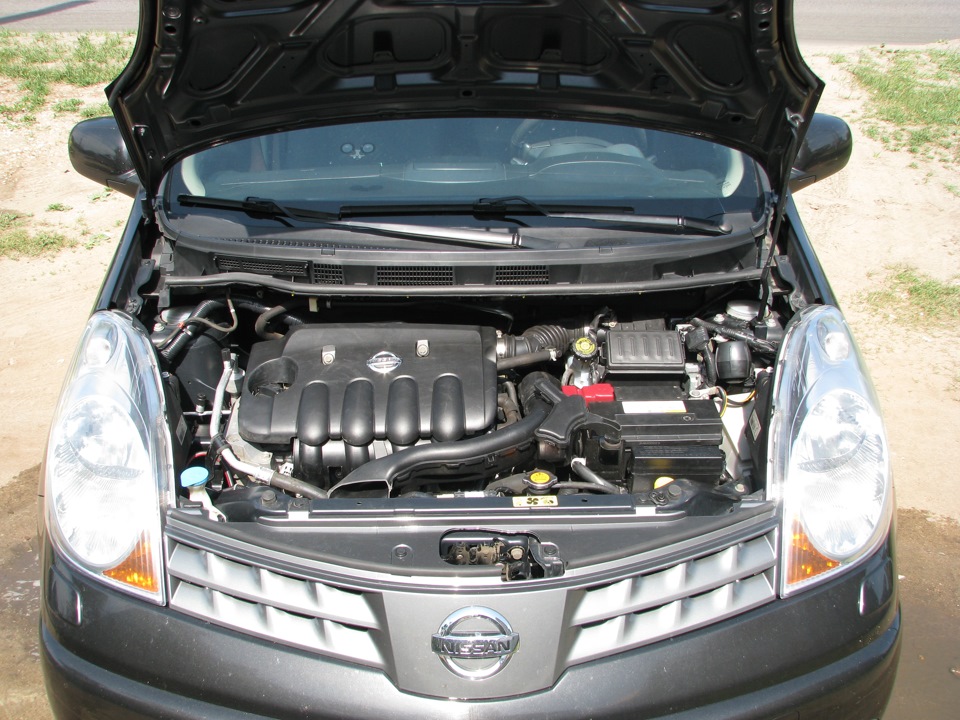

1. Откройте капот и зафиксируйте его на упор.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

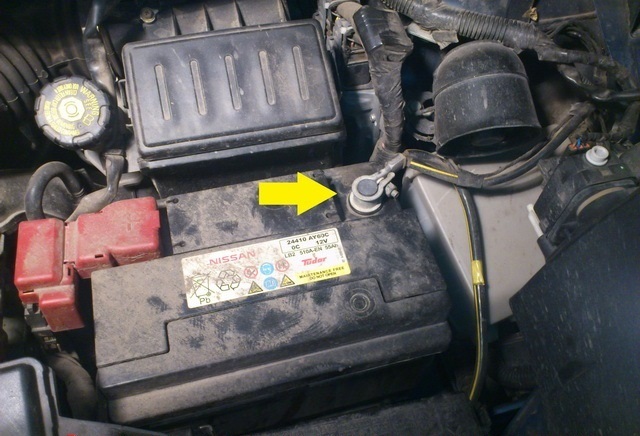

2. Отсоедините провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

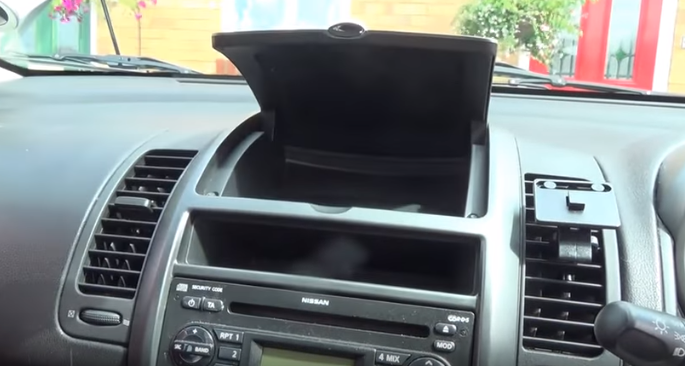

3. Откройте вещевой ящик в центральной верхней части панели приборов.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

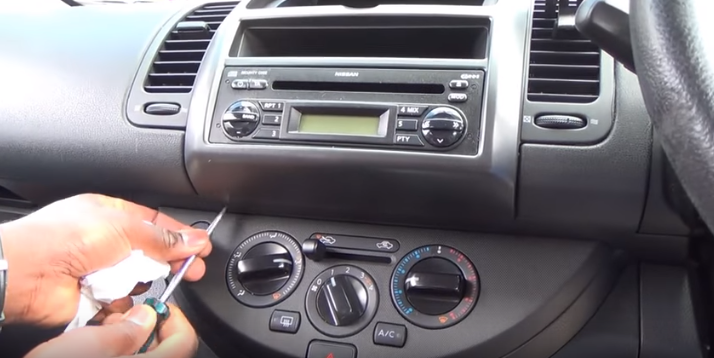

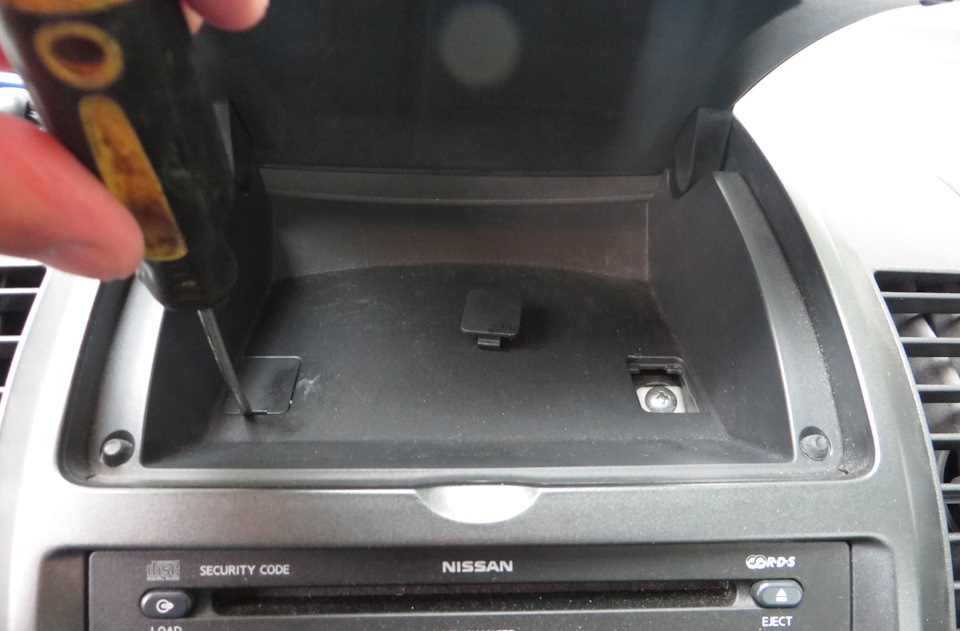

4. Подденьте плоской отверткой и снимите 2 заглушки винта верхнего крепления центрального блока панели приборов.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

5. Крестовой отверткой выверните 2 винта крепления.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

6. Подденьте плоской отверткой и снимите заглушку винтов нижнего крепления центрального блока панели приборов.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

7. Выверните 2 винта крепления.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

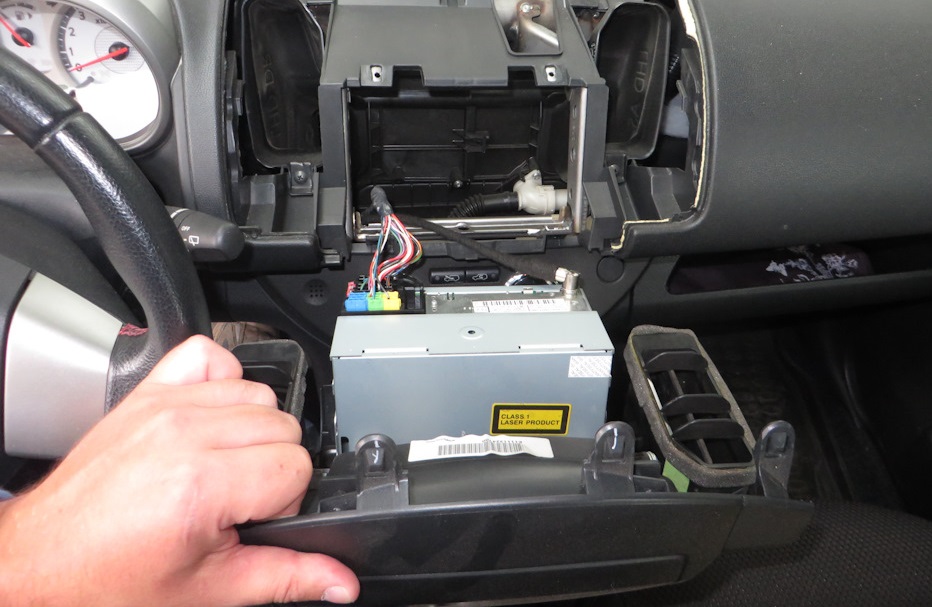

8. Вытяните центральный блок из проема панели приборов.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

9. Отсоедините наконечник провода антенны.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

10. Отсоедините от штатной магнитолы все колодки.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

11. Вытяните головное устройство аудиосистемы.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

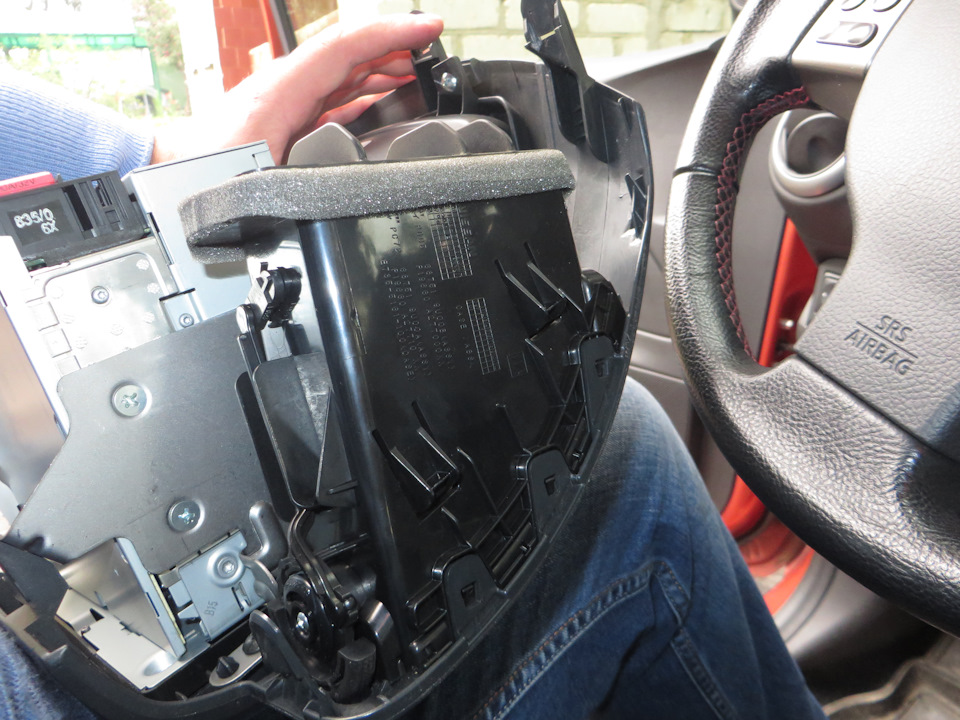

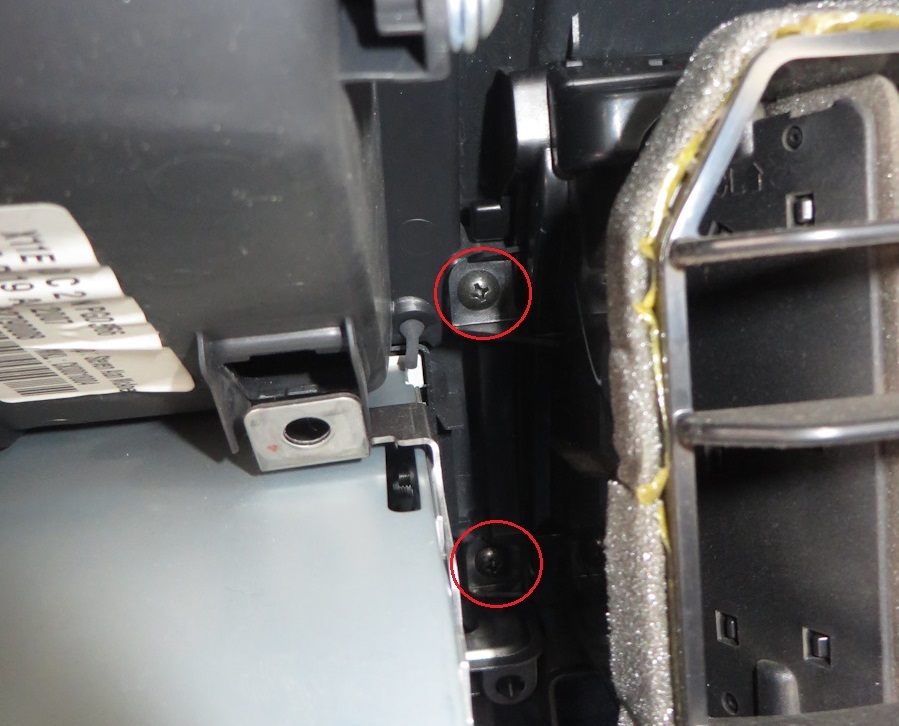

12. Каждый воздуховод крепится с двух сторон 2 болтами и пластиковыми защелками. Выкрутите эти болты.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

13. Отсоедините от магнитолы воздуховоды.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

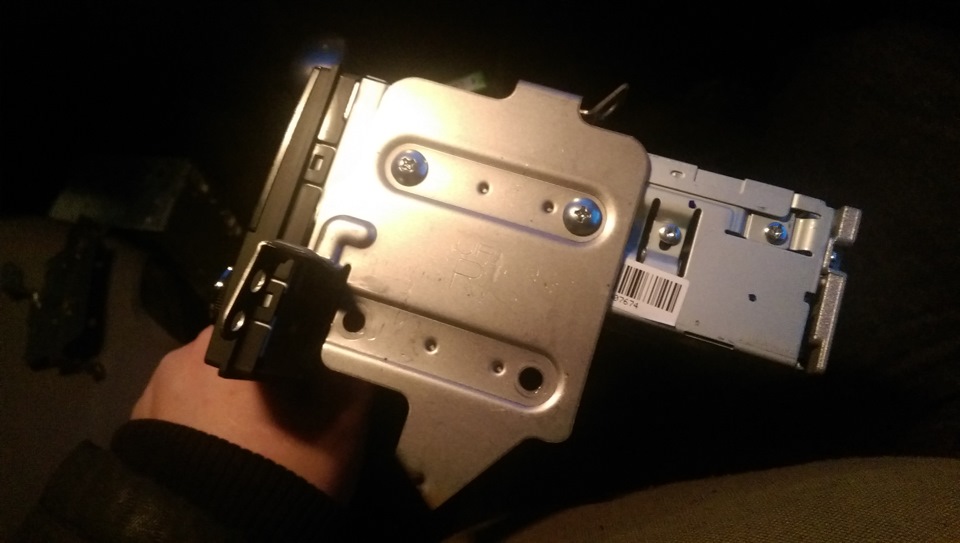

14. Снимите кронштейны крепления магнитолы.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

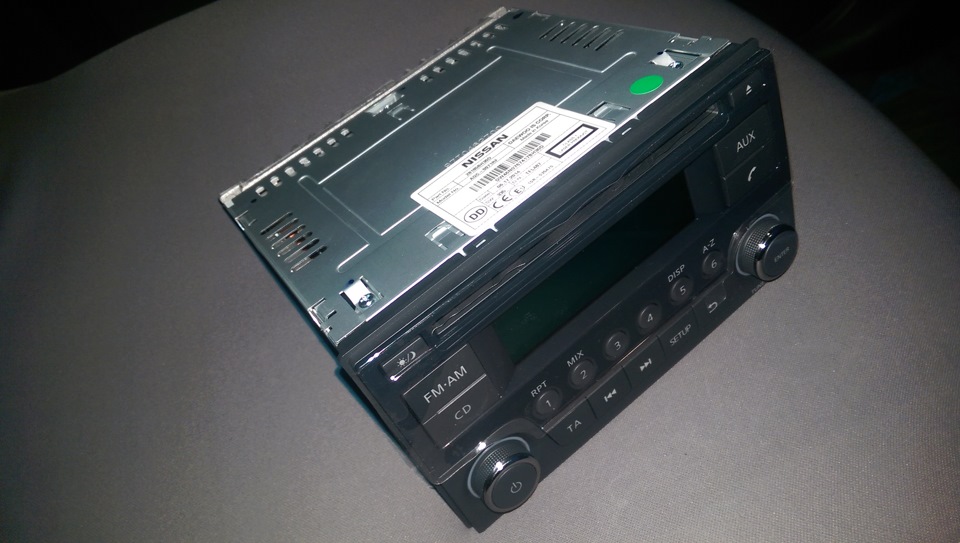

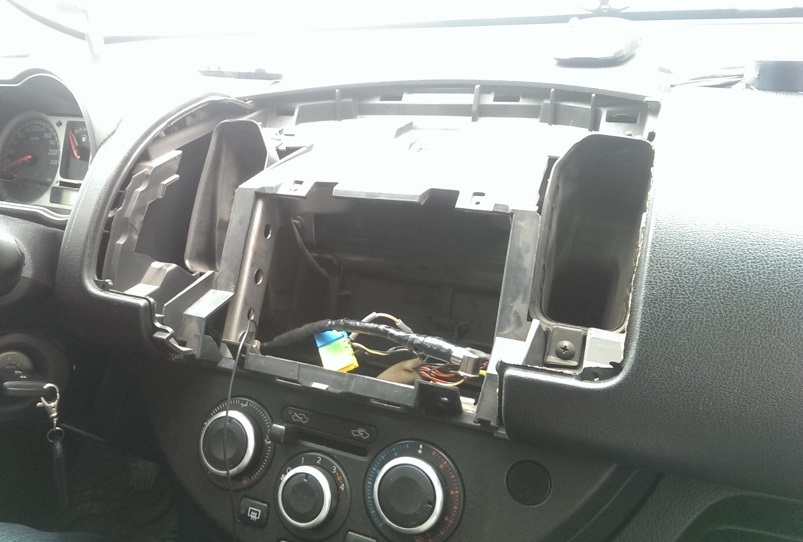

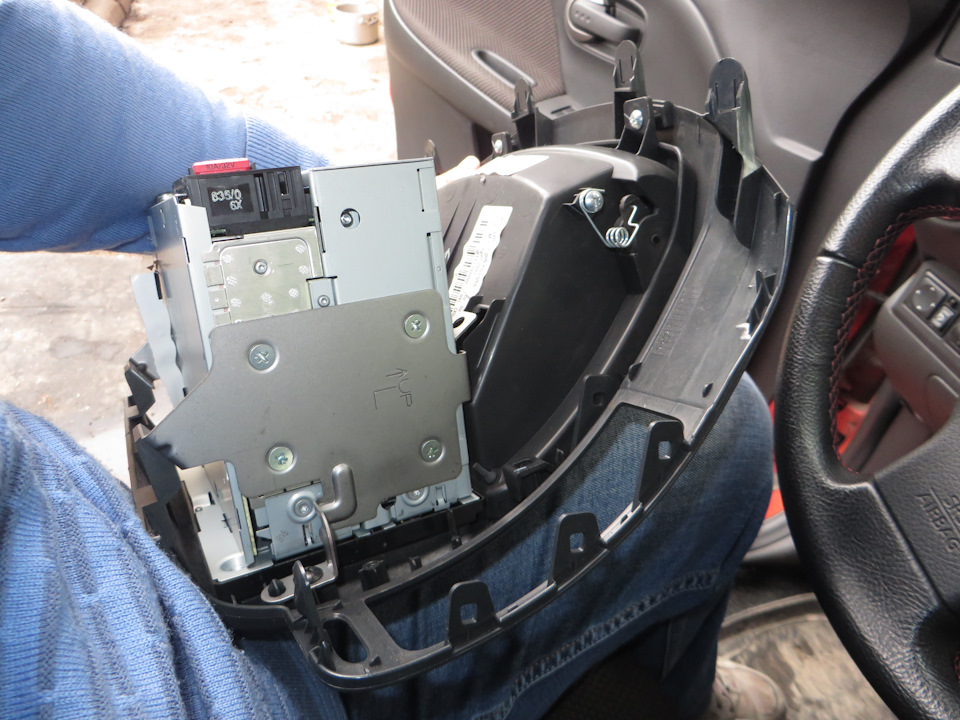

15. Вытяните аудиосистему из центрального блока панели приборов.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

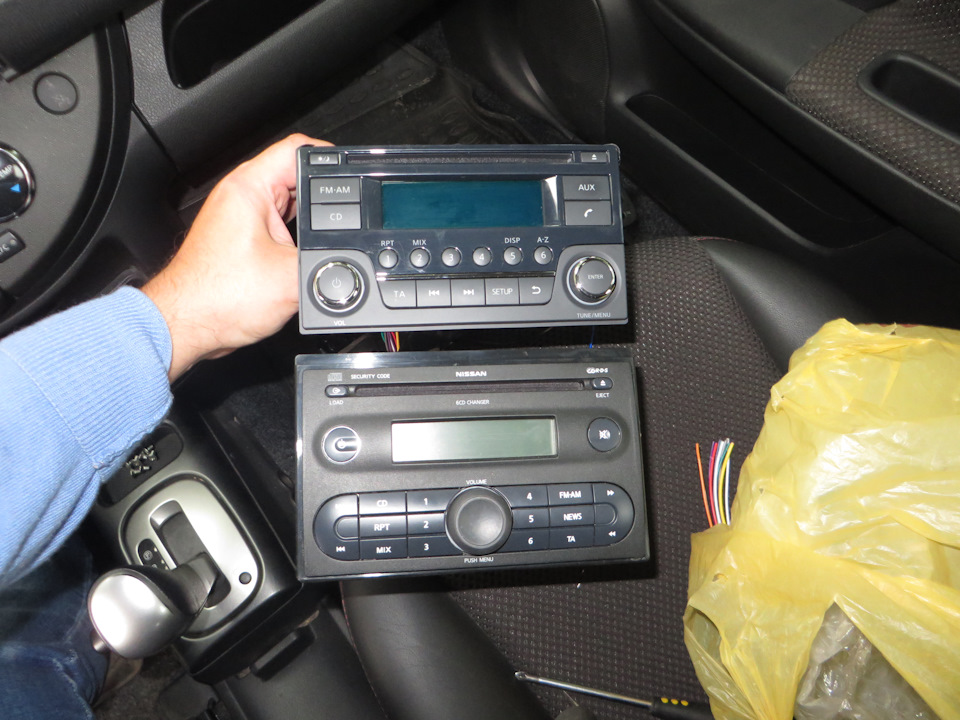

16. Если есть необходимость, замените магнитолу Ниссан Ноут на другую.

Снятие и установка автомагнитолы Nissan Note 2004 - 2012

17. Установите головное устройство аудиосистемы в порядке, обратном снятию.

Источник: carpedia.club
