Снятие и установка датчика вращения заднего колеса Lancer X

Датчик частоты вращения заднего колеса установлен в отверстии крышки ступицы.
Для его замены выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Включите I передачу и установите упоры под передние колеса.
3. Приподнимите заднюю часть автомобиля, установите на надежную опору и снимите заднее колесо.

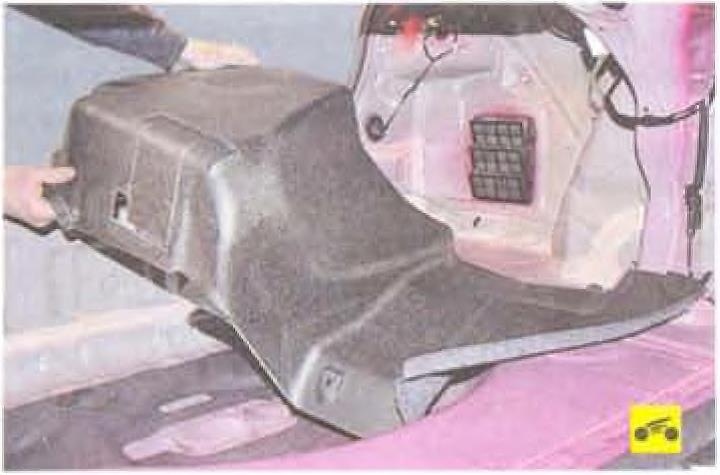

4. Снимите облицовку багажника со стороны заменяемого датчика.

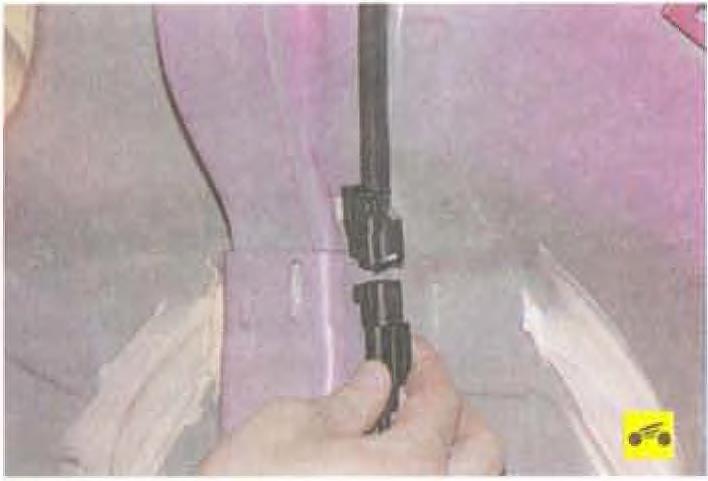

5. Сожмите фиксатор колодки жгута проводов датчика частоты вращения заднего колеса...

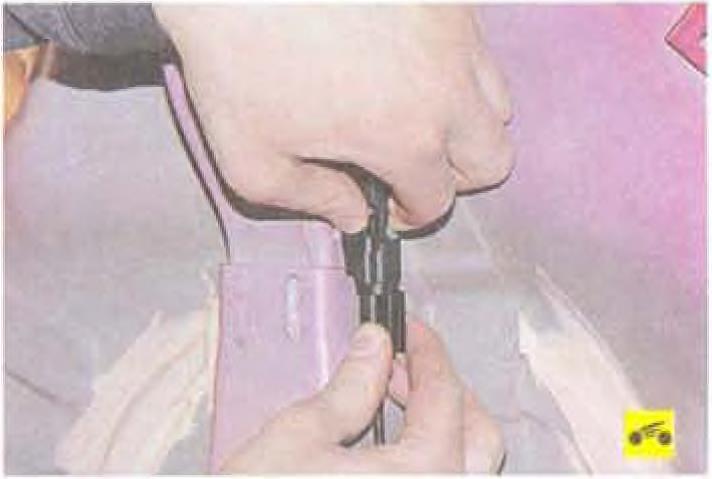

6. ..и разъедините колодку.

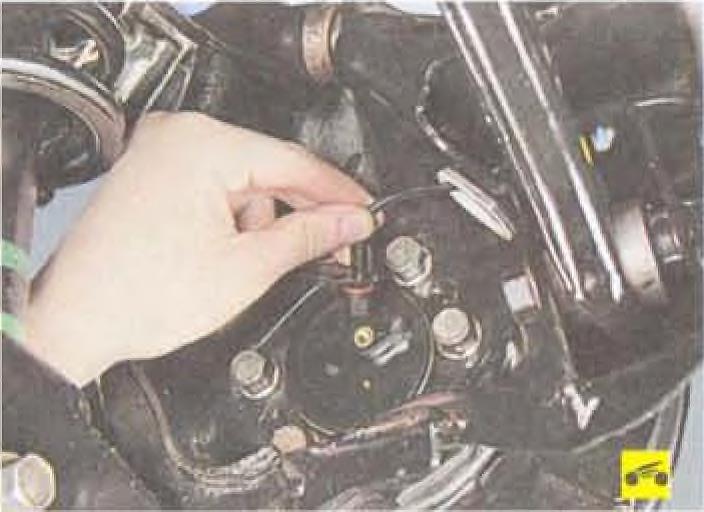

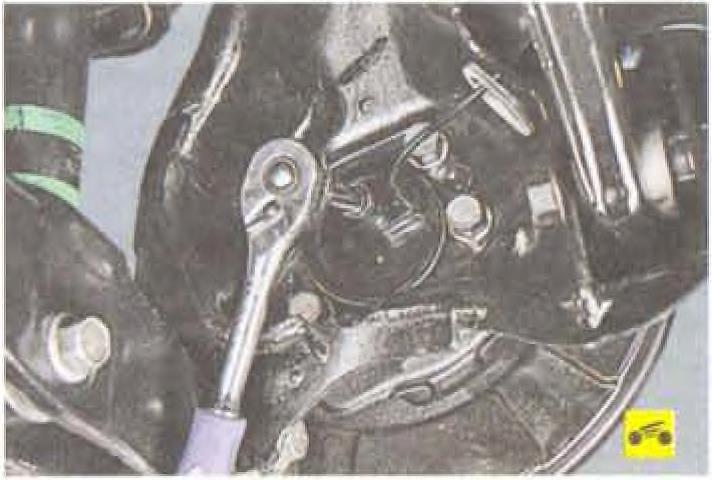

7. Выверните болт крепления датчика к крышке ступицы...

8. ...и извлеките датчик из отверстия ступицы.

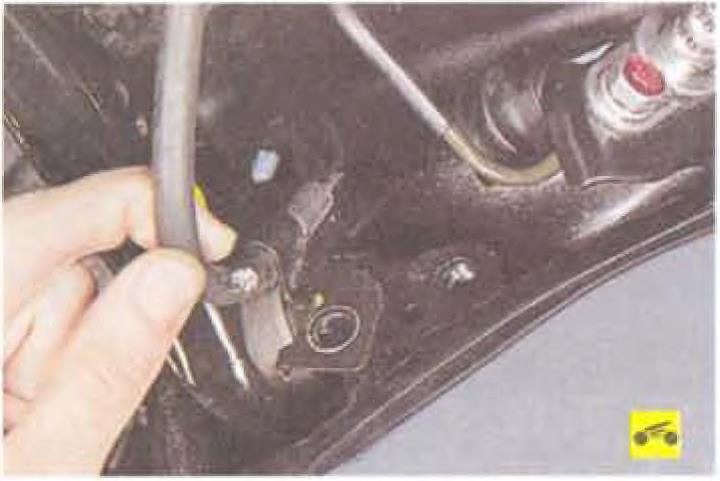

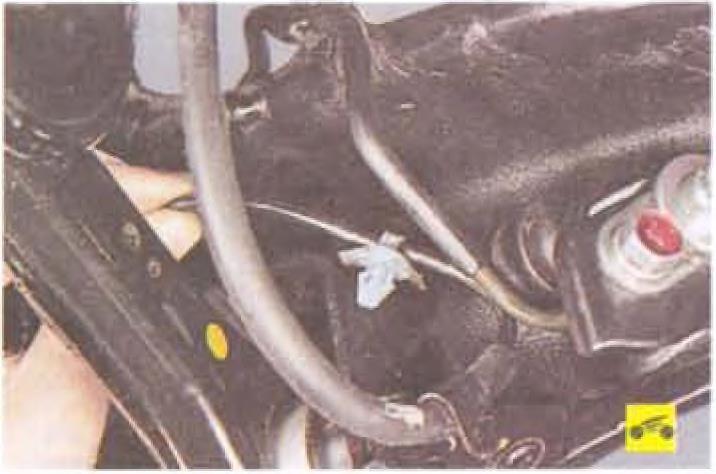

9. Выверните болт крепления нижнего держателя жгута проводов датчика к продольному рычагу задней подвески...

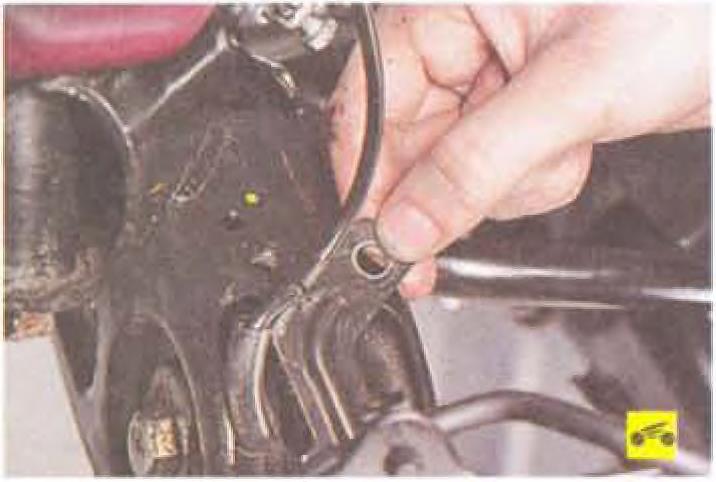

10. ...и снимите держатель с рычага.

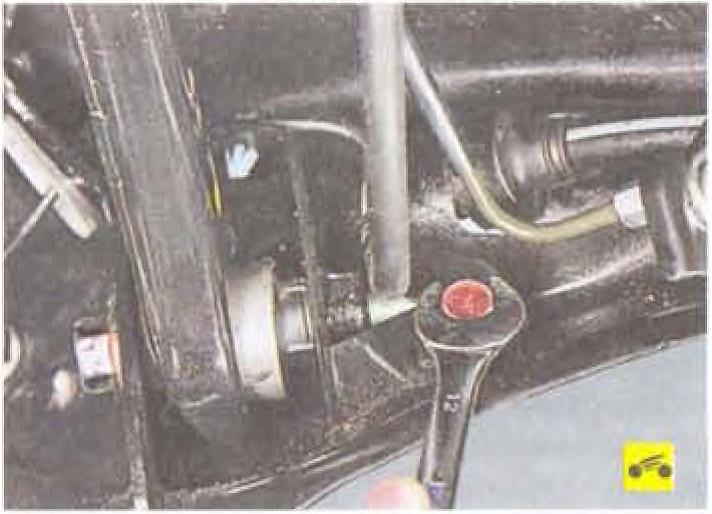

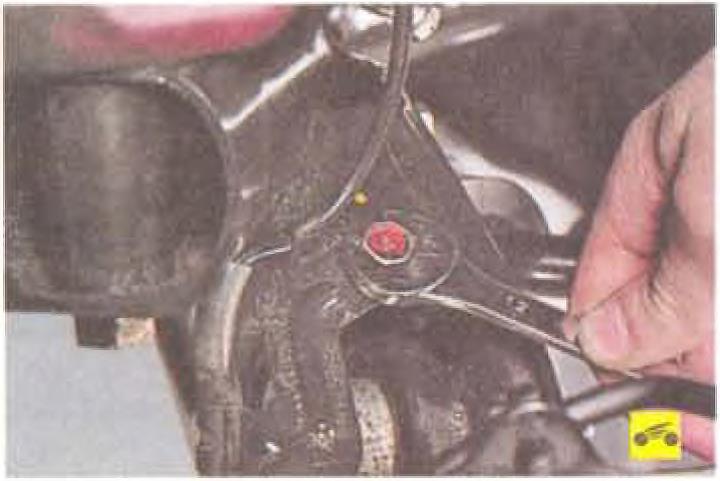

11. Выверните болт крепления верхнего держателя жгута проводов датчика к продольному рычагу задней подвески...

12. ...и снимите держатель с рычага.

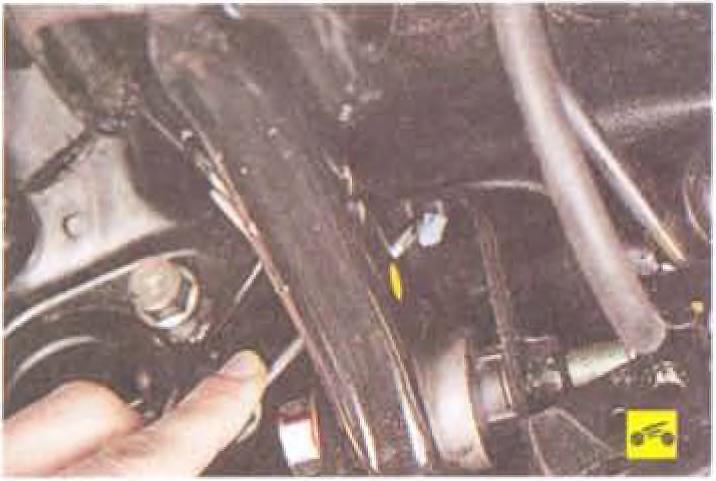

13. Сожмите усики пластмассового держателя...

14. ...и извлеките держатель жгута проводов из отверстия рычага.

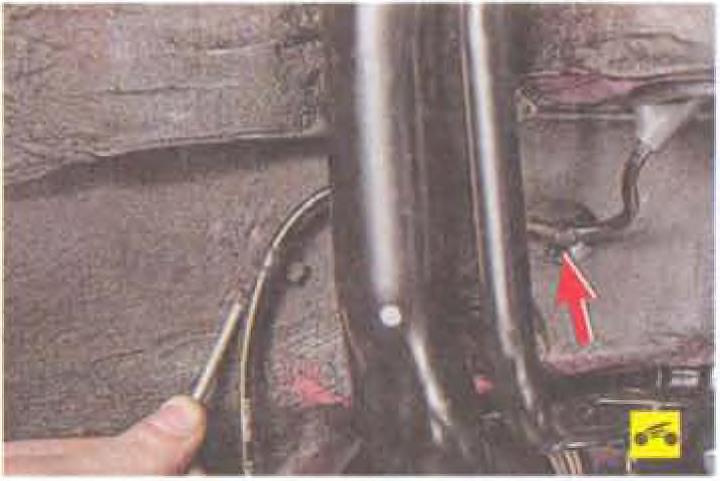

15. Поддев отверткой, извлеките два держателя жгута проводов датчика из отверстий лонжерона кузова.
16. Снимите датчик, продев жгут проводов и колодку через уплотнитель пола багажника.
17. Установите датчик частоты вращения заднего колеса в порядке, обратном снятию.
