Снятие и установка электронного блока управления ABS Hyundai Matrix

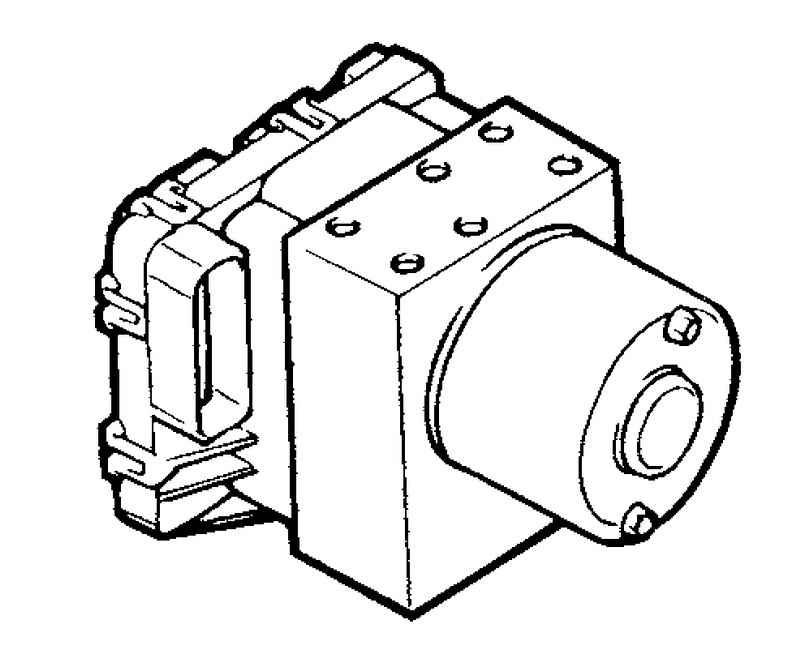

Рис. 6.66. Электронный блок управления ABS

Снятие

Рис. 6.67. Тормозные трубки гидравлического блока ABS

Отсоедините тормозные трубки от гидравлического блока ABS (рис. 6.67).

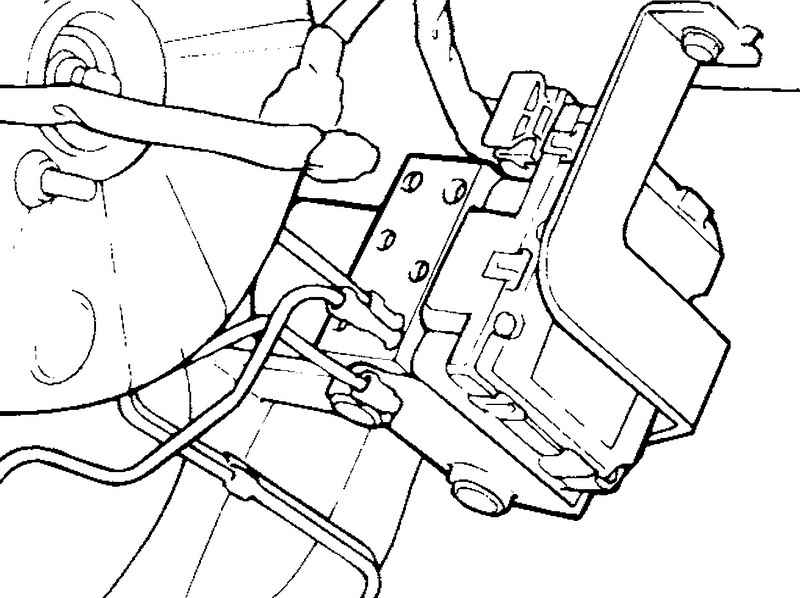

Рис. 6.68. Узел гидравлического блока

Отверните болт крепления узла гидравлического блока и электронного блока управления ABS (HESU), затем снимите узел (рис. 6.68).

Рис. 6.69. Разъемы электронного блока управления ABS

Отсоедините разъемы электронного блока управления ABS (рис. 6.69).

Установка

Установка производится в порядке, обратном снятию.

Затяните болт и гайки крепления блока управления и тормозных трубок регламентированным моментом.

Момент затяжки болта крепления: 8–10 Н·м, гайки трубок: 13–17 Н·м.
