Снятие и установка электронного блока управления двигателем Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Электронный блок управления двигателем (при необходимости)

Примечание:

ЭБУ снимаем для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам блока (например, при сушке автомобиля в сушильной камере после окраски и т. д.).

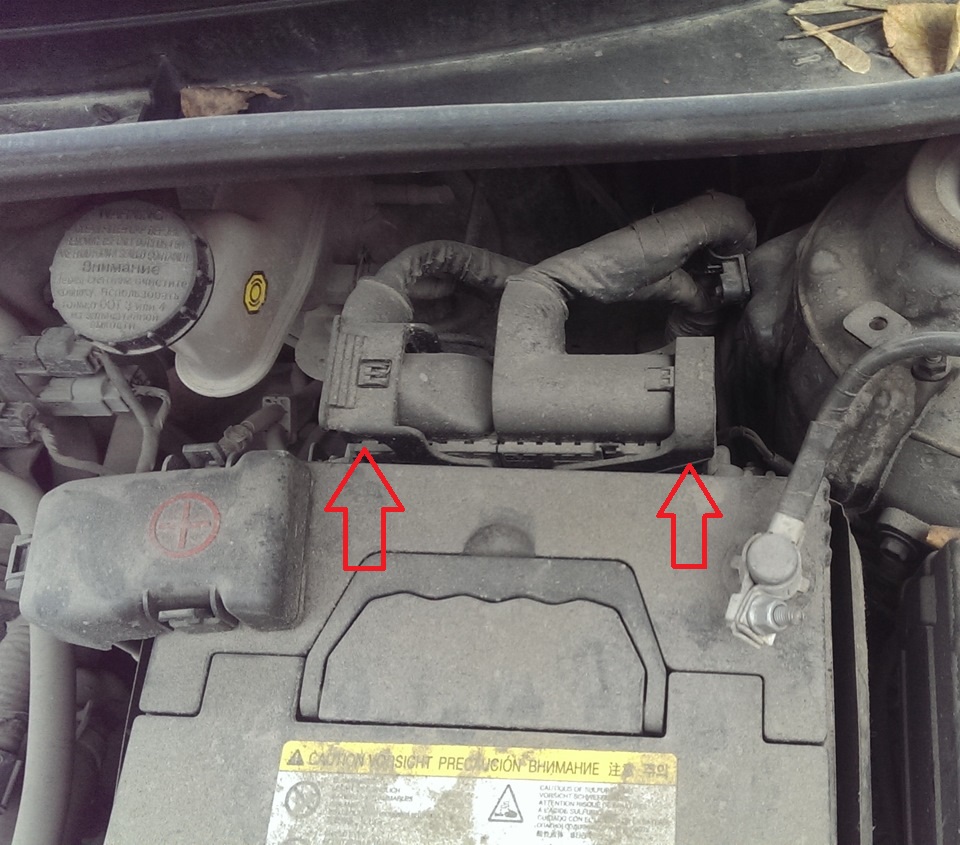

Расположение электронного блока управления двигателем на автомобиле Hyundai Solaris

Расположение электронного блока управления двигателем.

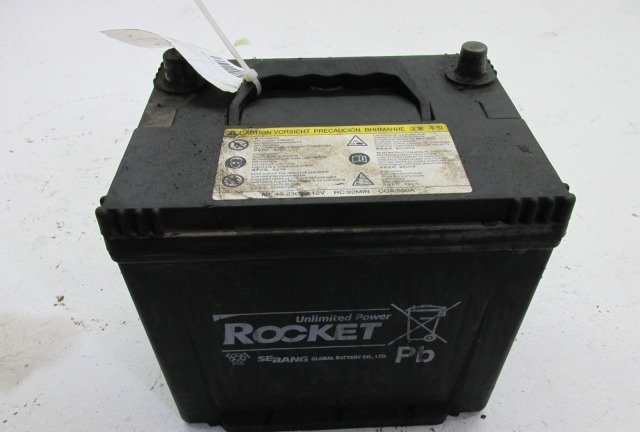

1. Снимаем аккумуляторную батарею, как описано здесь.

Снять аккумуляторную батарею на автомобиле Hyundai Solaris

2. Нажав фиксатор, поднимаем скобу крепления колодки переднего жгута проводов.

Крепление колодки проводов электронного блока управления двигателем на автомобиле Hyundai Solaris

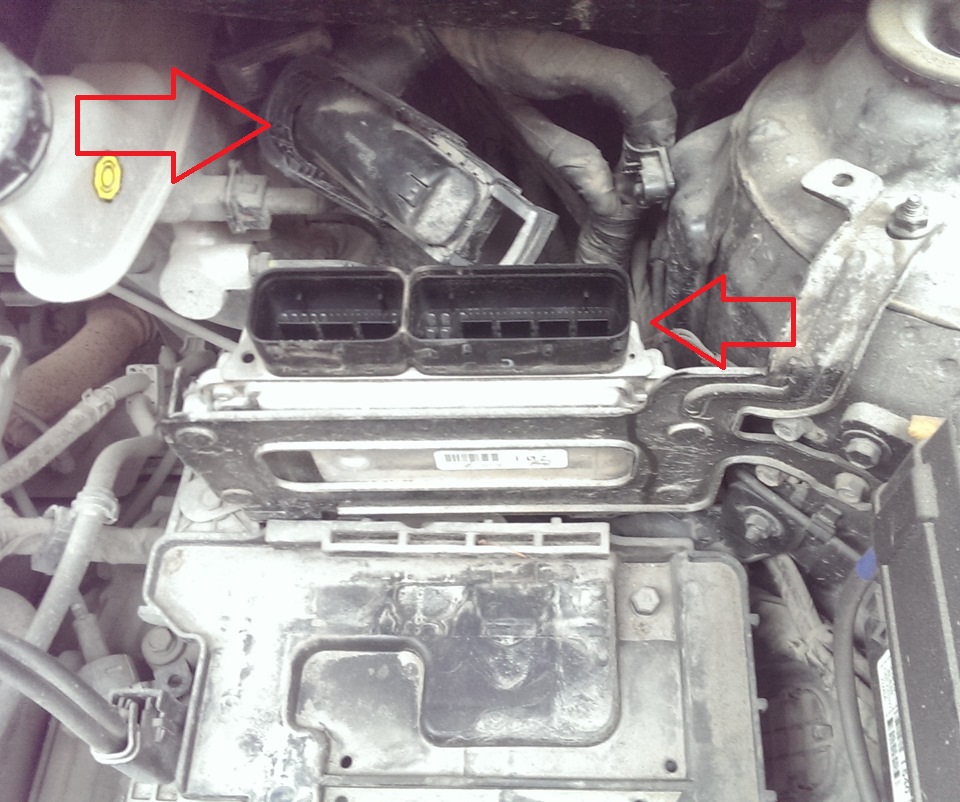

3. Отсоединяем колодку жгута проводов от разъема блока.

Снять колодку проводов электронного блока управления двигателем на автомобиле Hyundai Solaris

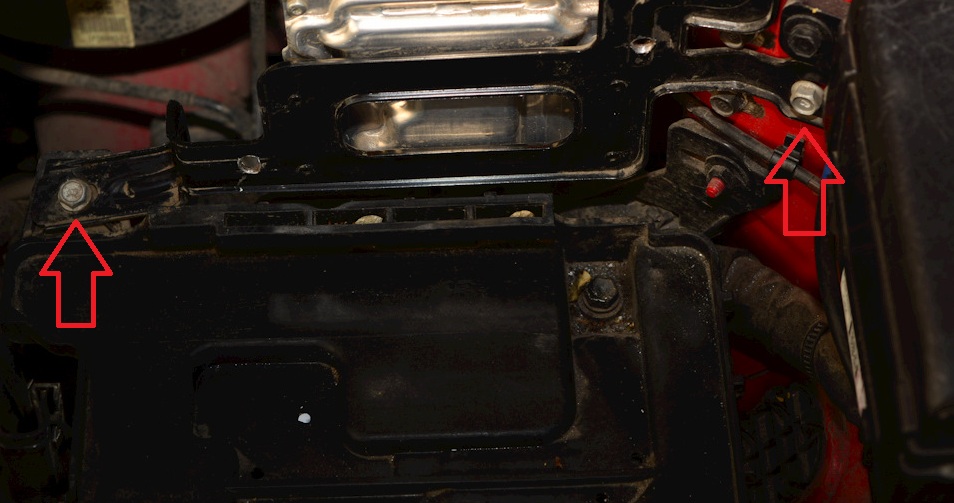

4. Ключом «на 10» отворачиваем болт крепления кронштейна блока управления к площадке аккумуляторной батареи, а также гайку и болт крепления кронштейна к брызговику.

Крепление кронштейна электронного блока управления двигателем на автомобиле Hyundai Solaris

Примечание:

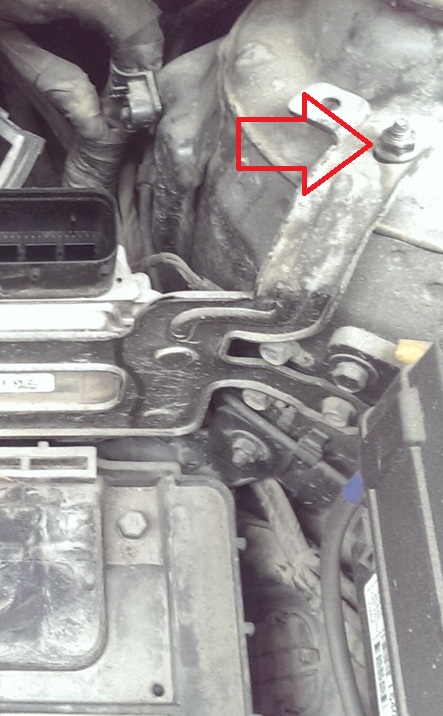

Расположение гайки крепления кронштейна электронного блока управления двигателем на автомобиле Hyundai Solaris

Гайка крепления кронштейна ЭБУ к брызговику.

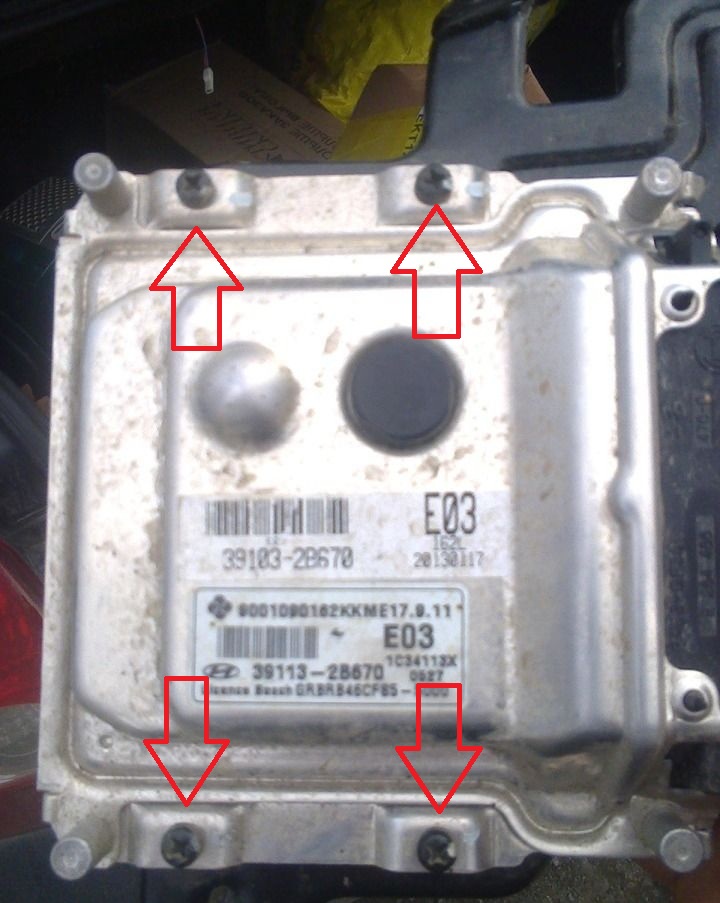

5. Снимаем кронштейн с блоком управления в сборе и крестообразной отверткой отворачиваем четыре винта крепления блока управления к кронштейну.

Открутить крепление электронного блока управления двигателем на автомобиле Hyundai Solaris

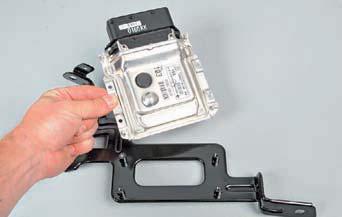

6. Снимаем блок управлениям с кронштейна.

Снять электронный блок управления двигателем на автомобиле Hyundai Solaris

7. Устанавливаем электронный блок управления двигателем в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
