Снятие и установка электровентиляторов радиатора системы охлаждения Skoda Octavia

Инструмент:

  • Гаечный ключ рожковый 10 мм
  • Плоскогубцы
  • Ключ с наконечником Torx (звездочка) T30

Детали и расходники:

  • Электровентиляторов радиатора системы охлаждения Skoda Octavia

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Нужен ключ на 10.

Отсоединить провод от клеммы «минус» аккумуляторной батареи Шкода Октавия

ключ на 10 Шкода Октавия

2. Снимите декоративный кожух двигателя.

Снять декоративный кожух двигателя Шкода Октавия

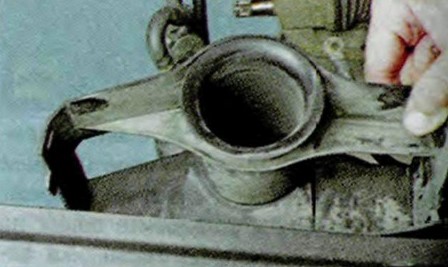

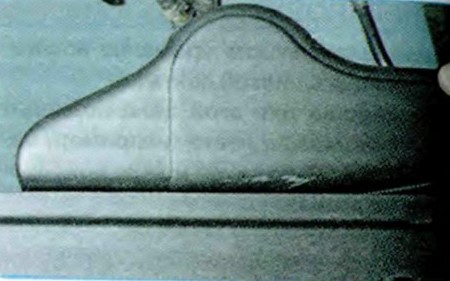

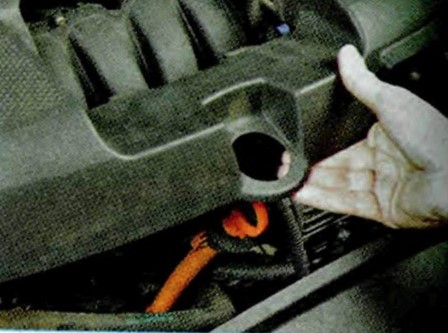

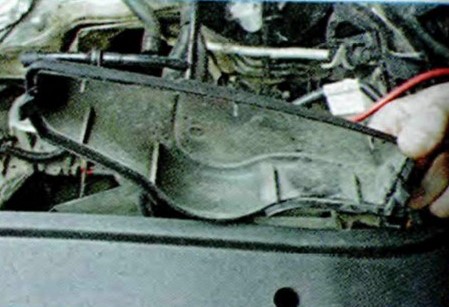

3. Потяните вверх и, преодолевая усилие двух фиксаторов снимите крышку воздухозаборника.

снять крышку воздухозаборника Шкода Октавия

снять крышку воздухозаборника Шкода Октавия

4. Выведите из держателей диффузор воздухозаборника.

Вывести из держателей диффузор воздухозаборника Шкода Октавия

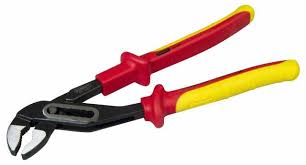

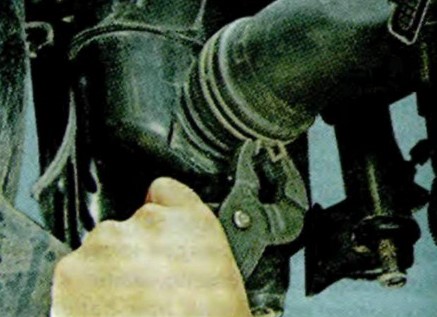

5. Сожмите хомут крепления воздухоподводящего рукава к глушителю шума впуска, сдвиньте хомут по рукаву. Нужны пассатижи.

Сожать хомут крепления воздухоподводящего рукава  Шкода Октавия

Пассатижи Шкода Октавия

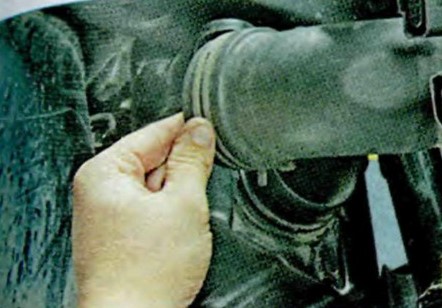

6. Снимите рукав с патрубка глушителя шума впуска.

Снимите рукав с патрубка глушителя шума впуска Шкода Октавия

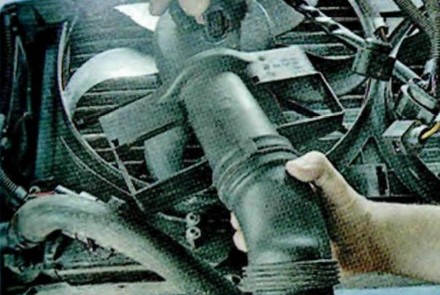

7. Извлеките воздухоподводящий рукав в сборе с диффузором из моторного отсека.

Извлечь воздухоподводящий рукав в сборе с диффузором из моторного отсека Шкода Октавия

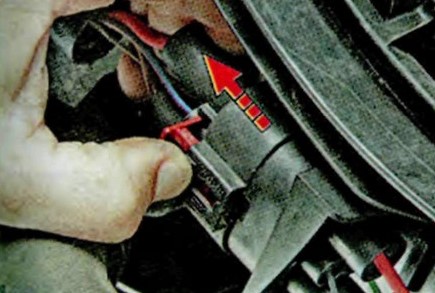

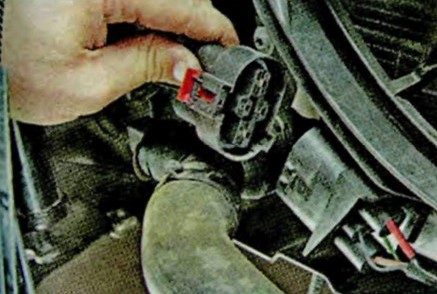

8. Отжав фиксатор в направлении стрелки, отсоедините колодку жгута проводов электровентиляторов.

отсоединить колодку жгута проводов электровентиляторов Шкода Октавия

отсоединить колодку жгута проводов электровентиляторов Шкода Октавия

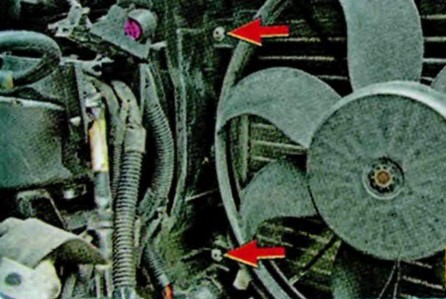

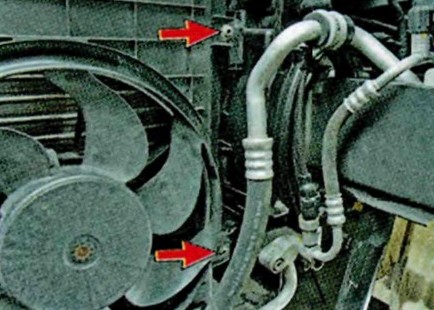

9. Отверните по два винта крепления кожуха вентиляторов радиатора Шкода Октавия с левой и правой стороны. Понадобится TORX ключ T30.

винты крепления кожуха вентиляторов радиатора Шкода Октавия

винты крепления кожуха вентиляторов радиатора Шкода Октавия

TORX ключ T30 Шкода Октавия

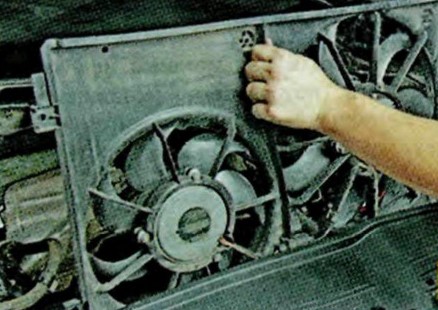

10. Снимите кожух с электровентиляторами радиатора Шкода в сборе, выводя нижние опоры кожуха из зацепления с радиатором.

Снять кожух с электро-вентиляторами радиатора Шкода Октавия в сборе

11. Установите детали в порядке, обратном снятию.
