Снятие и установка генератора Skoda Octavia

Для снятия и установки генератора Шкода Октавия Вам потребуются: ключи «на 13», «на 16», вороток, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите адсорбер.

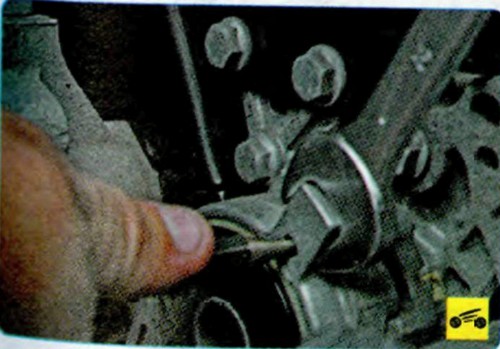

3. Захватите ключом «на 16» выступ на подвижной части автоматического натяжителя ремня генератора...

4. …вставьте вороток в отверстие на выступе, поверните ключом корпус натяжителя...

5. ...до момента совпадения с отверстием на неподвижной части натяжителя и зафиксируйте воротком натяжитель в этом положении.

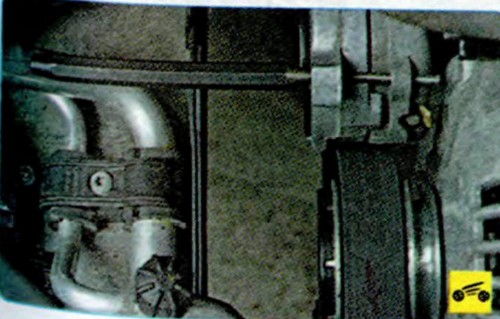

6. Снимите ремень со шкива генератора.

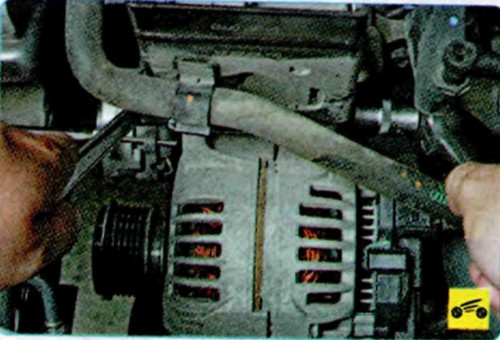

7. Отверните верхнюю гайку крепления генератора...

8. ...удерживая вторым ключом болт от проворачивания.

9. Выверните нижний болт крепления генератора.
ПРИМЕЧАНИЕ

В нижнем креплении генератора гайка не используется.

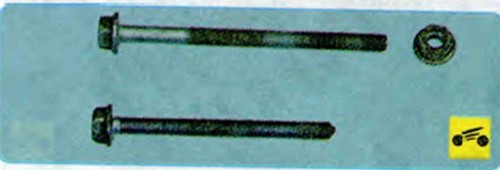

Обратите внимание на разную длину болтов - нижний болт короче верхнего.

10. Сожмите фиксатор.

11. ...и отсоедините от генератора колодку жгута проводов.

12. Для снятия и установки генератора подденьте генератор монтажной лопаткой или большой отверткой...

13. ...и сдвиньте его с места крепления.

14. Поддев отверткой, снимите защитный колпачок с клеммы силового провода.

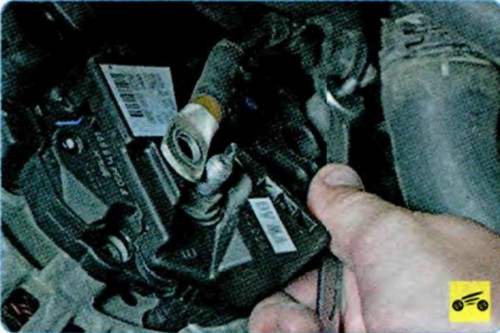

15. При снятии и установке генератора отверните гайку крепления наконечника провода...

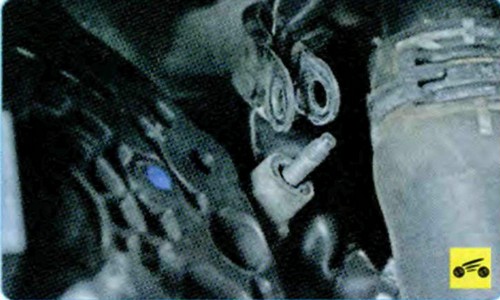

16. ...и отсоедините провод от вывода генератора.

17. Отверните гайку...

18. ...и снимите с генератора держатель силового провода.

19. Снимите генератор с автомобиля.
20. Установите генератор в порядке, обратном снятию.

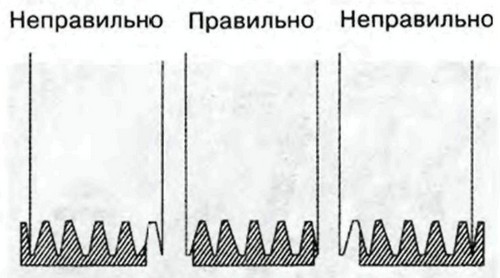

21. Убедитесь, что при установке ремня привода клиновые дорожки совпали с ручьями шкивов.
22. После снятия и установки генератора проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах. Проверьте, что натяжение ремня соответствует норме.

См. также: Генератор Шкода Октавия.  Аккумулятор Шкода Октавия.
