Снятие и установка головки блока цилиндров

Если необходим ремонт головки блока цилиндров Шкода Октавия, снимите ее. В большинстве случаев ремонт головки блока цилиндров заключается в притирке или замене клапанов и их направляющих втулок, в замене или шлифовке седел клапанов. Причем для выполнения работ, связанных с ремонтом направляющих втулок клапанов и седел, требуются специальные инструменты и оборудование, поэтому эти работы нужно выполнять в специализированном сервисе. При таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление привалочной поверхности к блоку цилиндров, головку блока заменяют.
Для снятия и установка головки блока цилиндров Вам потребуются: ключи «на 10», «на 12», «на 17», свечной ключ, намагниченная отвертка (или пинцет) для снятия сухарей клапанных пружин, приспособление для сжатия клапанных пружин.

1. Снимите декоративный кожух двигателя.
2. Отсоедините от патрубков крышки головки блока шланги системы вентиляции картера.
3. Снимите впускной коллектор в сборе.
ПРИМЕЧАНИЕ
Уплотнительные прокладки впускного коллектора заменяйте новыми при каждой разборке соединения головки блока цилиндров Шкода Октавия.
4. Выверните все свечи зажигания.
5. Отверните гайки крепления и снимите термоэкран выпускного коллектора.

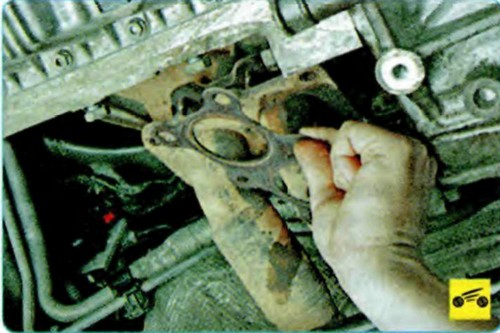

6. Отвернув гайки крепления выпускного коллектора, снимите коллектор и установленную под ним прокладку.

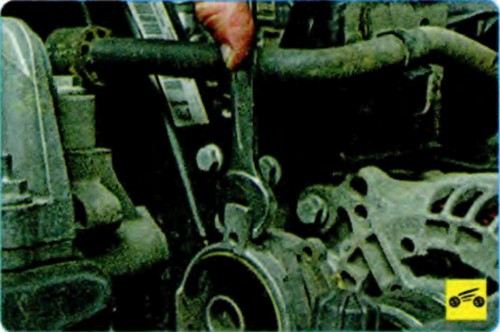

7.  Снимите ремень привода вспомогательных агрегатов.
8. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

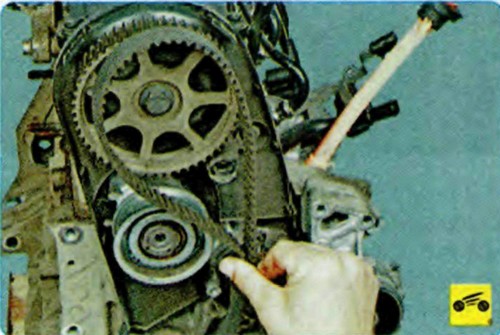

9. Снимите ремень привода газораспределительного механизма.

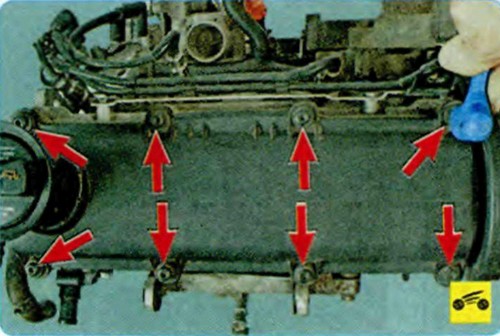

10. Выверните восемь винтов крепления крышки головки блока цилиндров Шкода Октавия…

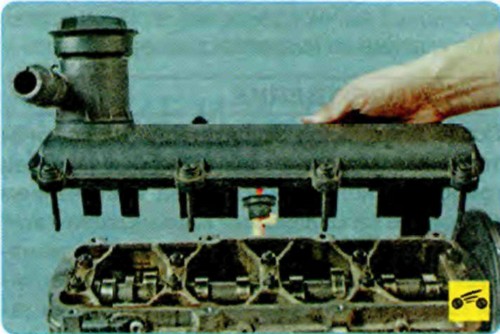

11. …снимите крышку и установленную под ней прокладку.

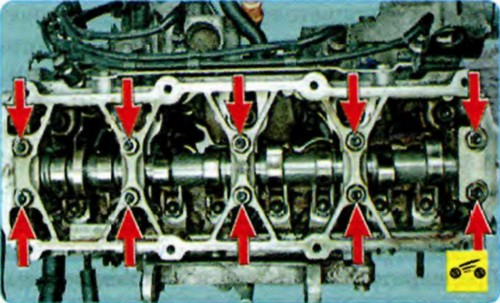

12. Отверните десять гаек крепления крышки распределительного вала...

13. ...снимите крышку…

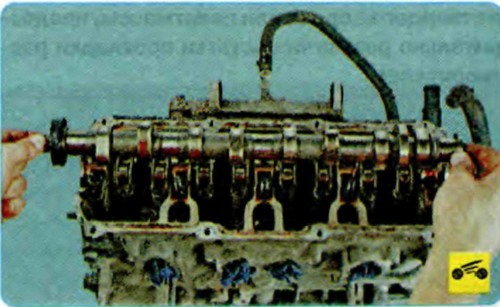

14.  ...и извлеките распределительный вал.
