Снятие и установка измерителя массы воздуха Mercedes-Benz W203

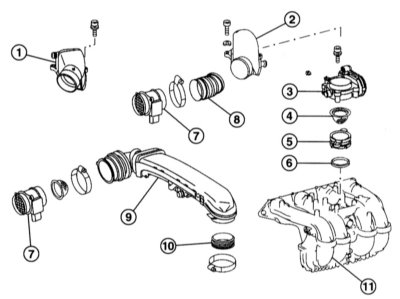

Измеритель массы воздуха и впускной трубопровод

1 — Воздухозаборник;

2 — Соединительный элемент;

3 — Исполнительный механизм дроссельной заслонки;

4 — Демпфер;

5 — Фланец впускного трубопровода;

6 — Прокладка;

7 — Измеритель массы воздуха;

8 — Воздушный шланг;

9 — Воздушный канал;

10 — Уплотнение;

11 — Впускной трубопровод.

6-цилиндровый бензиновый двигатель 112

Снятие

1. Снимите корпус воздушного фильтра с крышки головки цилиндров вертикально вверх.

2. Рассоедините разъём измерителя массы воздуха.

3. Снимите шланг вентиляции с измерителя и отсоедините от держателя.

4. Освободите верхний фиксатор измерителя массы воздуха.

5. Потяните крючком верхний фиксатор на патрубке всасывания воздуха. Таким образом, отожмите измеритель массы назад настолько, чтобы фиксатор больше не мог зафиксироваться.

6. Нажмите фиксатор патрубка всасывания воздуха отвёрткой вниз.

7. Снимите измеритель массы воздуха с впускного трубопровода.

Установка

1. Установка выполняется в последовательности, обратной снятию.

2. Проверьте визуально уплотнительные кольца измерителя массы на наличие повреждений, при необходимости замените.

3. Перед установкой корпуса воздушного фильтра смажьте тонким слоем смазки, например, «NaphtolenH» резиновые элементы на крышках головки цилиндров и уплотнительное кольцо измерителя.
