Снятие и установка катушек зажигания Ford Focus 3

На двигателе объемом 1,6 л выполните следующие операции.
Вам потребуется ключ TORX Т25.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор...

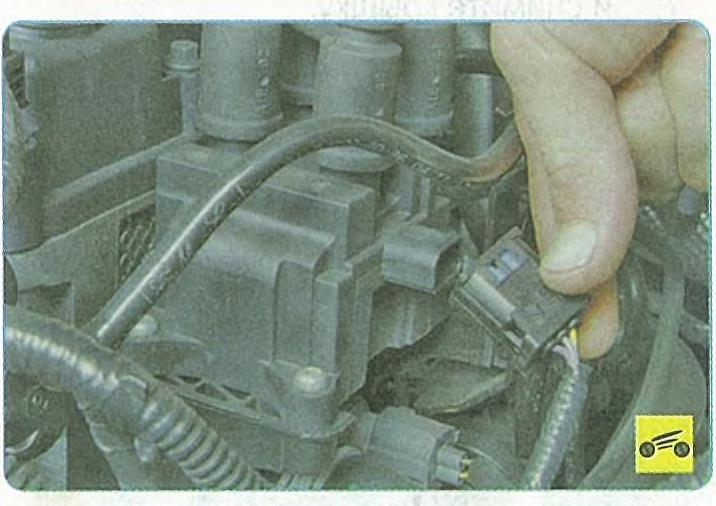

3. ...и отсоедините от катушки зажигания колодку жгута проводов.

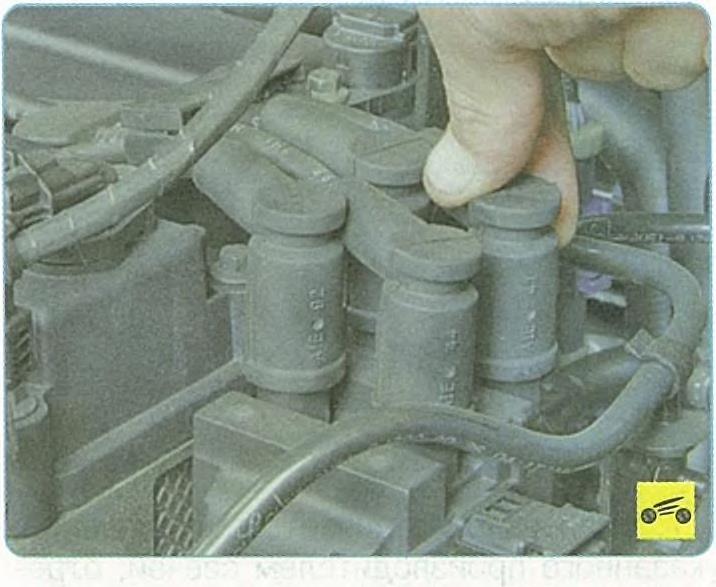

4. Отсоедините от катушки зажигания наконечники высоковольтных проводов.

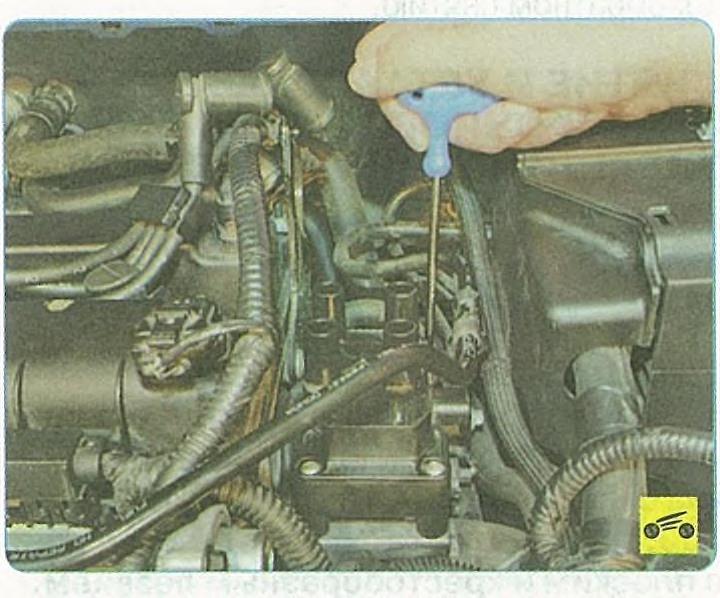

5. Выверните четыре винта крепления...

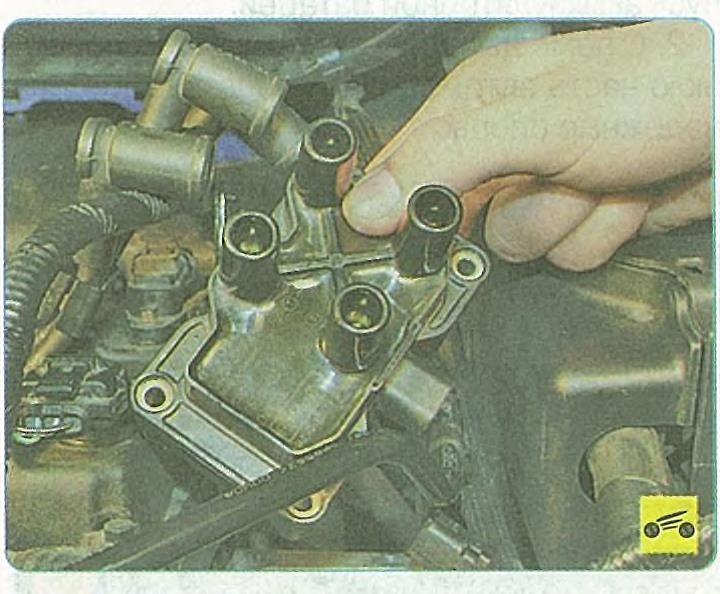

6. ...и снимите катушку зажигания.
7. Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

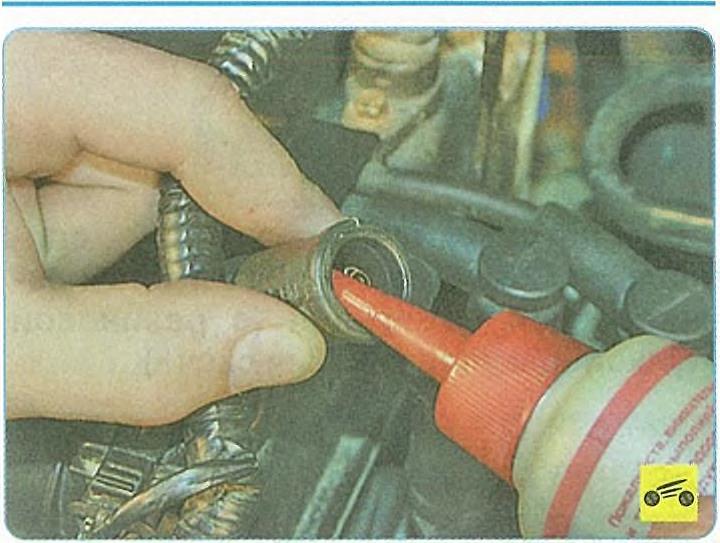

Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой (например, техническим вазелином).​

На двигателе объемом 2 л выполните следующие операции.
Вам потребуется ключ «на 10».​

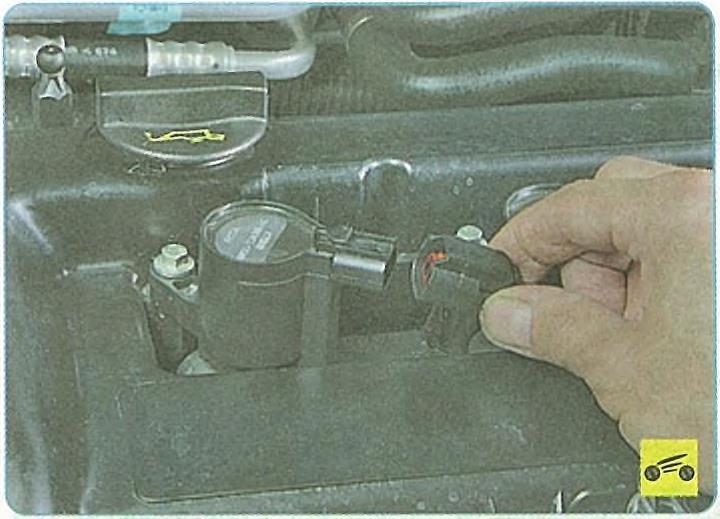

1. Отсоедините колодку жгута проводов от катушки зажигания.

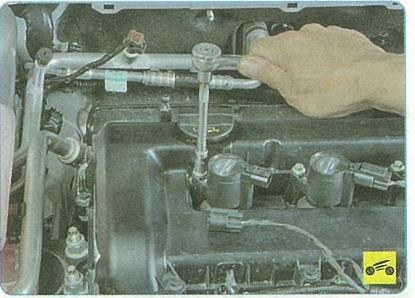

2. Выверните болт крпления...

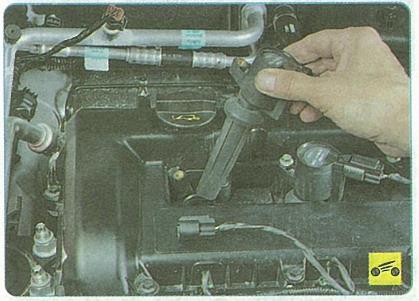

3. ...и снимите катушку зажигания.
4. Аналогично снимите катушки зажигания других цилиндров.
5. Установите катушки в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
