Снятие и установка колодок тормозных механизмов задних колёс Audi A4 (B6)

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Специальное приспособление AUDI-3272
  • Домкрат винтовой
  • Балонный ключ
  • Гаечный ключ рожковый
  • Вороток под торцевую насадку
  • Насадка на вороток 18 мм

Детали и расходники:

  • Комлект задних тормозных колодок

Схема тормозного механизма задних колёс С38

Тормозные механизмы задних колёс С38 Audi A4 2

1 — болт;

2 — тормозные колодки;

3 — болт с зубчатым буртиком;

4 — направляющая в комплекте с направляющими пальцами и защитной крышкой;

5 — болт с зубчатым буртиком;

6 — тормозной диск;

7 — корпус суппорта.

Примечание:

Имеются различные исполнения задних тормозов. Поэтому предварительно, с помощью иллюстрации, выясните, какое исполнение применено на Вашем автомобиле.

Снятие и установка задних колодок на Ауди А4 В6

1. Поднимите и установите автомобиль на подставки.

Предупреждение:

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с разделом Поддомкрачивание и буксировка.

2. Пометьте на шине направление её вращения. Отверните болты крепления колеса. Поднимите и установите на подставки переднюю часть автомобиля и снимите колесо.

Предупреждение:

Если тормозные колодки будут вновь устанавливаться, то их необходимо при снятии пометить. Не допускается смена местами наружных и внутренних тормозных колодок, а также перестановка их с правого на левое колесо. Замените все тормозные колодки передних колёс, даже если предела износа достигла тормозная колодка одной стороны.

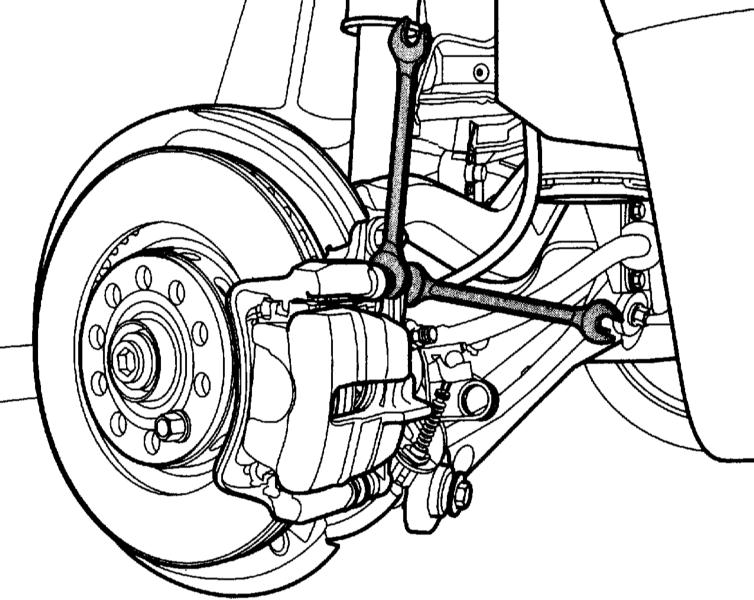

3. Выверните болты крепления корпуса суппорта. При этом удерживайте направляющие пальцы от проворачивания.

Снятие болтов крепления корпуса суппорта тормозного механизма задних колес Audi A4 2 (B6)

4. Снимите корпус суппорта и выньте тормозные колодки.

Предупреждение:

При снятых тормозных колодках не нажимайте на педаль тормоза, в противном случае поршень может быть выдавлен из корпуса. В этом случае необходимо снять в комплекте суппорт и поршень и сдать их в ремонт на СТО.

5. Для установки колодок вдавите поршень в корпус.

Предупреждение:

Ни в коем случае не давите на поршень с помощью обычного приспособления или рукоятки молотка, при этом может быть повреждён механизм регулировки стояночного тормоза.

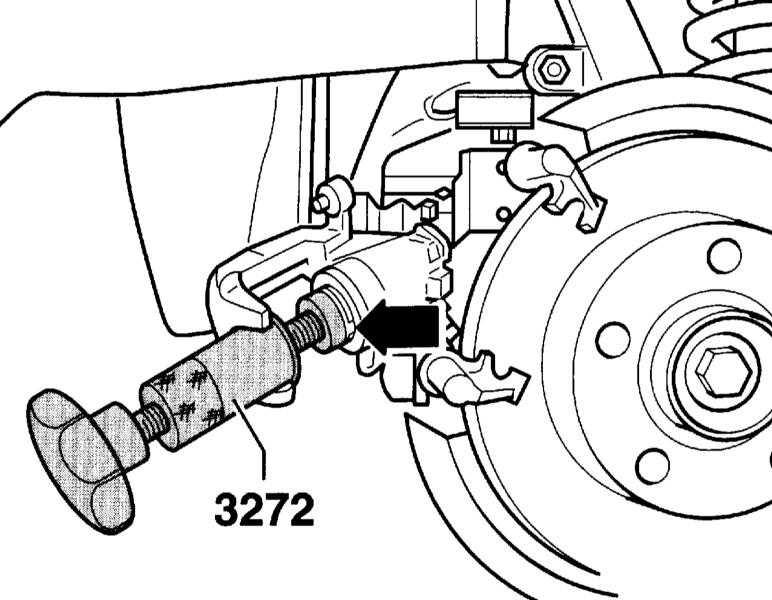

6. Для отворачивания установите специальное приспособление AUDI-3272 так, чтобы его буртик прилегал к суппорту. Поверните рукоятку влево до упора. Шпиндель поверните вправо и выверните поршень.

Выворачивание поршня тормозного механизма задних колес Audi A4 2 (B6)

7. Если специального приспособления в наличии нет, то запилите соответствующим образом металлическую планку и вставьте её в оба паза поршня. Поверните поршень с усилием в обратную сторону.

Предупреждение:

При повороте поршня тормозная жидкость выдавливается из тормозного цилиндра в резервуар. Следите за уровнем жидкости в резервуаре, при необходимости, отсосите её.

Для отсасывания тормозной жидкости применяйте пластиковую бутылку, которая предназначена только для этой цели. Не применяйте для этого бутылку для питьевой жидкости! Тормозная жидкость ядовита и ни в коем случае не должна отсасываться ртом через шланг. Применяйте для этого сифон. При замене тормозных колодок уровень тормозной жидкости в резервуаре не должен превышать отметки MAX, т.к. жидкость при нагревании расширяется. Вытекающая жидкость попадает на главный тормозной цилиндр, разрушает его покрытие и приводит коррозии.

Для очистки тормозов применяйте только спирт. Направляющую поверхность и посадочное место колодок в шахте корпуса очистите тряпкой. Ни в коем случае не применяйте для этого инструмент с острыми кромками.

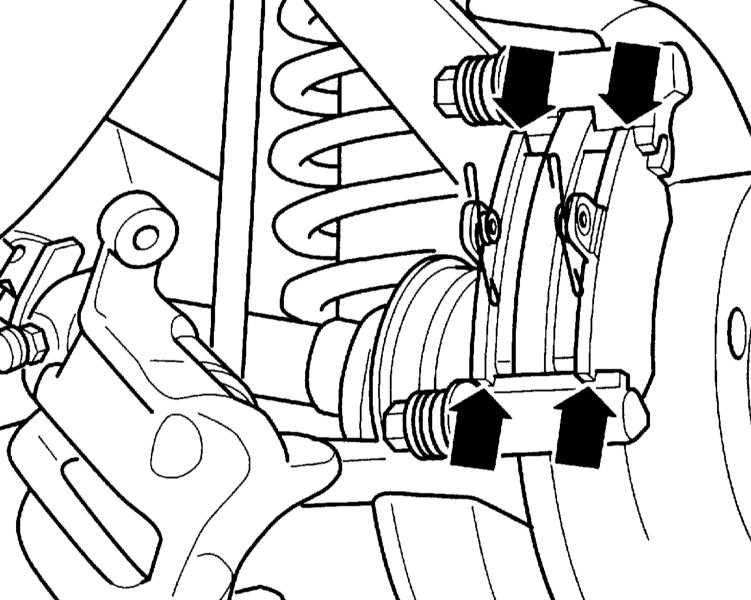

8. Установите тормозные колодки на место.

Установка колодок тормозного механизма C38 задних колес Audi A4 2 (B6)

9. Установите корпус суппорта и закрепите его новыми самостопорящимися болтами.

Примечание:

В ремонтном комплекте имеются самостопорящиеся болты, которые необходимо установить.

10. Соблюдая направление вращения, закрепите колёса. Опустите автомобиль на колёса и только после этого затяните болты крепления крест-накрест.

Примечание:

Несколько раз, стоя сильно нажмите педаль тормоза так, чтобы ощутить сопротивление. Таким образом тормозные колодки прилегают к диску и занимают свое рабочее положение.

11. Проверьте тормозную жидкость в резервуаре, при необходимости, долейте жидкость до отметки MAX.

12. Осторожно дайте приработаться новым тормозным колодкам. Для этого несколько раз затормозите автомобиль со скорости 80 до 40 км/час, несильно нажимая на педаль тормоза. Между торможениями дайте тормозам охладиться.

Примечание:

После установки новой тормозной колодки её необходимо приработать. Для этого первые 200 км пути не применяйте без надобности резкие торможения.

Суппорт С43 с автоматической установкой Ауди А4 В6

1. Для снятия зафиксируйте тормозной диск одним болтом крепления колеса.

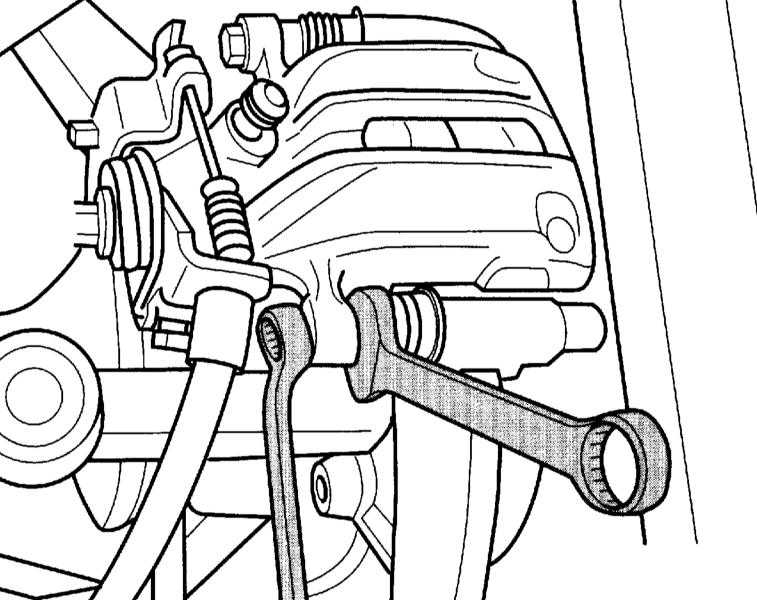

2. Отверните болты от корпуса суппорта, используя для удержания гаечный ключ.

Снятие креплений суппорта тормозных механизмов задних колес Audi A4 2

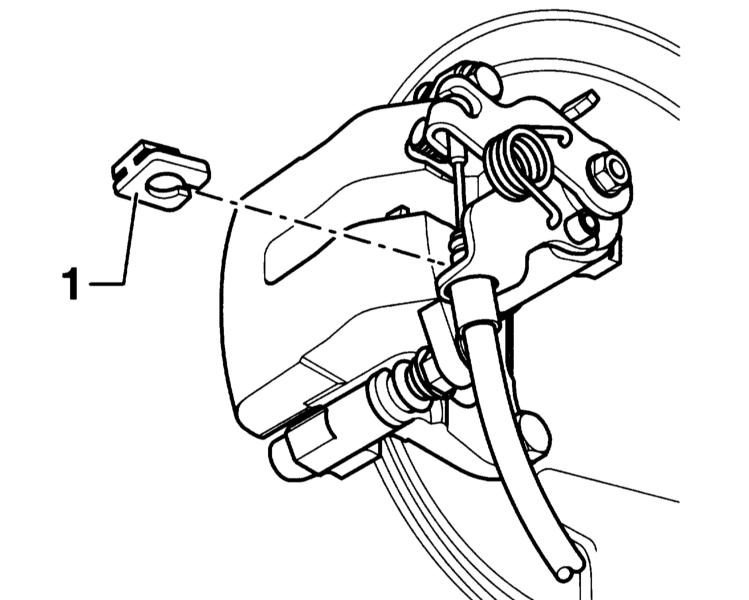

3. Отпустите рычаг стояночного тормоза. Выньте на держателе стопорную шайбу (1) троса привода тормоза и отсоедините трос у суппорта.

Снятие стопорной шайбы троса привода тормоза Audi A4 2

4. Снимите корпус суппорта и привяжите его проволокой к подвеске так, чтобы тормозной шланг не был натянут или повреждён.

5. Выньте тормозные колодки.

6. Снимите направляющие скобы.

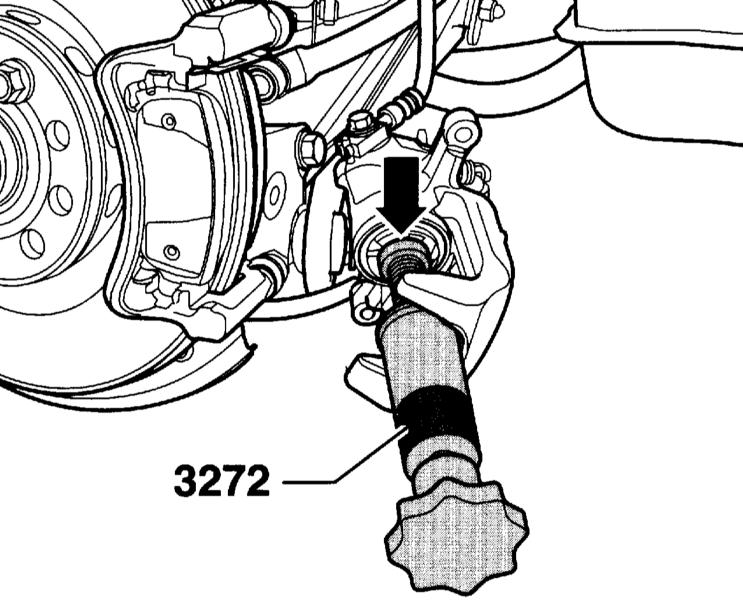

7. Для установки колодок тормозных механизмов задних колёс вверните поршень вращением по часовой стрелке с помощью специального приспособления 3272. Операция требует приложения усилия.

Вкручивание поршня тормозных механизмов задних колёс Audi A4 2

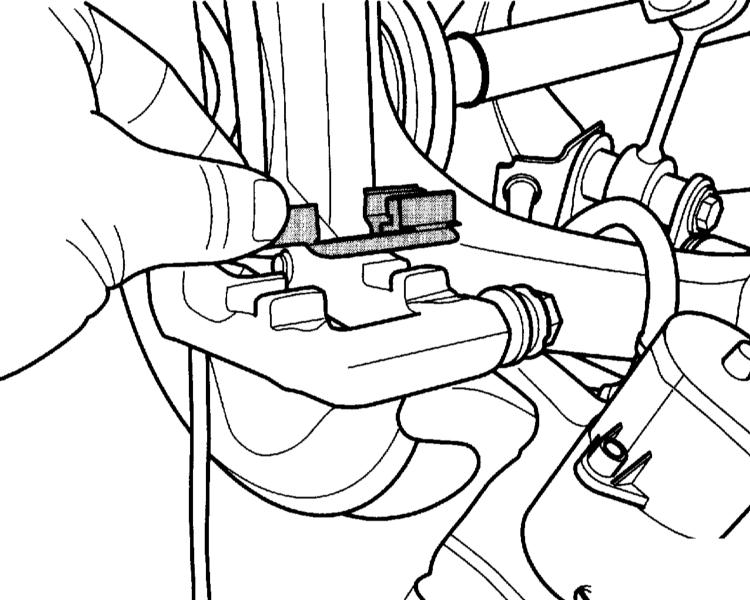

8. Установите на место стопорные пружины колодок.

Установка стопорных пружин колодок тормозных механизмов задних колёс Audi A4 2

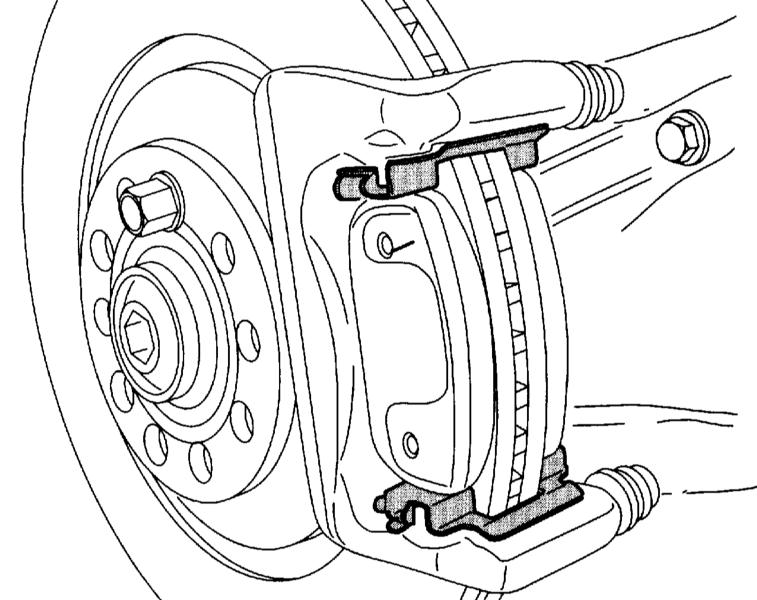

9. Установите на место тормозные колодки. Следите за тем, чтобы тормозные колодки сидели на своих опорных поверхностях.

Установка колодок тормозного механизма задних колес C43 Audi A4 2

10. Установите на место корпус суппорта и затяните новые болты крепления.

Примечание:

Установите 4 самостопорящихся болта, имеющихся в ремонтном комплекте. Следите за тем, чтобы тормозной шланг не скручивался.

11. Соедините трос стояночного тормоза с суппортом и зафиксируйте стопорной шайбой.

Соединение троса стояночного тормоза с суппортом задних колес Audi A4 2

12. Отрегулируйте стояночный тормоз, обратитесь к разделу Регулировка стояночного тормоза.
