Снятие и установка контроллера Daewoo Sens

Инструменты:

• Гаечный ключ рожковый 8 мм
• Гаечный ключ накидной изогнутый 10 мм

Детали и расходники:

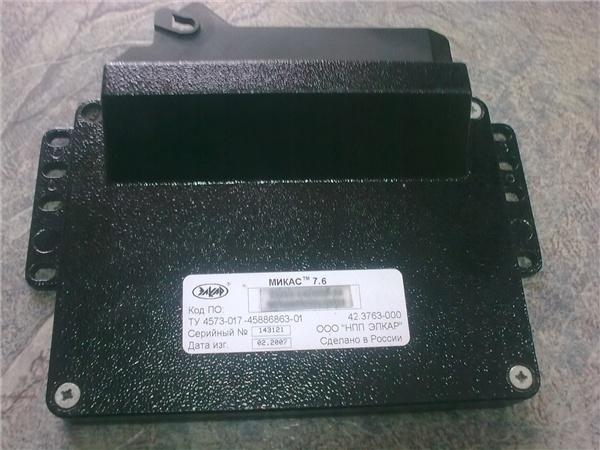

• Контроллер (ЭБУ) T1311-1411020 (при необходимости)

Примечание:

Контроллер (ЭБУ) Сенс установлен под пасажирским сиденьем.
Снимайте контроллер для его замены в случае неисправности, для перепрограммирования (перепрошивки) или в других случаях (сушильные камеры с температурой воздуха 80°С и выше и т.п.).

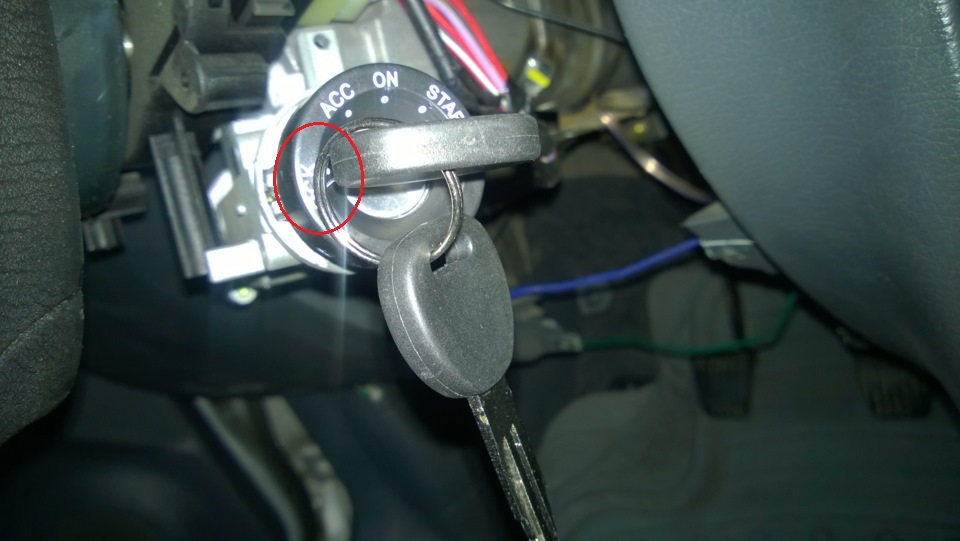

1. Выключите зажигание, повернув ключ в положение "LOCK".

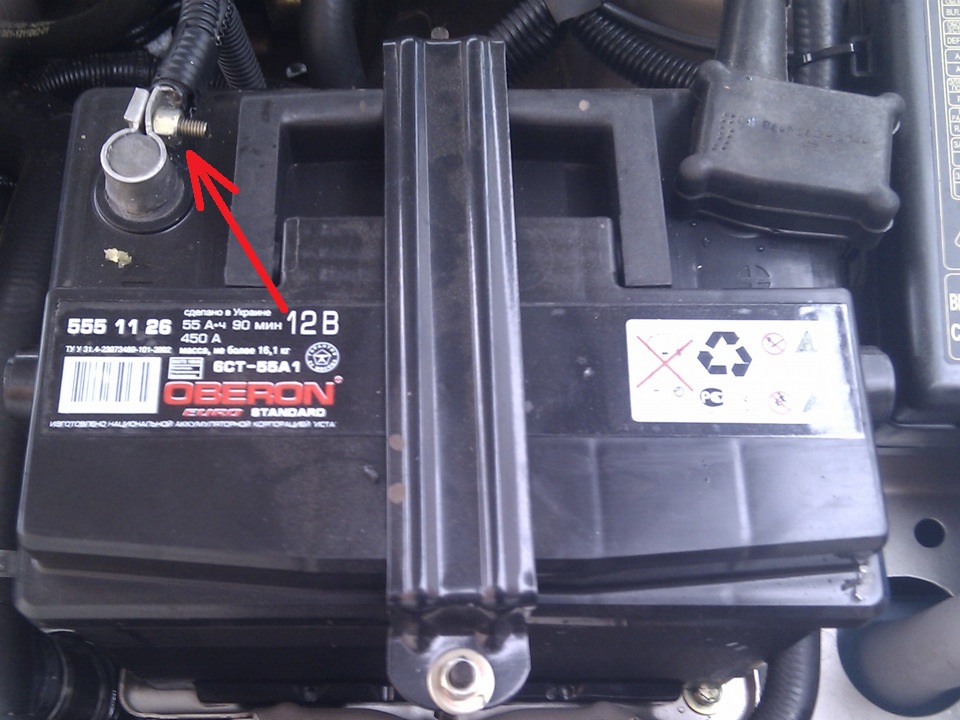

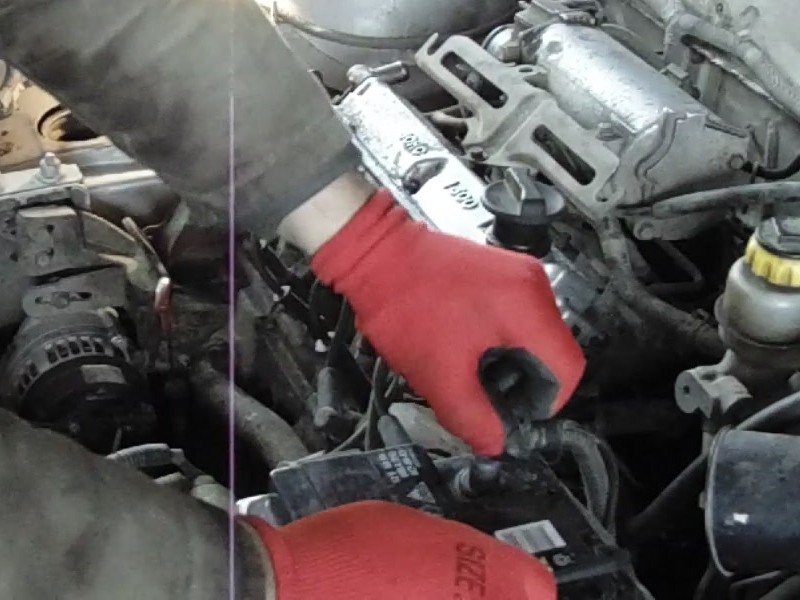

2. Перед тем, как снять ЭБУ, отсоедините провод от клеммы "минус" аккумуляторной батареи.

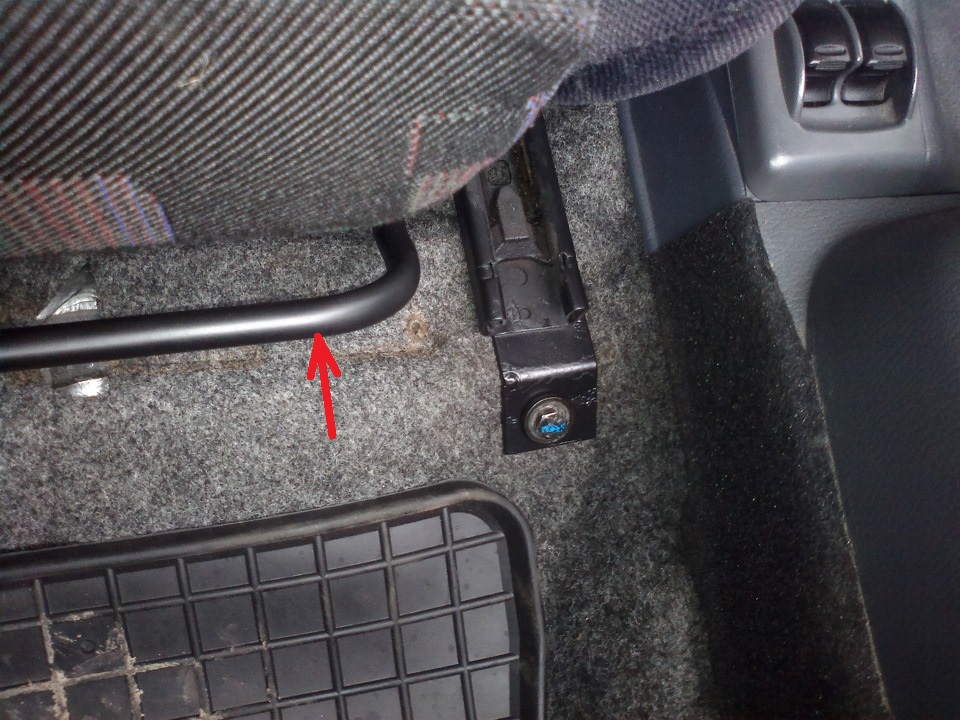

3. Отодвиньте пассажирское сиденье максимально назад, потянув вверх за ручку, размещение которой показано на фото ниже.

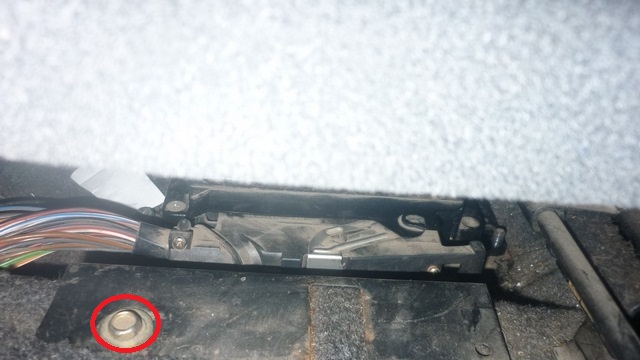

4. Накидным ключом "на 10" отверните болт крепления кронштейна контроллера к кузову.

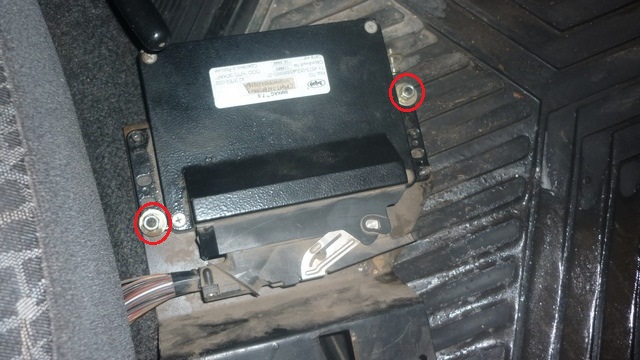

5. Извлеките контроллер с кронштейном из-под сиденья и отверните две гайки крепления ЭБУ Сенс к кронштейну для их разъединения.

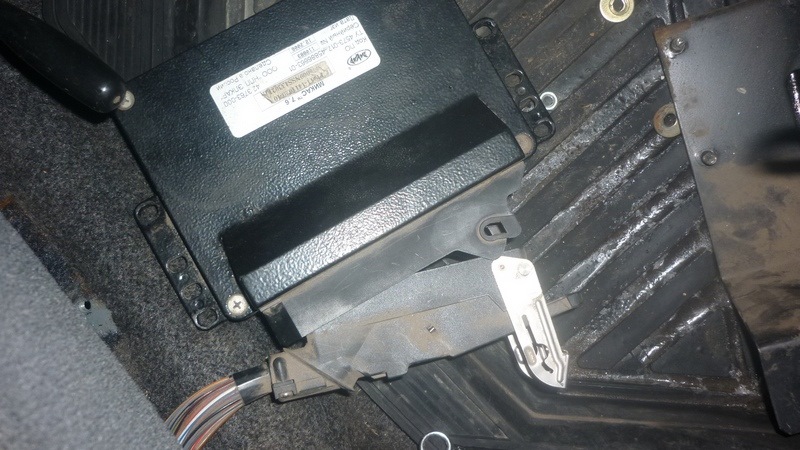

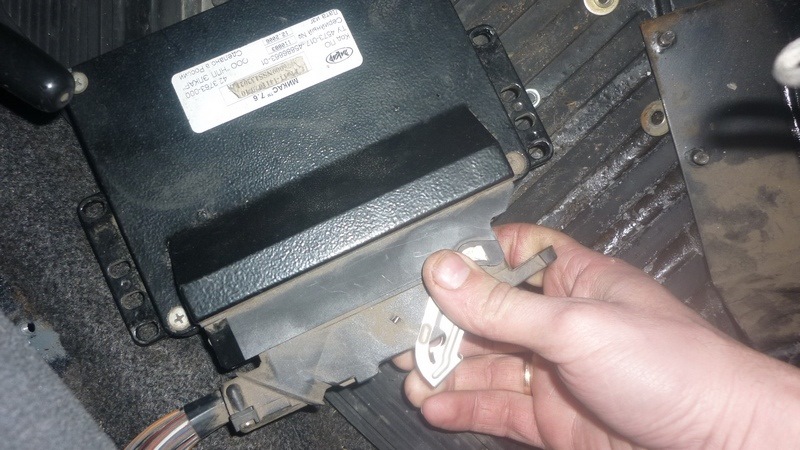

6. Отключите колодку жгута проводов от контроллера, потянув за ее фиксатор, как показано на фото ниже.

7. Снимите контроллер с автомобиля.

Примечание:

При выявлении неисправности проводится только замена ЭБУ двигателя, а ремонт контроллера дол­жен производиться только на заводе-изготовителе. Разборка контроллера категорически запрещена. Для пре­дотвращения повреждений контрол­лера при отсоединении провода от клеммы «минус» аккумуляторной батареи или жгута проводов от контроллера зажигание должно быть выключено. В случае возможного повышения температуры воздуха выше 80°С, например, в сушильных камерах, снимите контроллер с автомобиля.

8. Установите контроллер Сенс на место в последовательности, обратной снятию.
