Снятие и установка монтажных блоков Ford Focus 3

Вам потребуется отвертка с плоским лезвием.
Для снятия монтажного блока, расположенного в салоне, выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.

3. Снимите защитный кожух.

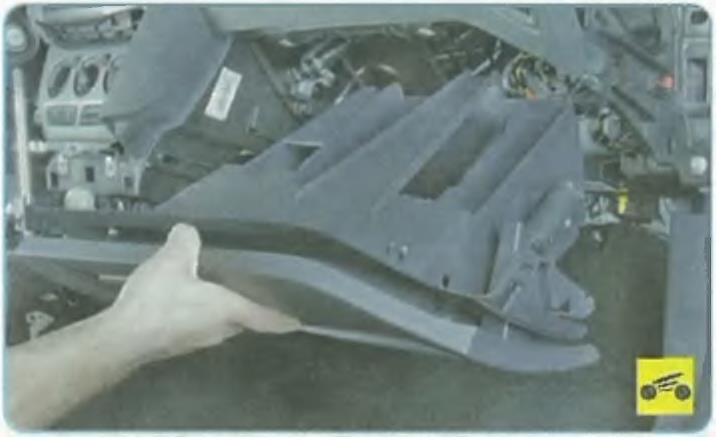

4. Снимите вещевой ящик в сборе с корпусом.

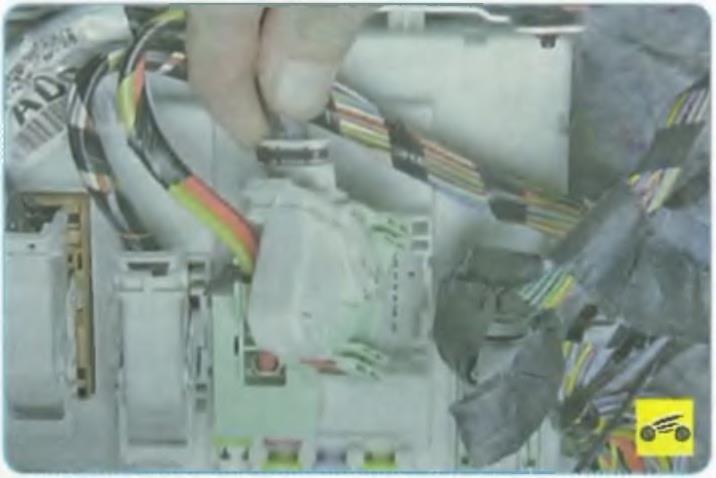

5. Сожмите фиксаторы...

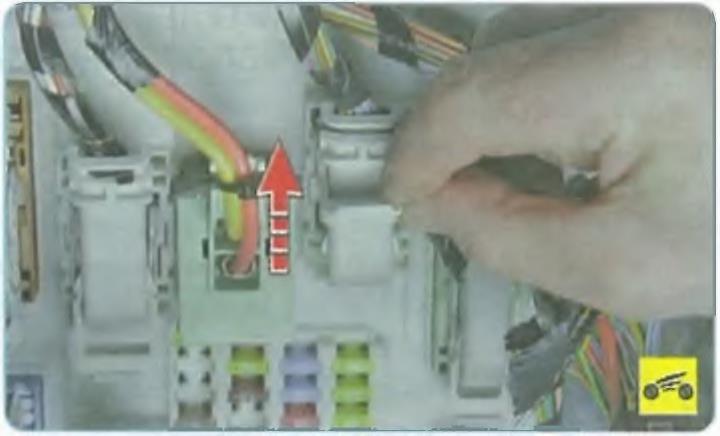

6. ...сдвиньте фиксирующую скобу...

7. ...и отсоедините колодку жгута проводов от монтажного блока.

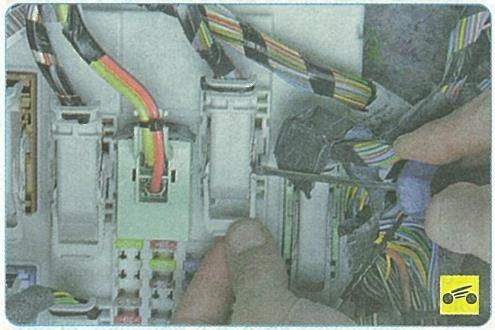

8. Аналогично отсоедините остальные колодки от монтажного блока.

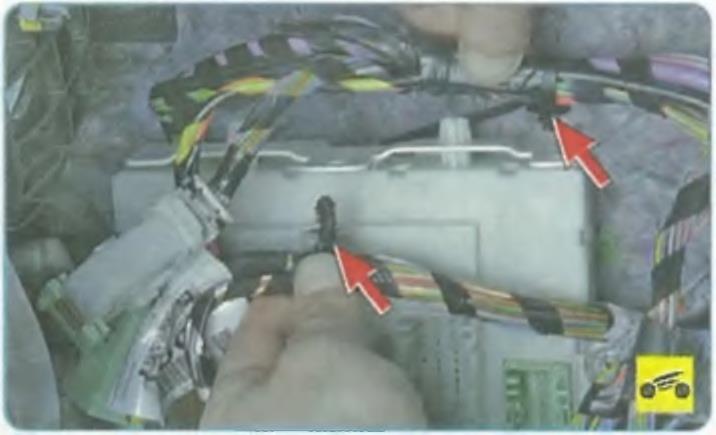

9. Извлеките из корпуса монтажного блока два держателя жгутов проводов.

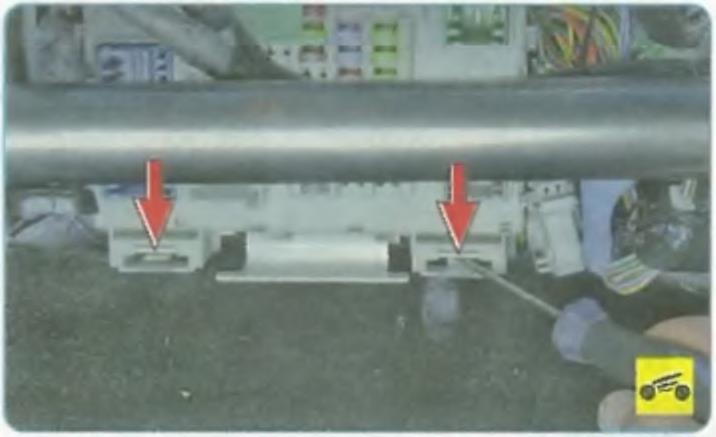

10. Отожмите два фиксатора крепления монтажного блока...

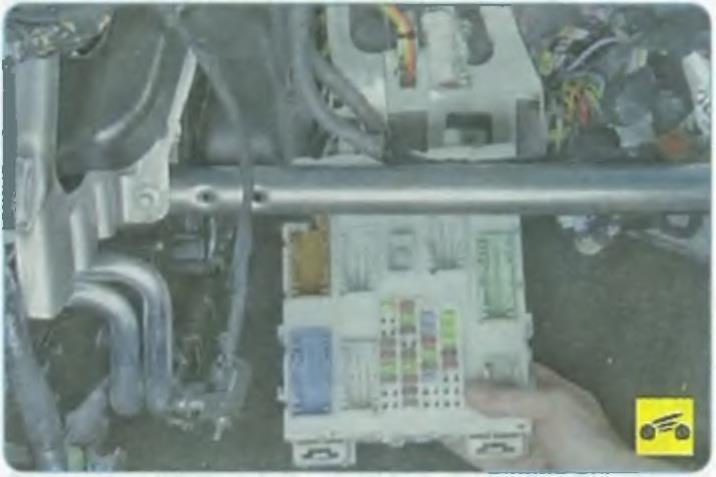

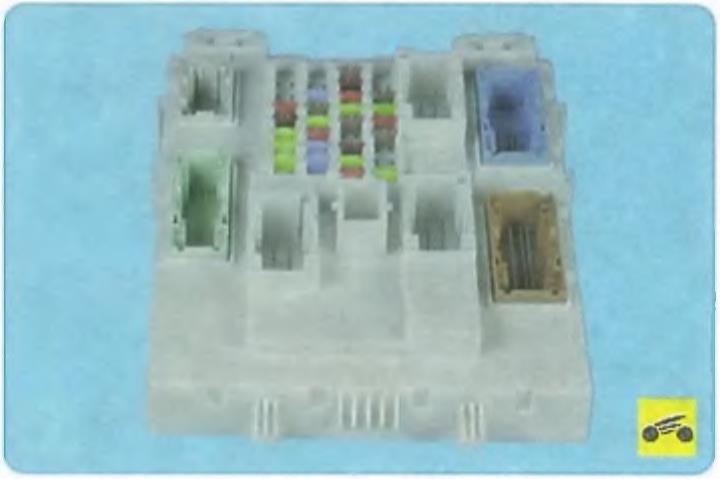

11. ...и снимите монтажный блок с автомобиля.

12. Установите монтажный блок в порядке, обратном снятию.
В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
