Снятие и установка накладок, колодкок и барабана стояночного тормоза

СЪЕМ И УСТАНОВКА

Этапы снятия

1. Заглушка

2. Суппорт заднего тормоза в сборе

3. Диск заднего тормоза

4. Стяжная пружина тормозной колодки

5. Стяжная пружина тормозной колодки

6. Направляющая тормозной колодки

7. Регулировка колесной пружины

8. Регулировочное устройство в сборе

9. Стойка

10. Соединение колодки с пружиной

11. Прижимной штифт колодки

12. Прижимной колпачок колодки

13. Прижимная пружина колодки

14. Колодка в сборе и узел тормозной накладки

15. Штифт

16. Задний тросик стояночного тормоза

17. Уплотнительное кольцо

18. Колодка и рычаг в сборе

19. Фиксатор

20. Волнистая шайба

21. Рычаг стояночного тормоза

22. Колодка в сборе и узел тормозной накладки

ЭТАПЫ СНЯТИЯ

СЪЕМ СУППОРТА ЗАДНЕГО ТОРМОЗА В СБОРЕ

Снимите суппорт заднего тормоза в сборе и зафиксируйте его с помощью проволоки.

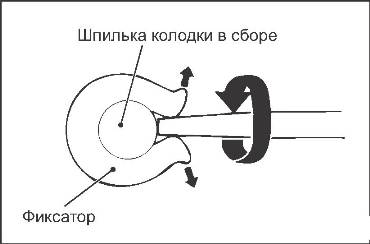

ИЗВЛЕЧЕНИЕ ФИКСАТОРА

Чтобы разомкнуть соединение фиксатора, используйте отвертку с плоским наконечником или однотипный инструмент. Затем извлеките фиксатор.

ЭТАПЫ МОНТАЖА

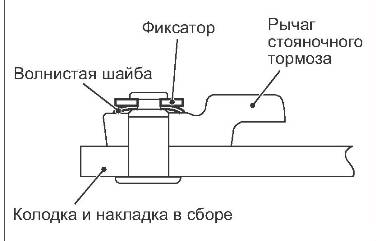

УСТАНОВКА ВОЛНИСТОЙ ШАЙБЫ

Установите волнистую шайбу в направлении, указанном на рисунке.

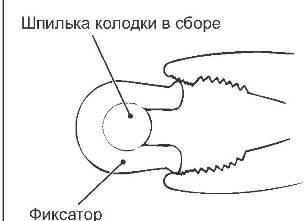

УСТАНОВКА ФИКСАТОРА

С помощью плоскогубцев или схожего инструмента закрепите конец фиксатора на штифте.

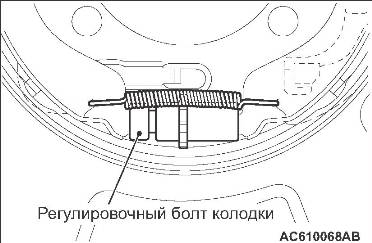

УСТАНОВКА РЕГУЛИРУЮЩЕГО УСТРОЙСТВА

Установите узлы регулирующего устройства. Регулирующий болт колодки правого колеса следует закрепить в задней части автомобиля, левого колеса - в передней части.

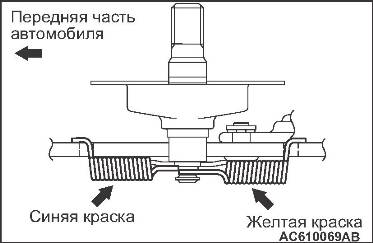

УСТАНОВКА СТЯЖНОЙ ПРУЖИНЫ

Стяжные пружины не являются взаимозаменяемыми, посколько их нагрузки различны. Пружину, помеченную голубым цветом, необходимо установить в передней части автомобиля, а пружину с желтой отметкой ~ в задней части.

ПРИМЕЧАНИЕ: На рисунке изображено заднее левое колесо. Заднее правое колесо симметрично ему.

ПРОВЕРКА ТОЛЩИНЫ ФРИКЦИОННОЙ ТОРМОЗНОЙ НАКЛАДКИ
