Снятие и установка облицовки передней двери Audi A4

Облицовка передней двери:

•    1 — клеммная гайка, 4 шт.;
•    2 — винт, 4 шт.;
•    3 — винт, 2 шт.;
•    4 — декоративная планка;
•    5 — крышка;
•    6 — винт;
•    7 — разжимная гайка, 4 шт.;
•    8 — облицовка двери.

1. Снятие облицовки передней двери. Откройте дверь. Извлеките крышку (5) из подлокотника и выверните 2 винта (3).

2. Выверните винт (6), отсоедините от облицовки (8) декоративную планку (4) и снимите её вперед.

3. Выверните 4 винта (2). Введите в районе зажимов между панелью двери и облицовкой пластмассовый клин и отсоедините облицовку (8).

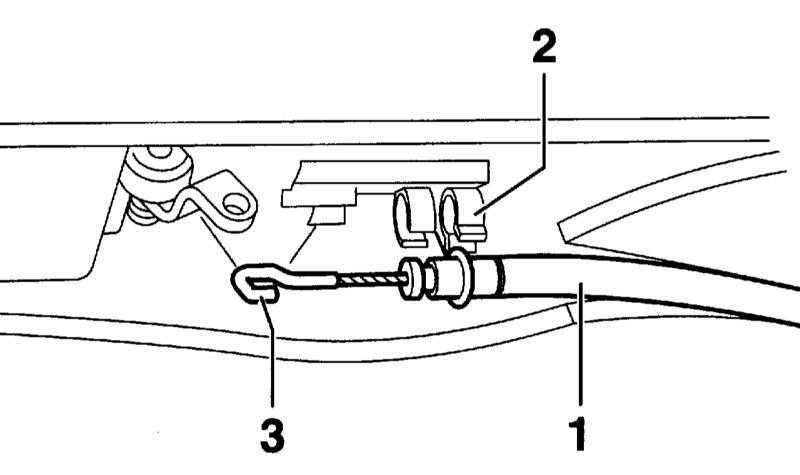

4. Немного отсоедините облицовку израмы двери, вытяните трос (1) привода двери из направляющей (2) и отсоедините его.

5. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

6. Рассоедините разъём блока управления стеклоподъёмником.

7. Рассоедините разъём громкоговорителя.

8. Снимите облицовку с рамы двери.

9. Установка облицовки передней двери. Перед установкой проверьте правильность положения зажимных гаек (1) и разжимных гаек (7) на раме двери, обратитесь к иллюстрации в начале статьи.

10. Установка выполняется в последовательности, обратной снятию. При этом обратите внимание на то, что крючок (3) тяги показывает наверх.

11. Присоедините отрицательный кабель (-) аккумуляторной батареи.
