Снятие и установка облицовки тоннеля пола Skoda Octavia

Инструмент:

• Ключ с наконечником Torx (звездочка) Т20
• Ключ с наконечником Torx (звездочка) Т25
• Ключ с наконечником Torx (звездочка) Т30
• Гаечный ключ рожковой 10 мм

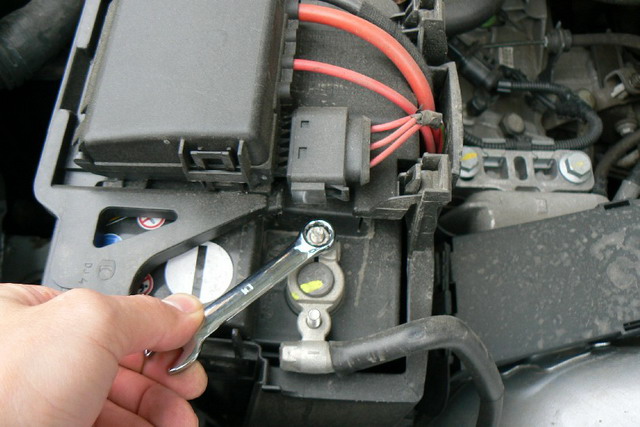

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи Шкода Октавия, как описано здесь. Для этого понадобится ключ на 10.

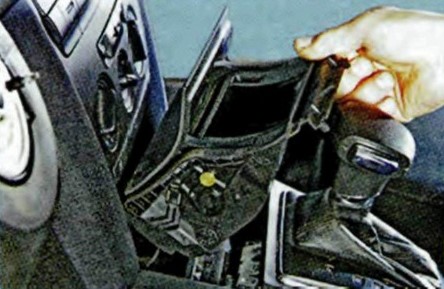

2. Извлеките пепельницу из центрального тоннеля пола.

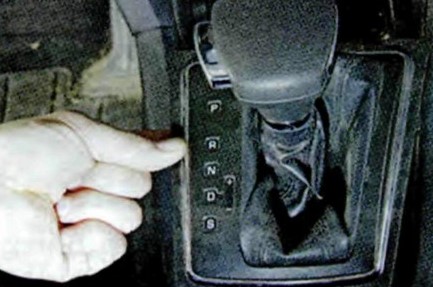

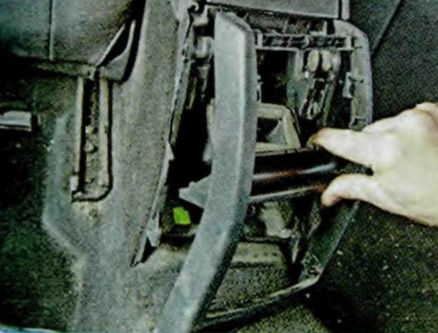

3. Преодолевая сопротивление пластмассовых держателей, извлеките рамку рычага переключения передач из гнезда облицовки.

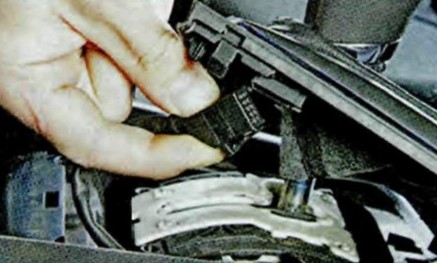

4. Отсоедините колодку жгута проводов от рамки рычага управления коробкой передач.

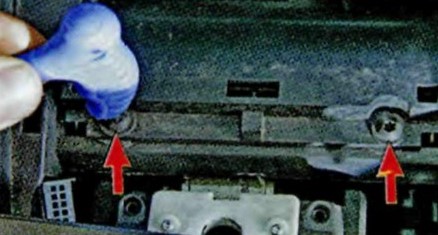

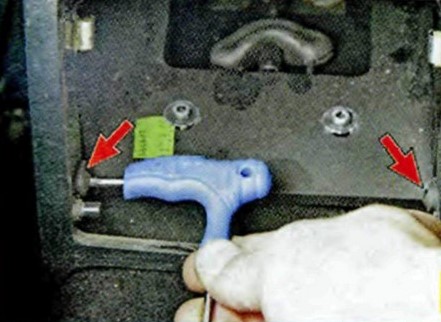

5. Под рамкой рычага переключения передач выверните два винта крепления бокса пепельницы. Нужен ключ TORX Т20.

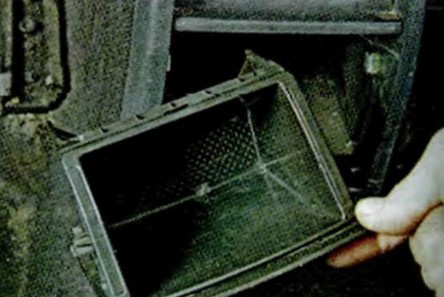

6. Извлеките бокс пепельницы.

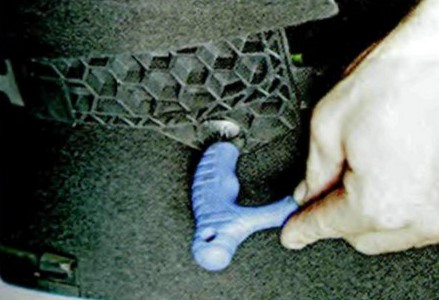

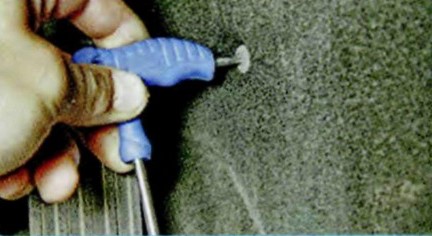

7. Выверните винт крепления левой боковой облицовки тоннеля пола к центральному кронштейну на кузове. Нужен ключ TORX Т30.

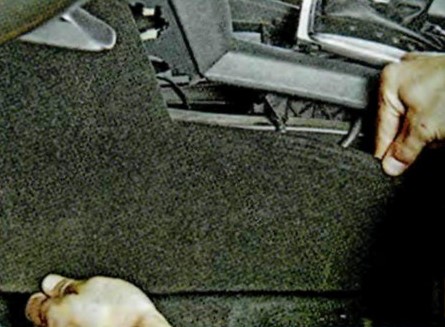

8. Снимите левую боковую облицовка тоннеля пола.

9. Аналогично снимите правую боковую облицовку тоннеля пола.

10. Извлеките пепельницу из гнезда в ней части облицовки тоннеля пола.

11. Преодолевая сопротивление пластмассовых держателей.

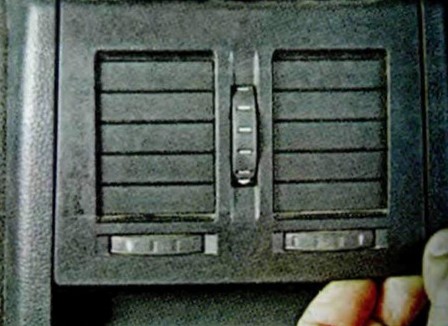

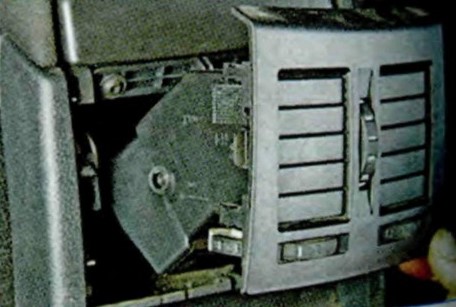

12. Извлеките сопла системы вентиляции и отопления для задних пассажиров.

13. Выверните два винта крепления декоративной вставки облицовки тоннеля пола в ее верхней части. Нужен ключ TORX Т25.

14. Выверните два винта крепления декоративной вставки облицовки тоннеля пола в ее нижней части. Нужен ключ TORX Т25.

15. Снимите декоративную вставку.

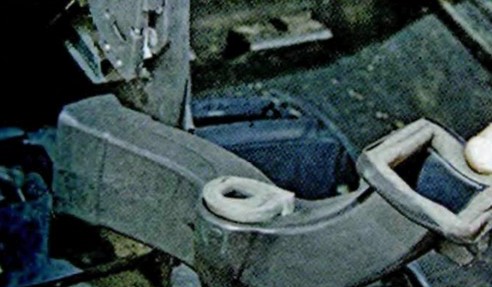

16. Потяните на себя и извлеките воздухоотводящий патрубок.

17. Приподнимите облицовку тоннеля пола и выверните слева и справа винты крепления. Нужен ключ TORX Т25.

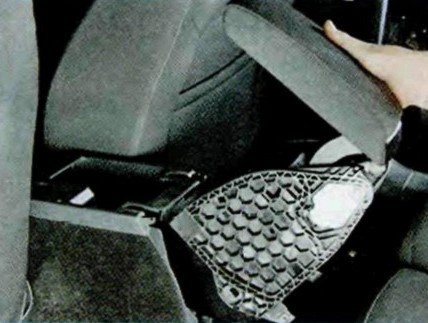

18. Снимите подлокотник.

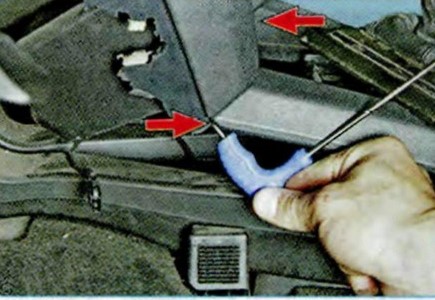

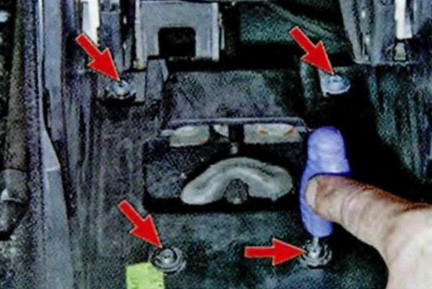

19. Выверните четыре винта крепления облицовки тоннеля пола в задней части. Нужен ключ TORX Т25.

20. Выверните два винта крепления облицовки тоннеля пола в передней части. Нужен ключ TORX Т25.

21. Поднимите рычаг стояночного тормоза до упора вверх.

22. Поверните декоративный чехол рычага переключения передач и приподнимите облицовку тоннеля пола, затем отсоедините колодки жгута проводов от выводов прикуривателя и клавиши центрального замка.

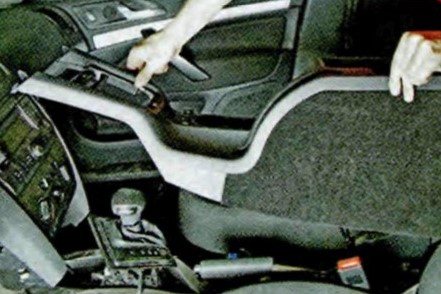

23. Снимите облицовку центрального тоннеля пола.

24. Установите облицовку центрального тоннеля пола и все снятые детали в порядке, обратном снятию.

Примечание:

В зависимости от комплектации в задней части облицовки тоннеля пола и в пространстве внизу подлокотника может быть размещено дополнительное оборудование, тогда процесс снятия может немного отличаться от описанного.
