Снятие и установка облицовок салона в автомобиле Ford Focus 2

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Примечания

Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.

Снятие облицовок салона показано в последовательности, обратной их установке на автомобиль. Попытка снять облицовки в другой последовательности не приведет к желаемому результату, так как каждая предыдущая облицовка удерживает своими краями последующие или закрывает крепление.

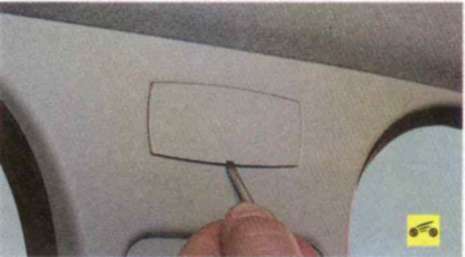

1. Поддев отверткой, снимите декоративную заглушку верхней части облицовки задней стойки, преодолевая упругое сопротивление ее фиксаторов.

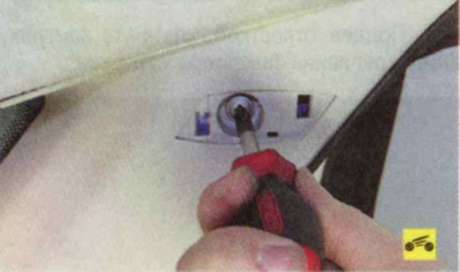

Выверните винт крепления

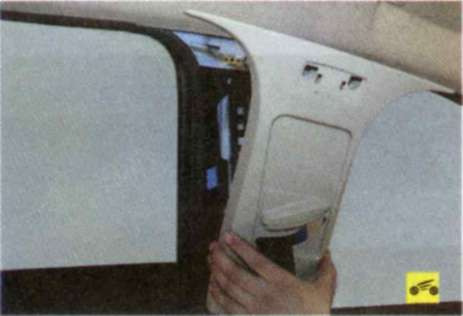

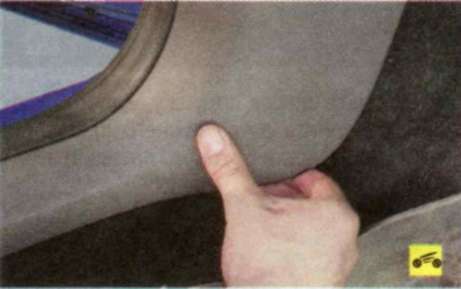

3. ...и снимите верхнюю часть облицовки задней стойки, преодолевая упругое сопротивление ее держателей.

4. Перед снятием нижней части облицовки задней стойки снимите верхнюю часть облицовки задней стойки и среднюю облицовку боковины.

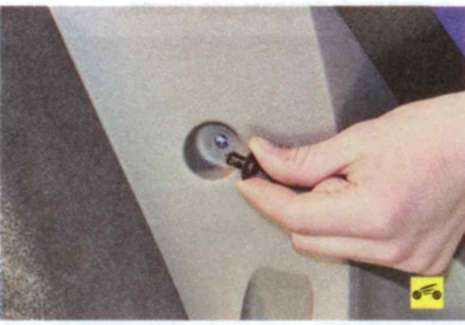

5. Откиньте вперед подушку заднего сиденья и извлеките нижний пистон крепления нижней части облицовки задней стойки.

Примечание

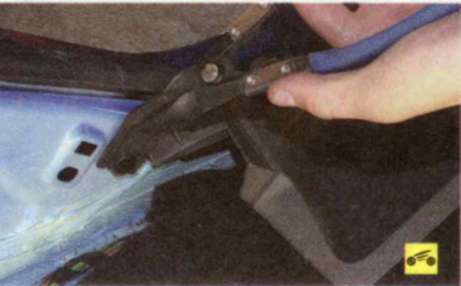

Пистоны удобнее всего извлекать спе циальным съемником.

6. Откиньте вперед спинку заднего сиденья и отведите задний край нижней части облицовки задней стойки настолько, чтобы верхний пистон ее крепления вышел из отверстия в кузове.

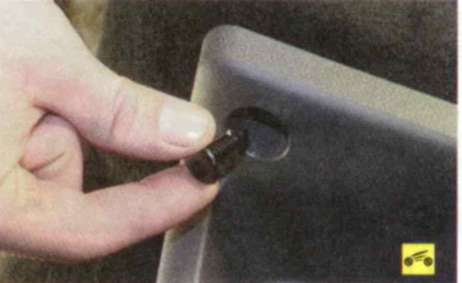

7. Извлеките пистон...

8. ...и снимите нижнюю часть облицовки задней стойки.

9. Извлеките задний пистон крепления задней облицовки порога.

Примечание

При отсутствии специального съемника пистоны можно извлекать, аккуратно поддевая их отверткой.

10. Откиньте вперед подушку заднего сиденья и отверткой отожмите вбок верхнюю часть задней облицовки порога настолько, чтобы пистон крепления вышел из отверстия в кузове.

11. Извлеките пистон..

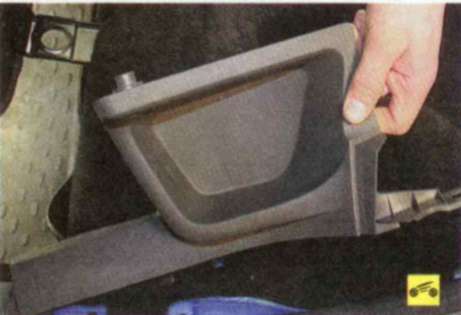

12. ...и снимите заднюю облицовку порога.

13. Поддев отверткой, снимите декоративную заглушку верхней части облицовки центральной стойки, преодолевая упругое сопротивление ее фиксаторов.

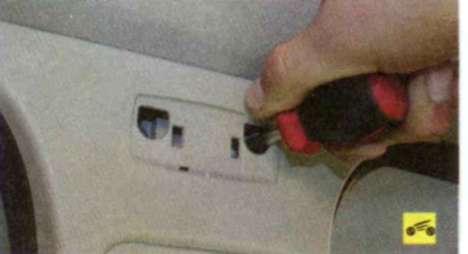

14. Выверните два винта крепления

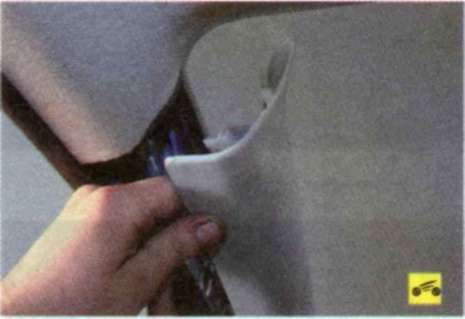

15. ...и отсоедините верхнюю часть облицовки от стойки, преодолевая упругое сопротивление ее держателей.

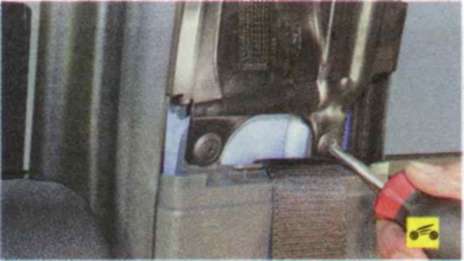

16. Выверните болт нижнего крепления ремня безопасности.

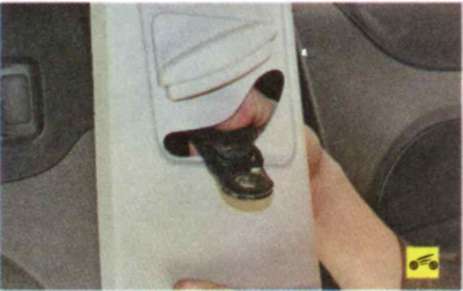

17. Снимите верхнюю часть облицовки центральной стойки, пропустив пряжку нижнего крепления ремня безопасности в отверстие облицовки.

18. Выверните два винта крепления нижней части облицовки центральной стойки...

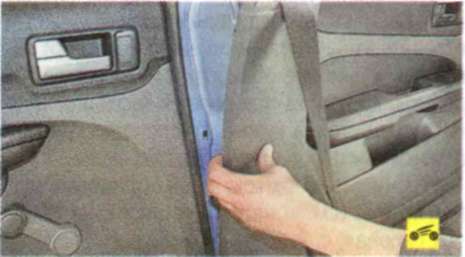

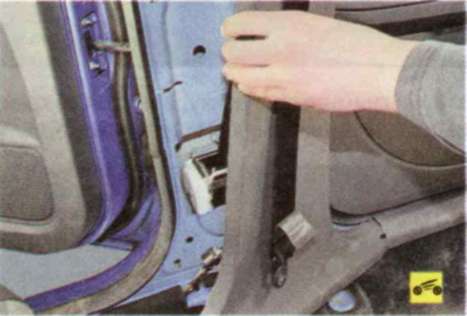

19. ...отсоедините нижнюю часть от стойки, преодолевая упругое сопротивление пружинных фиксаторов...

Примечание

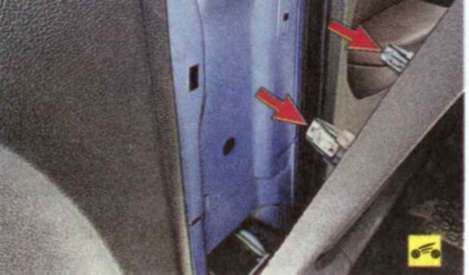

Нижняя часть облицовки центральной стойки прикреплена к стойке двумя пружинными фиксаторами. Если фиксаторы остались в отверстиях стойки, извлеките их оттуда и установите на нижнюю часть облицовки. Деформированные или сломанные фиксаторы замените.

20. ...и снимите нижнюю часть облицовки центральной стойки.

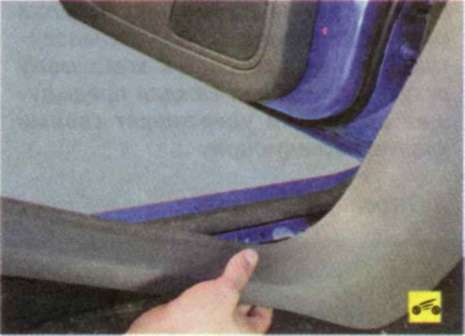

21. Потяните на себя нижний...

22. ...и передний край передней облицовки порога...

Примечание

Передняя облицовка порога изготовлена за одно целое с передней облицовкой боковины.

23. ...и снимите облицовку, преодолевая упругое сопротивление ее фиксаторов.

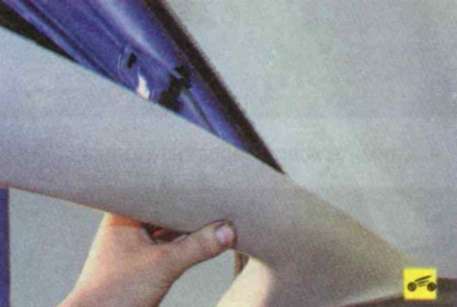

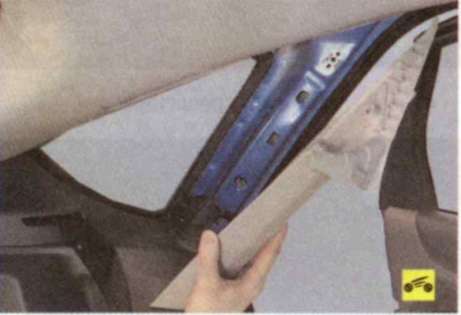

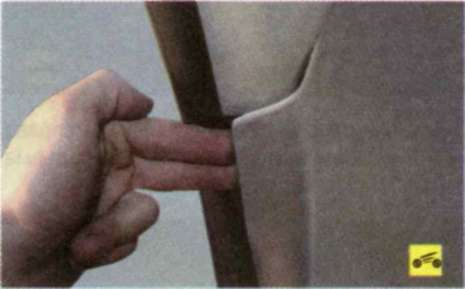

24. Подденьте верхний край облицовки передней стойки...

25. ...преодолевая упругое сопротивление фиксаторов, отсоедините от стойки верхний...

26. ...и нижний держатели облицовки и снимите облицовку.

27. Установите детали в порядке, обратном снятию.
