Снятие и установка омывателя стекла ветрового окна в автомобиле Ford Focus 2

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Вам потребуются: торцовая головка «на 10» и отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративную накладку правого переднего крыла.

3. Выверните болт крепления...

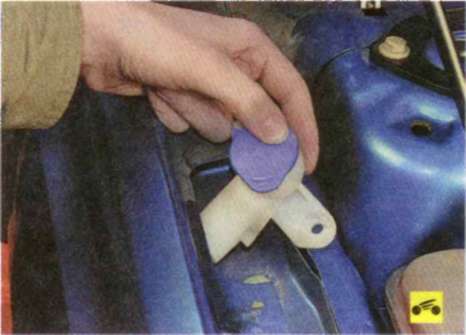

4. ...и снимите горловину бачка омывателя.

5. Снимите правое переднее колесо.

6. Снимите правый передний подкрылок.

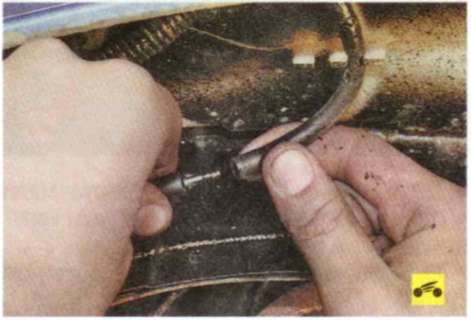

7. Разъедините шланги омывателя стекла ветрового окна...

8. ...и стекла окна двери задка (автомобили с кузовами хэтчбек и универсал).

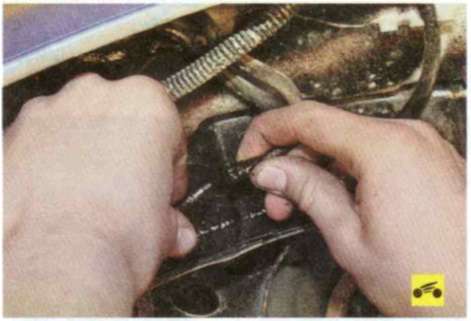

9. Отсоедините колодку жгута проводов от кронштейна бачка омывателя...

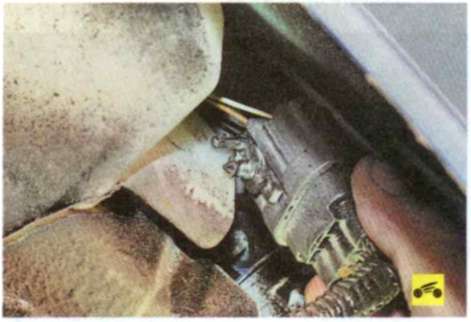

10. ...сожмите фиксатор...

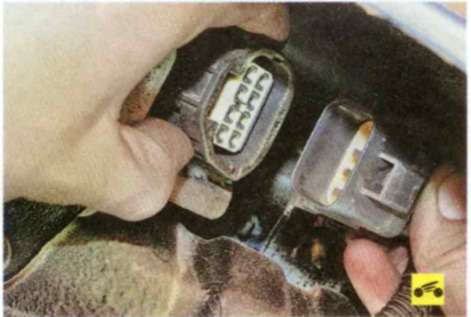

11. ...разъедините колодку и установите ее назад на кронштейн бачка омывателя.

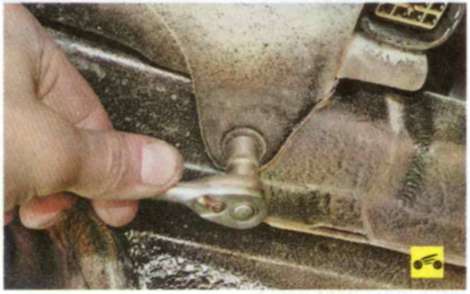

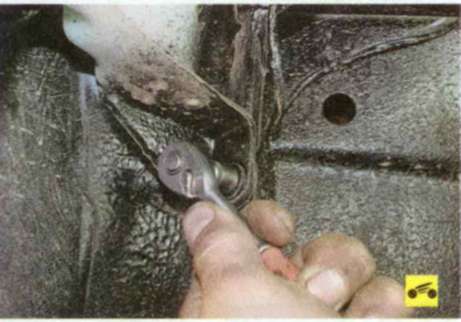

12. Выверните задний...

13. ...и передний болты крепления бачка омывателя.

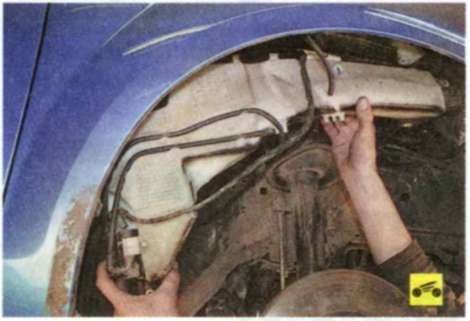

14. Сдвиньте бачок омывателя вперед и снимите его.

15. Слейте из бачка омывающую жидкость.

Примечание

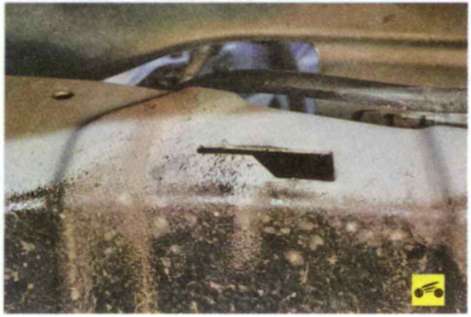

Так выглядит отверстие в кузове автомобиля в которое входит кронштейн бачка, чтобы снять бачок, необходимо сдвинуть его вперед, чтобы кронштейн совпал с широкой частью отверстия, а при установке — сдвинуть назад, чтобы кронштейн зафиксировался в узкой части отверстия.

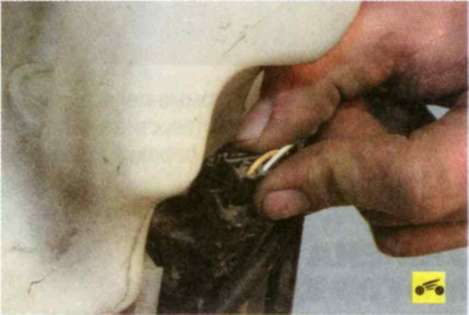

16. Сожмите фиксатор...

17. ...и отсоедините от насоса омывателя колодку жгута проводов.

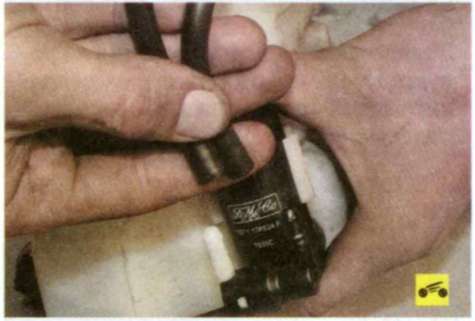

18. Отсоедините от штуцеров насоса шланги.

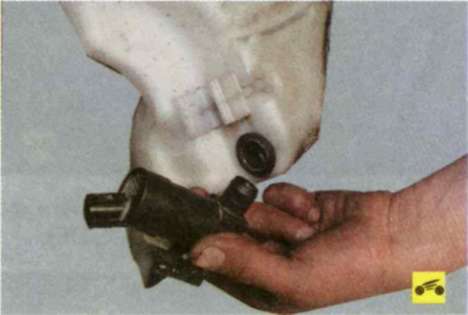

19. Снимите электронасос.

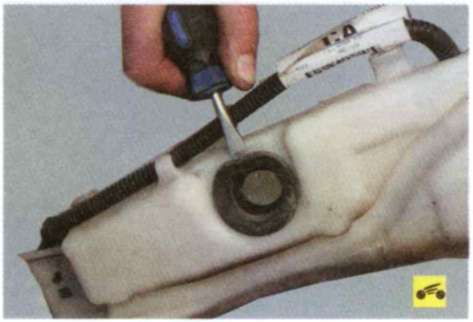

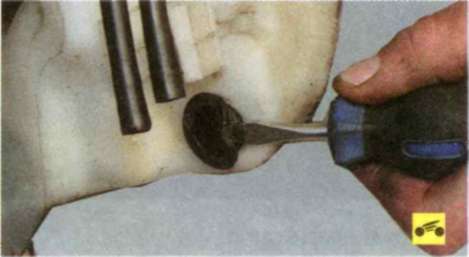

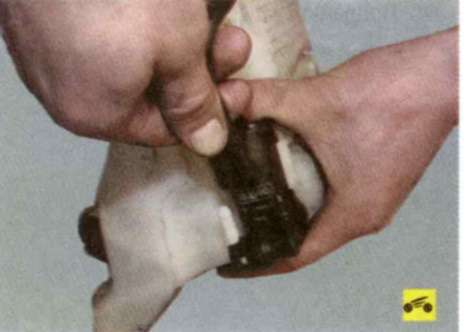

20. Подденьте отверткой...

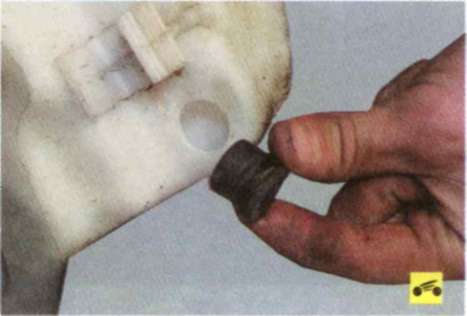

21. ...и извлеките уплотнительную втулку насоса.

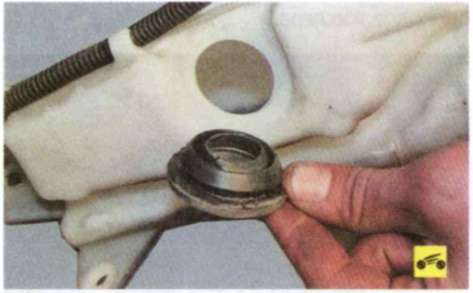

22. Подденьте отверткой...

23. ...и извлеките уплотнительную втулку наливной горловины.

Примечание

Сильно затвердевшие или надорванные втулки замените.

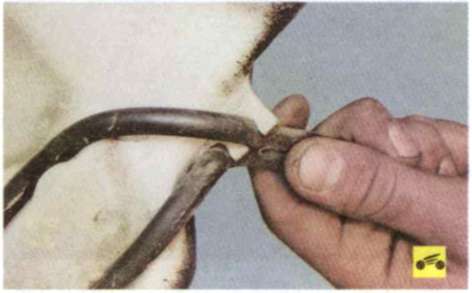

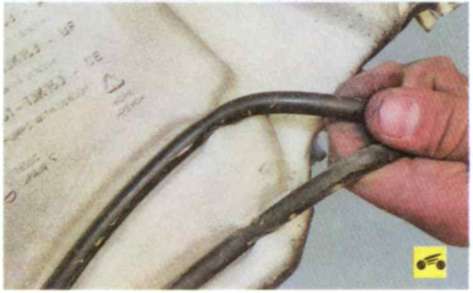

24. При необходимости замены шлангов извлеките их из кронштейна...

25. ...из держателей на бачке...

26. ...и снимите шланги, отсоединив их от насоса.

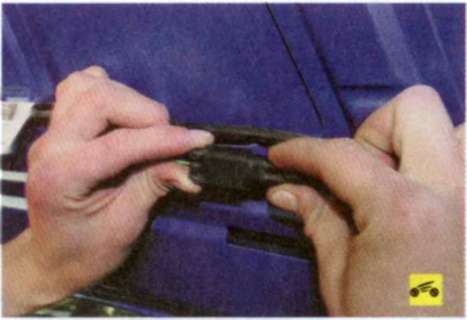

27. Для замены жиклера омывателя откройте капот, разъедините колодку жгута проводов жиклера...

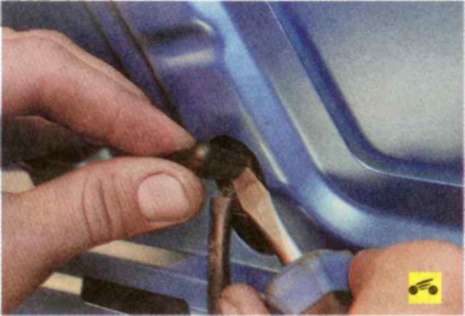

28. ...подденьте отверткой..

29. ...и отсоедините от жиклера шланг подвода жидкости.

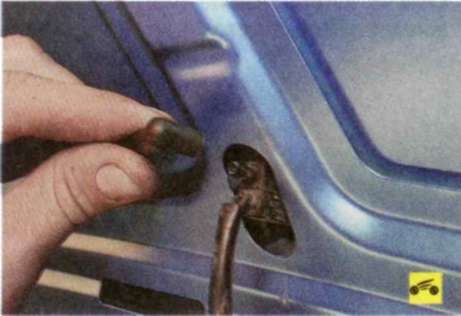

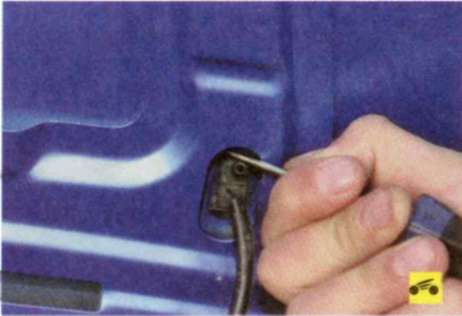

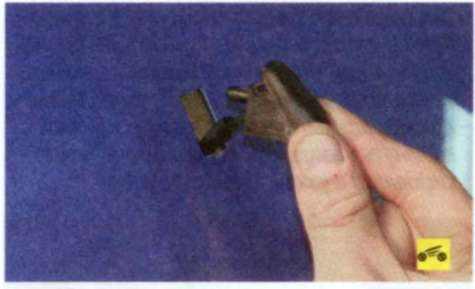

30. Отожмите отверткой фиксатор...

31. ...и снимите жиклер омывателя, вытащив его жгут проводов через отверстие в капоте.

32. Установите детали в порядке, обратном снятию.

Источник: http://www.samoremont-avto.ru/ford-focus2-repair-manual-p252.html.
