Снятие и установка панели приборов Lada Largus

Инструменты:

• Гаечный ключ рожковый 10 мм
• Отвертка плоская средняя
• Ключ с наконечником Torx (звездочка) Т20
• Вороток под торцевую насадку
• Насадка на вороток 10 мм

1. Установить автомобиль на рабочее место. Поднять капот, отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10).

Рисунок 1 - Панель приборов в сборе

1 - обивка стойки ветрового окна левая;

2 - комбинация приборов;

3 - панель приборов;

4 - модуль надувной подушки безопасности (МНПБ) пассажира;

5 - обивка стойки ветрового окна правая;

6 - сопло вентиляции;

7 - облицовка туннеля пола;

8 - центральная накладка панели приборов;

9 - рулевое колесо;

10 - МНПБ водителя.

2. Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

3. Снять модуль надувной подушки безопасности водителя (МНПБВ).

4. Снять рулевое колесо, кожухи рулевого колеса, подрулевые переключатели, рукоятку регулировки рулевой колонки и приемное кольцо транспондера.

5. Преодолев сопротивление фиксаторов, откинуть декоративную заглушку 1, рисунок 2, отвернуть винт 2 и снять заднюю часть облицовки туннеля пола 3 (отвертка плоская, головка сменная Torx Т20, вороток).

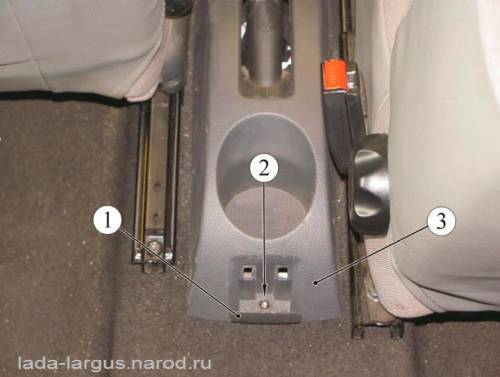

Рисунок 2 - Крепление задней части облицовки туннеля пола

1 - декоративная заглушка;

2 - винт крепления задней части облицовки туннеля пола;

3 - задняя часть облицовки туннеля пола.

6. Отвернуть два винта 1, рисунок 3, крепления передней части облицовки туннеля пола (головка сменная Torx Т20, вороток).

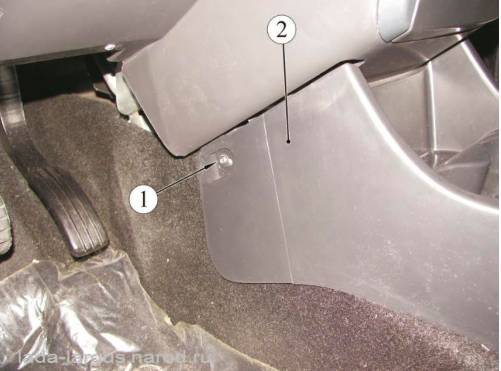

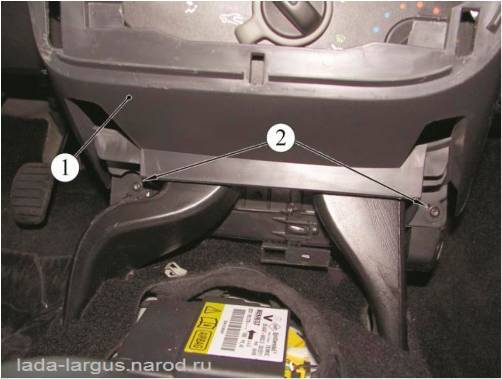

Рисунок 3 - Крепления передней части облицовки туннеля пола

1 - винт крепления передней части облицовки туннеля пола;

2 - передняя часть облицовки туннеля пола.

7. Отвернуть гайку 4, рисунок 4, и два винта 1. Извлечь чехол 5 рычага переключения передач.

8. Отсоединить колодку жгута проводов от прикуривателя 2 и снять переднюю часть облицовки туннеля пола 3 (головка сменная 10, головка сменная Torx Т20, удлинитель, вороток).

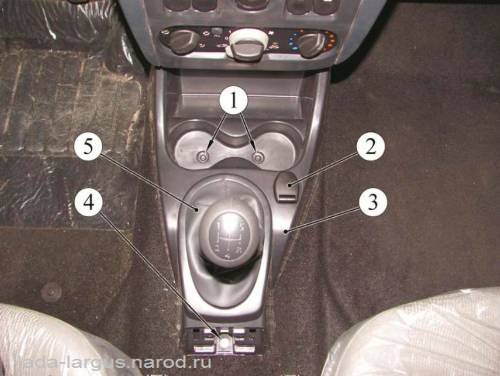

Рисунок 4 - Крепление передней части облицовки туннеля пола

1 - винт крепления передней части облицовки туннеля пола;

2 - прикуриватель;

3 - передняя часть облицовки туннеля пола;

4 - гайка крепления передней части облицовки туннеля пола;

5 - чехол рычага переключения передач.

9. Снять центральную накладку 1, рисунок 5, панели приборов, преодолев усилие фиксаторов.

10. Отсоединить колодки жгута проводов от выключателей, снять накладку.

11. Извлечь заглушку из центральной консоли панели приборов или радиоприемник с проигрывателем компакт-дисков 2, отсоединить колодки жгутов проводов и антенну (съемник радиоприемника и проигрывателя компакт-дисков).

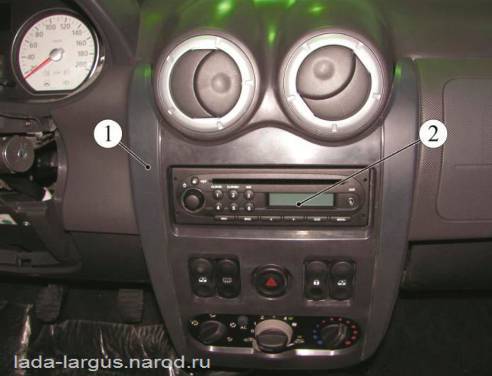

Рисунок 5 - Центральная консоль панели приборов

1 - центральная накладка панели приборов;

2 - радиоприемник и проигрыватель компакт-дисков.

12. Снять декоративные накладки 1 и 3, рисунок 6, преодолев усилие фиксаторов.

13. Отвернуть два винта 2 крепления козырька комбинации приборов и снять его, преодолев усилие фиксаторов (головка сменная Torx Т20, вороток).

Рисунок 6 - Декоративные накладки панели приборов

1 - левая накладка;

2 - винт крепления козырька комбинации приборов;

3 - правая накладка.

14. Отвернуть четыре винта 1, рисунок 7, крепления комбинации приборов 2. Отсоединить две колодки жгутов проводов и снять комбинацию приборов (головка сменная Torx Т20, вороток).

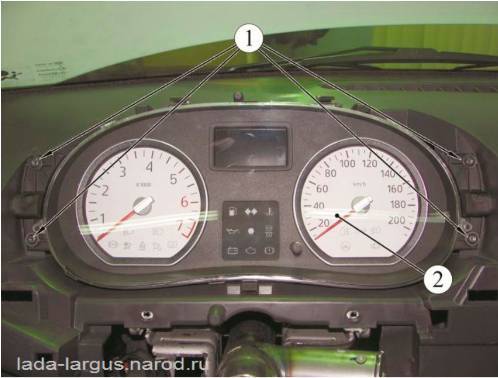

Рисунок 7 - Крепление комбинации приборов

1 - винт крепления комбинации приборов;

2 - комбинация приборов.

15. Снять обивки стоек ветрового окна левую 1 и правую 5 (см. рисунок 1), преодолев усилие фиксаторов.

16. Снять рукоятку 4, рисунок 8. Отвернуть два винта 3 крепления регулятора 2 корректора фар, извлечь его из отверстия в панели приборов (головка сменная Torx Т20, вороток).

17. Преодолев усилие фиксаторов, откинуть декоративные заглушки 5 и отвернуть по одному винту 1 нижнего крепления панели приборов слева и справа (головка сменная Torx Т20, вороток).

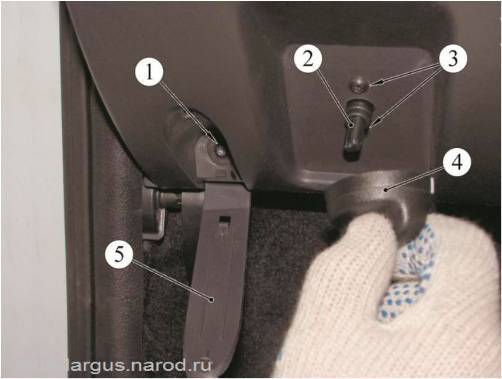

Рисунок 8 - Крепление регулятора корректора света фар и панели приборов

1 - винт нижнего крепления панели приборов;

2 - регулятор корректора света фар;

3 - винт крепления корректора света фар;

4 - рукоятка корректора света фар;

5 - декоративная заглушка.

18. Отвернуть винт 1, рисунок 9, крепления панели приборов через окно, открывшееся после снятия радиоприемника и проигрывателя компакт-дисков (головка сменная Torx Т20, удлинитель, вороток).

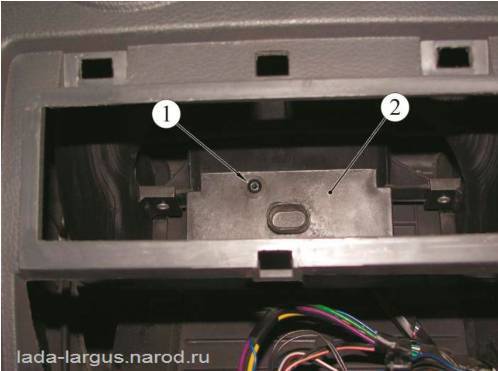

Рисунок 9 - Центральное крепление панели приборов

1 - винт центрального крепления панели приборов;

2 - панель приборов.

19. Отвернуть два винта 1, рисунок 10, крепления блока управления отоплением, кондиционированием и вентиляцией 3 к панели приборов, сжать фиксаторы 2 и протолкнуть блок внутрь панели приборов (головка сменная Torx Т20, вороток).

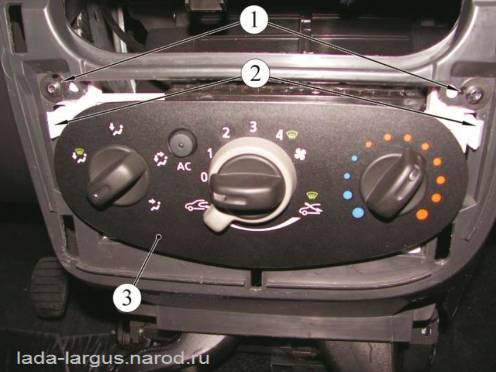

Рисунок 10 - Крепление блока управления отоплением, кондиционированием и вентиляцией

1 - винт крепления блока управления отоплением, кондиционированием и вентиляцией;

2 - фиксаторы;

3 - блок управления отоплением, кондиционированием и вентиляцией.

20. Отвернуть два винта 2, рисунок 11, крепления панели приборов 1 к корпусу отопителя (головка сменная Torx Т20, удлинитель, вороток).

Рисунок 11 - Крепление панели приборов к корпусу отопителя

1 - панель приборов;

2 - винт крепления панели приборов к корпусу отопителя.

21. Отвернуть с правой и левой стороны по одному винту 1, рисунок 12, верхнего крепления панели приборов 2 (головка сменная Torx Т20, вороток).

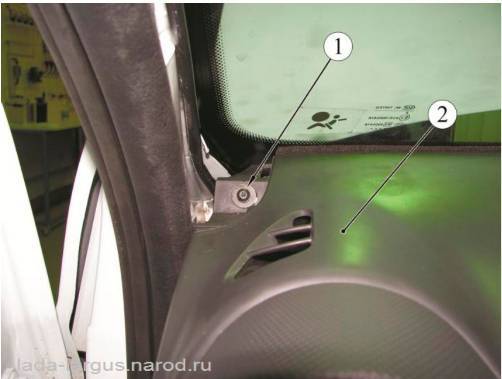

Рисунок 12 - Верхнее крепление панели приборов

1 - винт верхнего крепления панели приборов;

2 - панель приборов.

22. Снять панель приборов. При снятии извлечь диагностический разъем из гнезда в вещевом ящике и разъединить колодку 1, рисунок 13 (снятие производить с помощником).

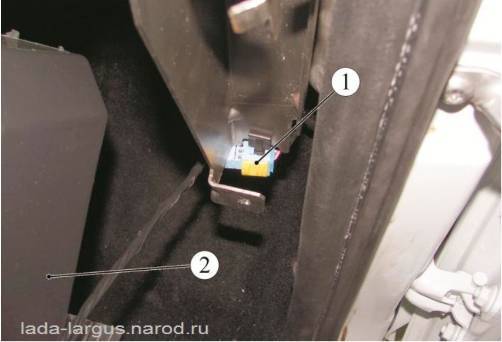

Рисунок 13 - Колодка жгута проводов

1 - колодка жгута проводов;

2 - панель приборов.

23. Отвернуть четыре гайки 2, рисунок 14, крепления модуля надувной подушки безопасности пассажира 1, отсоединить колодку жгута проводов 3 и снять МНПБ пассажира (головка сменная 10, вороток).

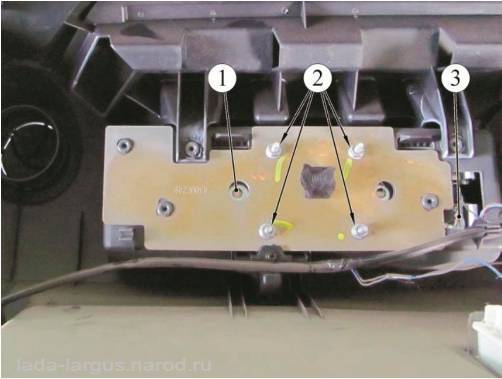

Рисунок 14 - Крепление МНПБ пассажира

1 - МНПБ пассажира;

2 - гайка крепления МНПБ пассажира;

3 - колодка жгута проводов.

24. Снять внешнее кольцо 1, рисунок 15, сопла вентиляции.

25. Снять внутреннее кольцо 2 сопла вентиляции и, отжав три фиксатора 3, извлечь корпус 4 сопла вентиляции из панели приборов.

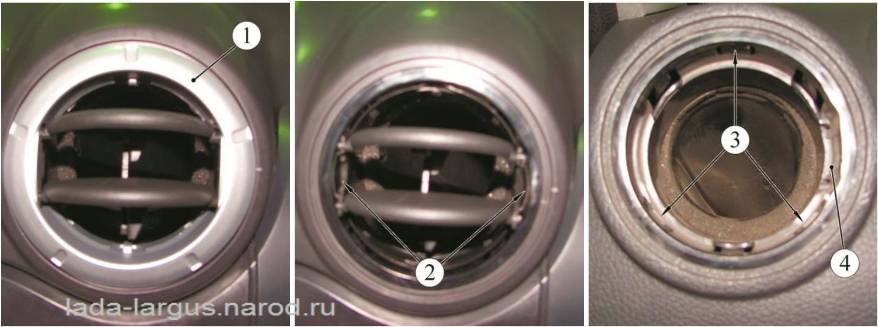

Рисунок 15 - Сопло вентиляции

1 - внешнее кольцо сопла вентиляции;

2 - внутреннее кольцо сопла вентиляции;

3 - фиксатор;

4 - корпус сопла вентиляции.

Установка

1. Установку снятых деталей выполнять в порядке, обратном снятию.

2. Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
