Инструмент:
- Отвертка плоская средняя
- Гаечный ключ накидной изогнутый на 13 мм
- Вороток под торцевую насадку
- Удлинитель
- Насадка на вороток на 13 мм
- Динамометрический ключ
Детали и расходники:
- Соединительная ось толкателя вакуумного усилителя и педали
- Смазка пластичная MOLYCOTE ЗЗМ
- Болт и гайка крепления вилки карданного шарнира промежуточного вала рулевого управления
Примечание:
Для лучшего понимания конструкции педального узла и функциональности соответствующих деталей, наведено разборную деталлировку педального узла.
Педальный узел:
1 - кронштейн педального узла;
2 - педаль тормоза;
3 - шайба пружинная;
4 - гайка;
5 - втулка дистанционная педали тормоза;
6 - втулки педали тормоза;
7 - втулка дистанционная педали сцепления;
8 - пружина возвратная педали сцепления;
9 - втулка распорная педали сцепления;
10 - педаль сцепления;
11 - втулки педалей сцепления;
12 - болт;
13, 14 - накладки педалей.
Снятие
1. Установите автомобиль на рабочий пост, затормозите его стояночным тормозом и выключите зажигание.
2. Снимите выключатель сигнала торможения, как описано в этой статье.

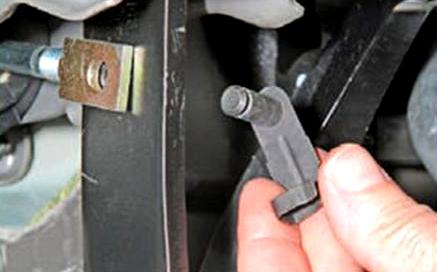

3. Отсоедините вакуумный усилитель от педали тормоза, для чего поверните фиксирующий флажок соединительной оси вверх и извлеките ось из отверстий толкателя вакуумного усилителя и педали тормоза.
4. Для автомобилей с тросовым приводом выключения сцепления – отсоедините трос привода сцепления от педали сцепления.

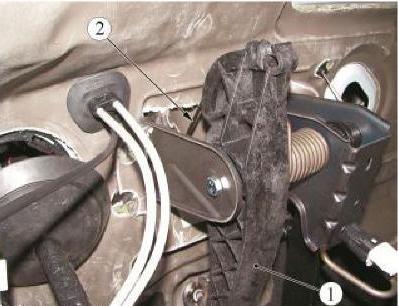

Отсоединение троса привода сцепления от педали сцепления:
1 - педаль сцепления;
2 - трос привода сцепления.
5. Для автомобилей с гидроприводом выключения сцепления – отсоедините головку штока главного цилиндра сцепления от педали сцепления с помощью плоской отвертки.
6. Отверните гайку болта крепления вилки шарнира промежуточного вала рулевого управления к валу шестерни рулевого механизма с помощью гаечного накидного ключа на 13 мм, извлеките болт и отсоедините вал руля от вала шестерни рулевого механизма и отведите его в сторону.

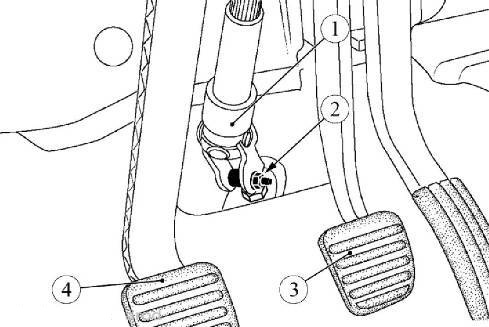

Отсоединение вала руля:
1 - шарнир промежуточного вала руля;
2 - гайка крепления вилки шарнира к валу шестерни рулевого механизма;
3 - педаль тормоза;
4 - педаль сцепления.

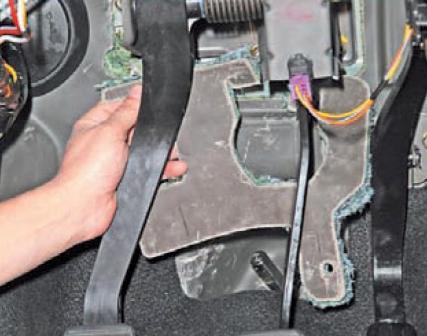

7. Снимите со шпилек крепления педального узла две пружинные шайбы крепления шумоизоляционной накладки с помощью плоской отвертки и снимите накладку.

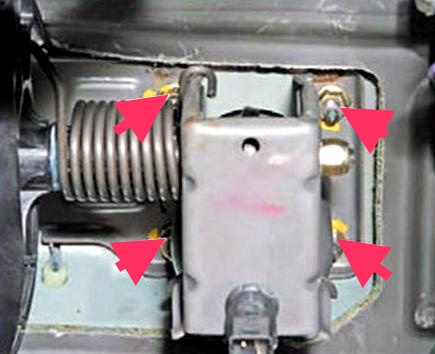

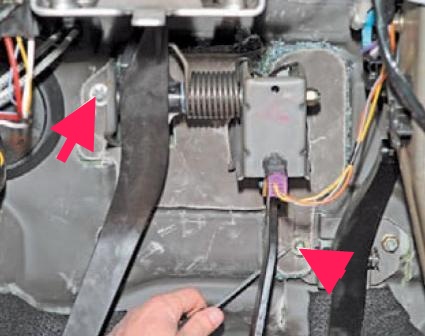

8. Отверните пять гаек крепления кронштейна педального узла к вакуумному усилителю и щитку передка с помощью воротка с насадкой на 13 мм. Снимите педальный узел.
9. При необходимости – снимите с кронштейна педального узла педаль сцепления.
10. При необходимости – снимите с кронштейна педального узла педаль тормоза.
Установка
1. Если была снята педель сцепления – установите ее на кронштейн педального узла.
2. Если была снята педаль тормоза – установите ее на кронштейн педального узла.
3. Установите педальный узел на место и закрепите его к щитку передка и вакуумному усилителю пятью гайками с помощью воротка с насадкой на 13 мм и динамометрического ключа. Момент затяжки гаек 21 Н·м (2,1 кгс·м).
4. Для автомобилей с тросовым приводом выключения сцепления – установите и отрегулируйте ход троса привода выключения сцепления.
5. Для автомобилей с гидроприводом выключения сцепления – присоедините головку штока главного цилиндра сцепления к педали сцепления.
Примечание:
Соединительная ось между толкателем вакуумного усилителя и педалью тормоза подлежит обязательной замене.

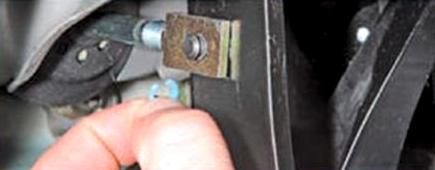

6. Соедините вакуумный усилитель с педалью тормоза, для чего установите новую соединительную ось в отверстия толкателя усилителя и педали тормоза и защелкните флажок оси на штоке толкателя.
Примечание:
Ось устанавливается только движением справа налево и сверху вниз. Перед установкой на ось нанесите смазку MOLYCOTE ЗЗМ в количестве 1г.
Болт и гайка крепления вилки карданного шарнира промежуточного вала рулевого управления к валу шестерни рулевого механизма подлежат обязательной замене.
7. Установите на вал шестерни рулевого механизма вилку карданного шарнира промежуточного вала рулевого управления и закрепите ее болтом и гайкой с помощью накидного и динамометрического ключей. Момент затяжки болта 21 Н·м (2,1 кгс·м).
8. Установите на место и отрегулируйте выключатель сигнала торможения, как описано в этой статье.
9. Установите на место шумоизоляционную накладку и закрепите ее двумя пружинными шайбами.
10. Проверьте эффективность рабочей тормозной системы.
