Снятие и установка переднего бампера Lada Largus

Инструменты:

• Подъемник электрогидравлический типа П-3,2 Г
• Гаечный ключ рожковый 10 мм
• Вороток под торцевую насадку
• Ключ с наконечником Torx (звездочка) Т-20
• Ключ с наконечником Torx (звездочка) Т-30

Снятие и установка переднего бампера Лада Ларгус

1. Установить автомобиль на двухстоечный подъемник и затормозить его стояночным тормозом (подъемник электрогидравлический типа П-3,2 Г).

2. Открыть капот и отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10).

3. Поднять автомобиль на высоту, удобную для выполнения работы.

4. Снять грязезащитные щитки переднего бампера Лада Ларгус.

5. Отвернуть с правой и левой стороны автомобиля винты самонарезающие 1, рисунок 1, бокового крепления бампера (головка сменная Torx Т20, вороток).

6. Отвести в сторону кожух защитный арки колеса и отвернуть с правой и левой стороны автомобиля болты 2 бокового крепления бампера (головка сменная Torx Т30, удлинитель, вороток).

Рисунок 1 - Боковое крепление бампера Лада Ларгус

1 - винт бокового крепления бампера;

2 - болт бокового крепления бампера;

3 - кожух защитный арки колеса.

7. Отвернуть болты 1, рисунок 2, нижнего крепления бампера к подрамнику (головка сменная Torx Т30, вороток).

Рисунок 2 - Нижнее крепление бампера

1 - болт нижнего крепления бампера к подрамнику.

8. Отвернуть винты 1, рисунок 3, крепления бампера к верхней поперечине рамки радиатора (головка сменная Torx Т30, вороток).

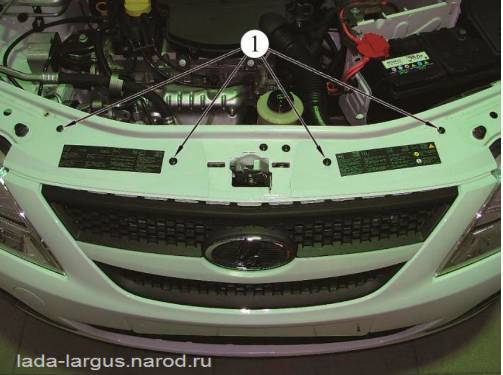

Рисунок 3 - Верхнее крепление бампера

1 - винт крепления бампера к верхней поперечине рамки радиатора.

9. При наличии противотуманных фар отсоединить колодку проводов переднего бампера от колодки проводов панели приборов.

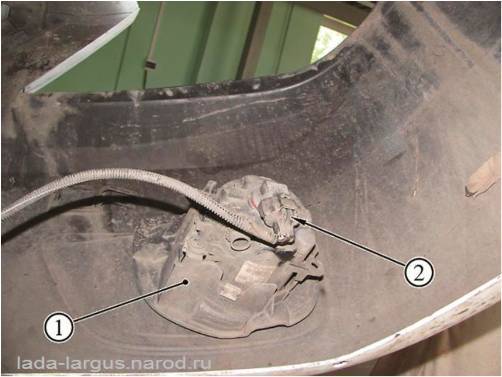

Рисунок 4 - Фара противотуманная

1 - фара противотуманная;

2 - колодка жгута проводов переднего бампера.

10. Снять передний бампер Лада Ларгус.

11. При необходимости снять с бампера переднего противотуманные фары отсоединить от противотуманных фар 1, рисунок 4, колодки 2 жгута проводов переднего бампера, и снять противотуманные фары

12. Установку производить в порядке, обратном снятию.
