Снятие и установка передних амортизаторов Hyundai Santa Fe CM 2006-2012

Инструменты:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Ключ трещоточный
• Головка 14
• Головка 17
• Гаечный ключ рожковый 17 мм
• Гаечный ключ накидной изогнутый 19 мм

Детали и расходники:

• Передние амортизаторы (при необходимости) (54650-2B510 левая стойка амортизатора Санта Фе, 54660-2B510 правая стойка амортизатора Санта Фе)

Примечание:

В этой статье показано как происходит в домашних условиях на автомобиле Санта Фе замена амортизаторов.

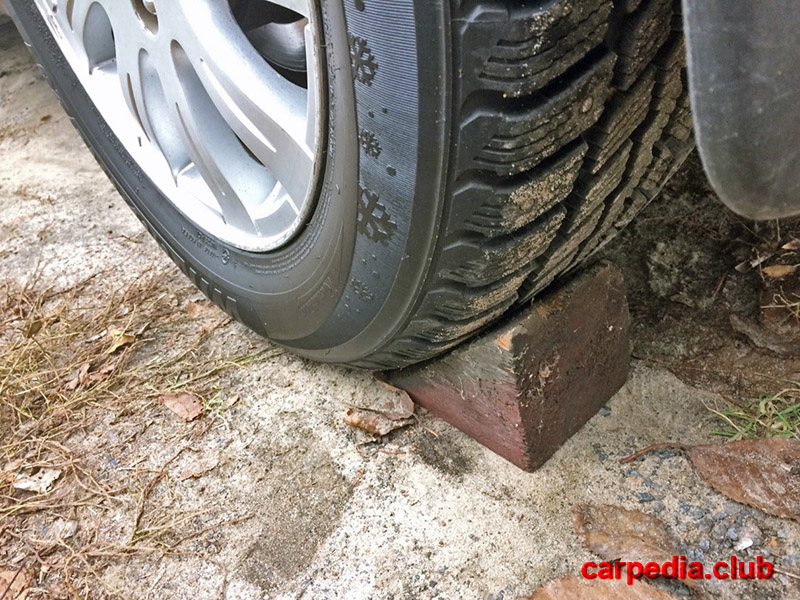

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под задние колеса.

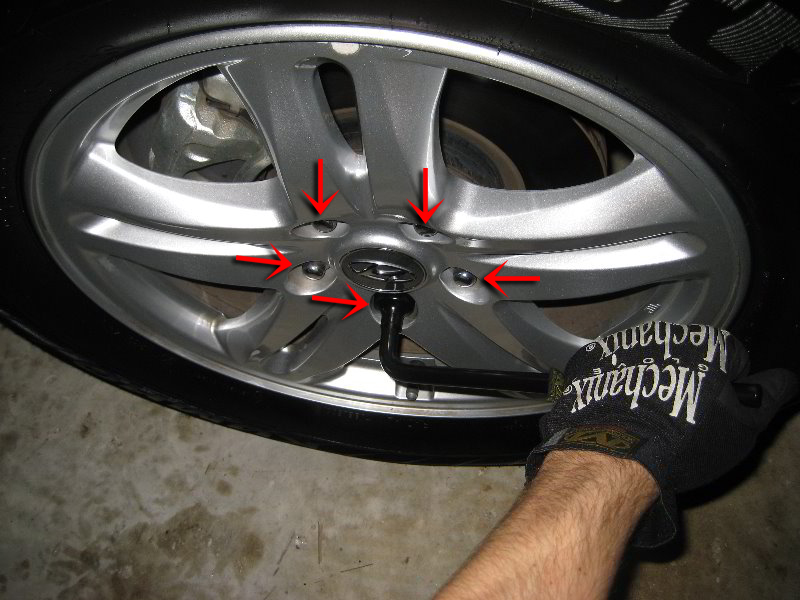

2. Ослабьте гайки крепления колеса.

Предупреждение:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

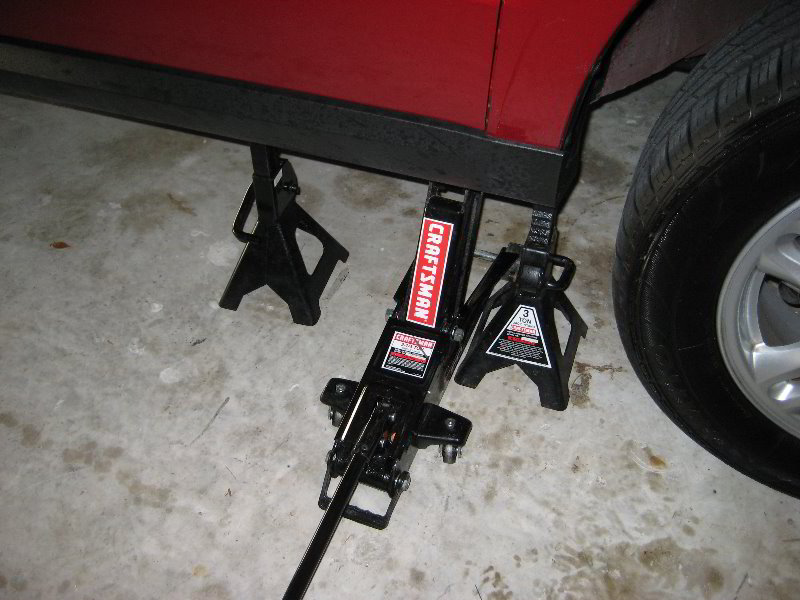

3. Приподнимите переднюю часть автомобиля с помощью домкрата и установите автомобильные упоры.

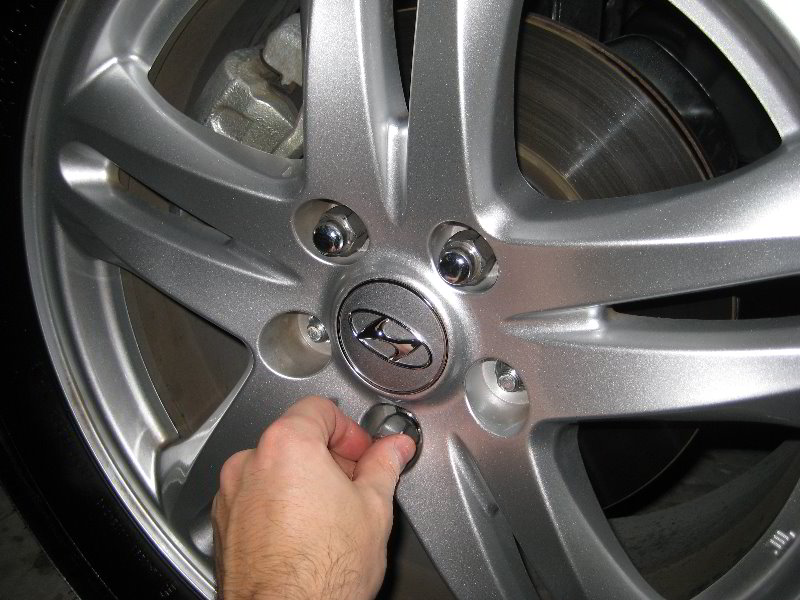

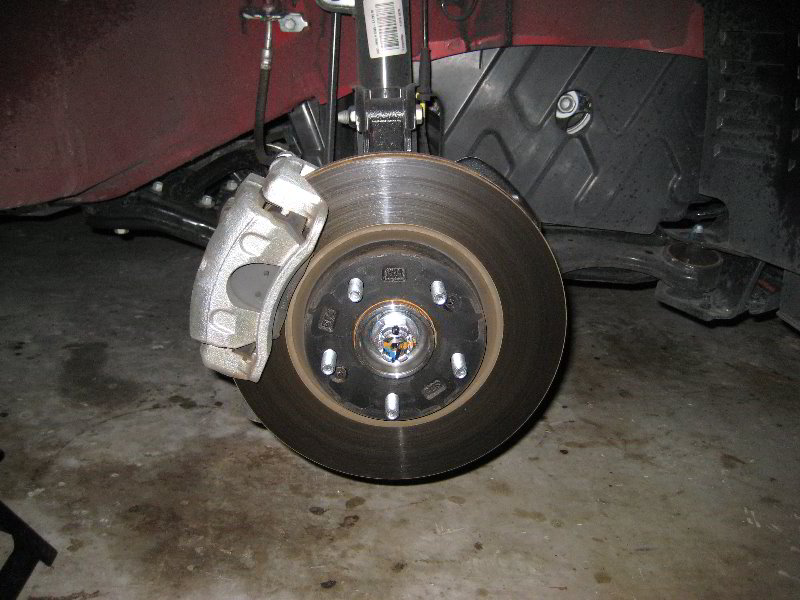

4. Окончательно открутите колесные гайки и снимите правое колесо.

5. Удерживайте палец от проворачивания, открутите гайку пальца верхнего шарового шарнира стойки стабилизатора.

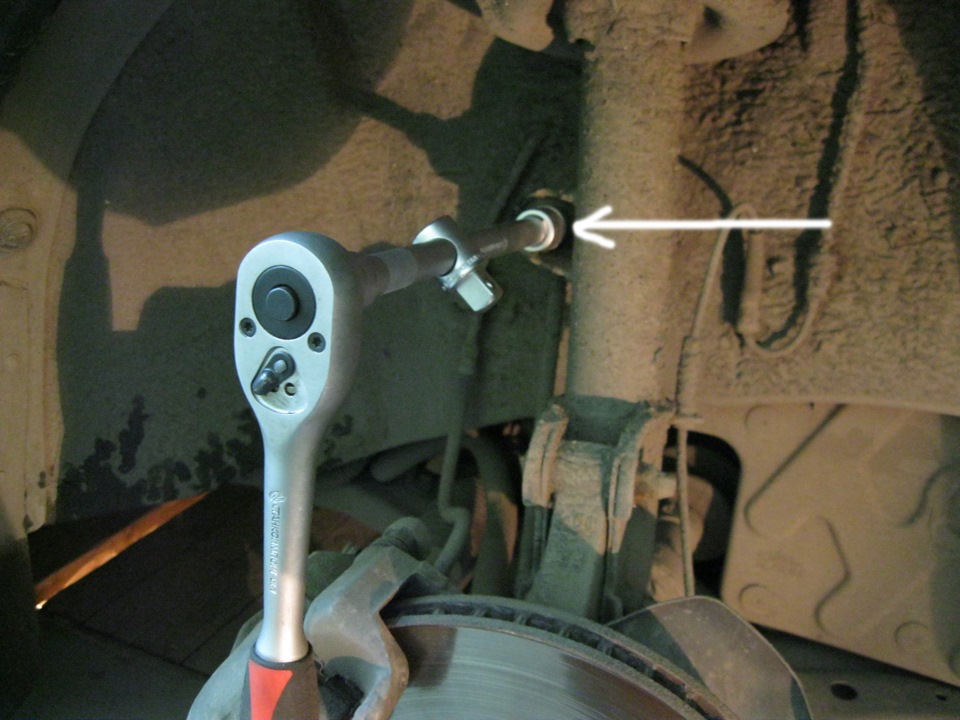

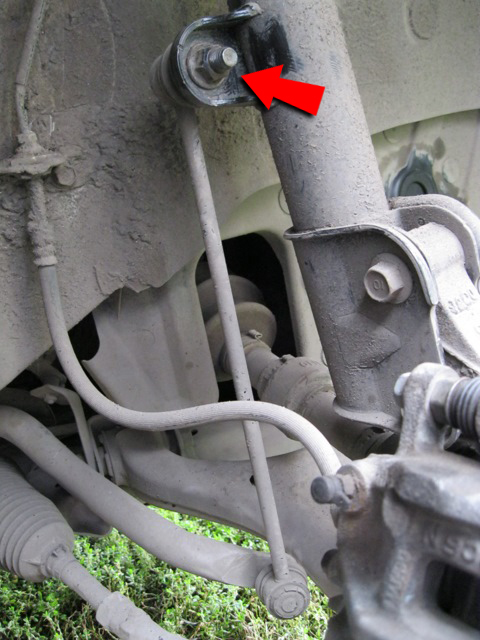

Верхнее крепление стойки стабилизатора.

Рожковый ключ удерживает палец, а головка откручивает гайку.

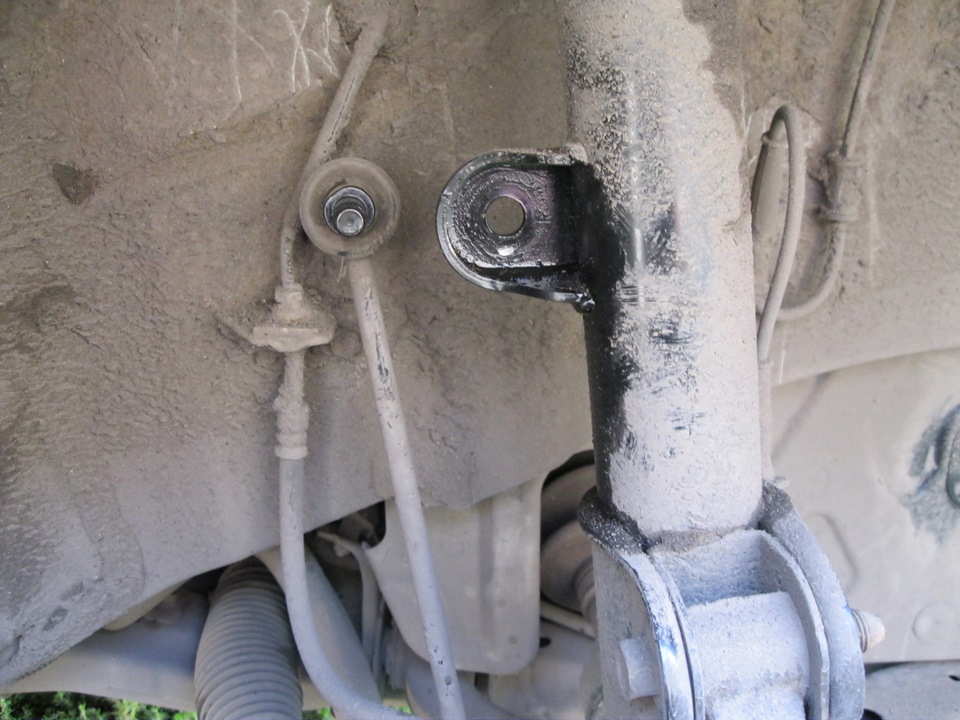

6. Выведите палец верхнего шарового шарнира стойки из отверстия кронштейна амортизаторной стойки.

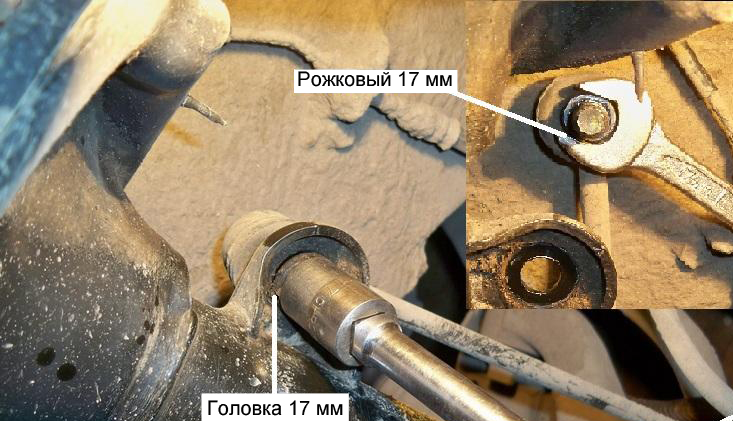

7. Удерживая стяжной болт от проворачивания (А), отверните гайку крепления амортизаторной стойки к поворотному кулаку (Б).

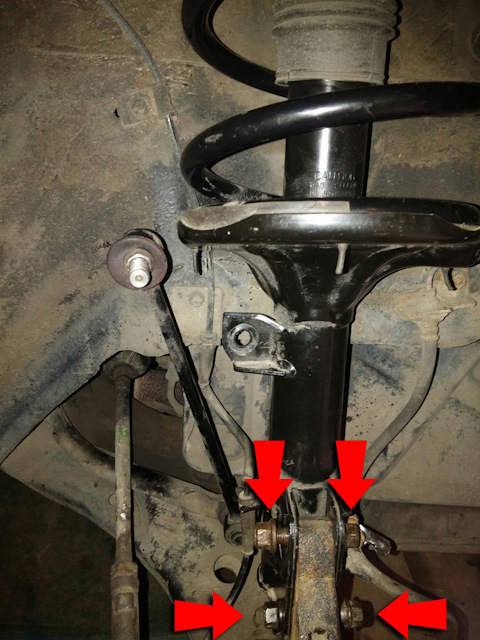

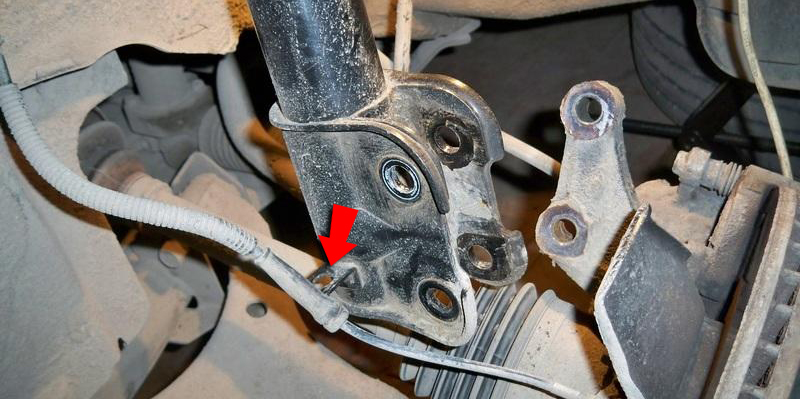

8. Извлеките болты, отсоедините амортизаторную стойку от поворотного кулака и отсоедините шланг ABS из кронштейна на амортизаторной стойке.

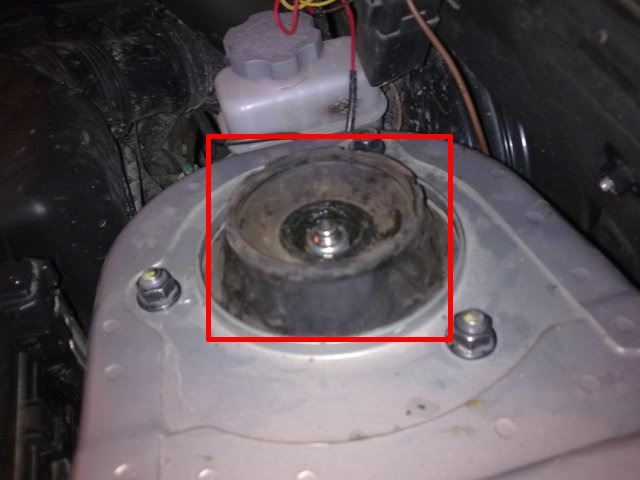

9. Откройте капот и снимите заглушку гайки крепления штока амортизаторной стойки.

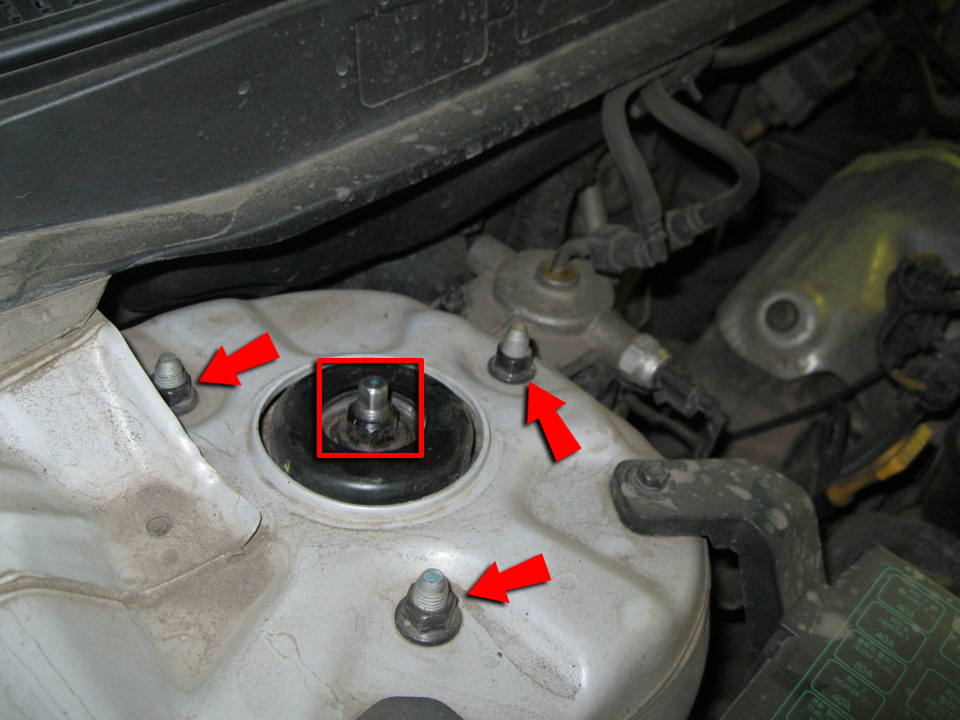

10. Ослабьте затяжку гайки штока амортизаторной стойки (показано квадратом) и открутите три крепления амортизатора к кузову (показано стрелками).

11. Снимите амортизаторную стойку.

Амортизатор передний Санта Фе.

Примечание:

Разборка и ремонт амортизатора описан в этой статье.

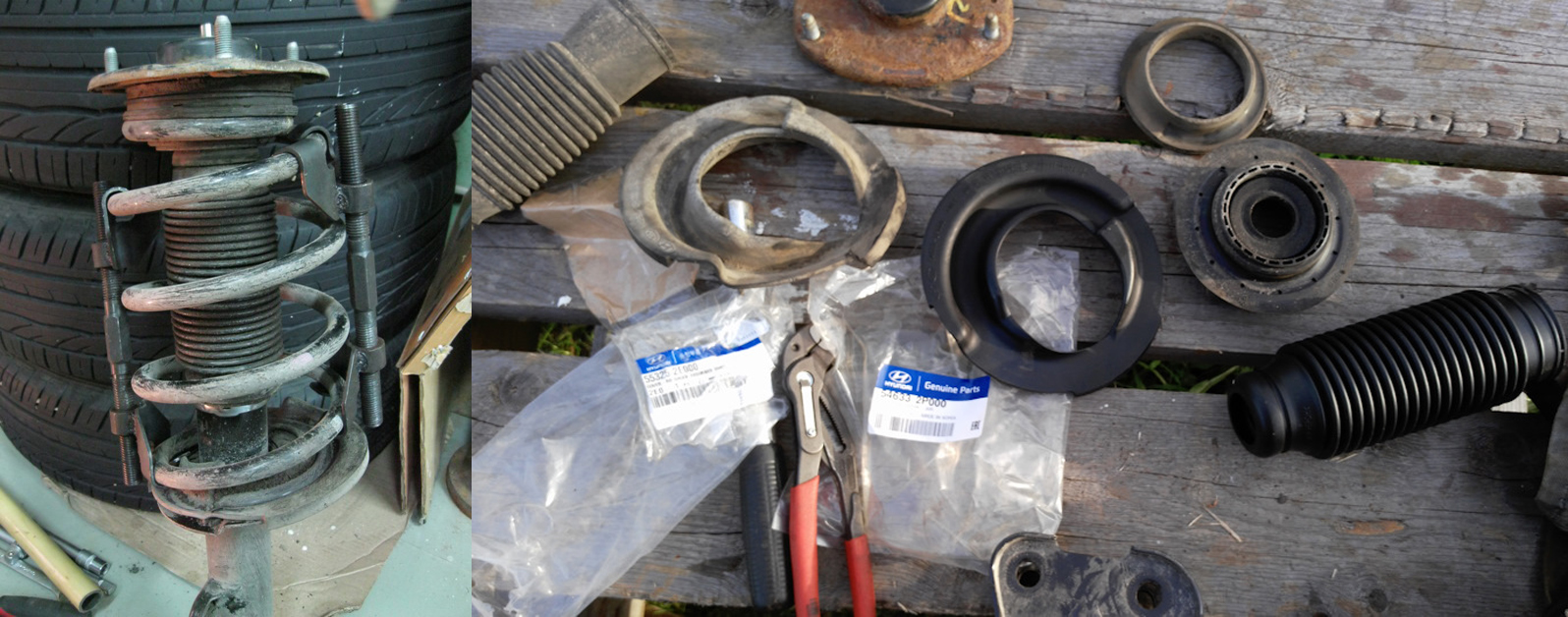

Разборка амортизатора.

12. Установите амортизаторы на Хендай Санта Фе и все снятые детали в порядке, обратном снятию.

Примечание:

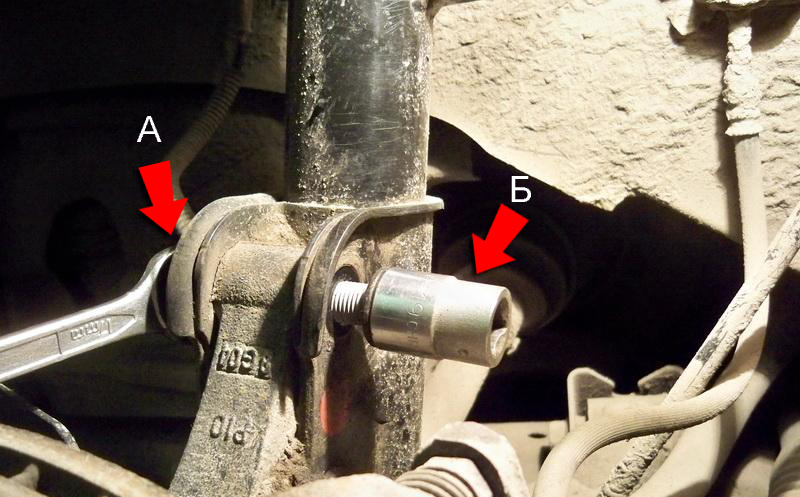

Затягивать крепления амортизатора к поворотному кулаку нужно за головку болта (А). Гайки (Б) очень тонкостенные и мягкие и при затягивании срываются грани.

Затяжка крепления амортизатора.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
