Снятие и установка передних приводных валов

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

СНЯТИЕ

С левой стороны:

1. Выполните операции 1-11 п.«Замена чехла приводного вала» выше.

2. Выньте приводной вал из коробки передач в сборе.

• Вынимайте при помощи приставки (А) к приводному валу (специнструмент: KV40107500) и ударного съемника (В), вставив кончик приставки между корпусом и коробкой передач.

Внимание: Не сгибайте шарнир приводного вала на большой угол при снятии приводного вала. Также не растягивайте чрезмерно скользящий шарнир.

С правой стороны:

1. Выполните операции 1-11 п.«Замена чехла приводного вала» выше.

2. Открутите болты пластины и снимите пластину.

3. При необходимости открутите болты кронштейна опорного подшипника и снимите кронштейн.

4. Выньте приводной вал из коробки передач в сборе.

• Вынимайте при помощи приставки к приводному валу (специнструмент: KV40107500) и ударного съемника, вставив кончик приставки между корпусом и коробкой передач.

Внимание: Не сгибайте шарнир приводного вала на большой угол при снятии приводного вала. Также не растягивайте чрезмерно скользящий шарнир.

УСТАНОВКА

С левой стороны:

Установка выполняется в порядке, обратном снятию, с учетом следующего:

Внимание: При установке приводного вала всегда заменяйте сальник дифференциала. См. главу ВАРИАТОР (CVT).

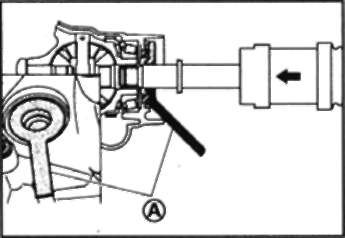

• Чтобы не повредить сальник при установке приводного вала поставьте защиту (А) (специнструмент: KV381079000) на коробку передач. Вставьте скользящий шарнир приводного вала и надежно установите, постучав молотком.

Внимание: Убедитесь, что кольцевой зажим полностью вошел в зацепление.

С правой стороны:

Установка выполняется в порядке, обратном снятию, с учетом следующего:

Внимание: При установке приводного вала всегда заменяйте сальник дифференциала. См. главу ВАРИАТОР (CVT).

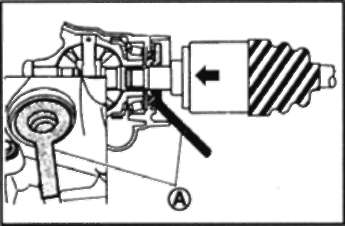

• Чтобы не повредить сальник при установке приводного вала поставьте защиту (А) (специнструмент: KV381079000) на коробку передач. Вставьте скользящий шарнир приводного вала и надежно установите, постучав молотком.

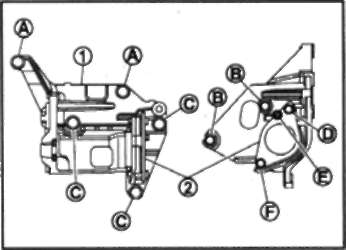

• При установке кронштейна опорного подшипника (1):

-Затяните крепежные болты от руки в порядке (А) - (С).

-Поставьте пластину (2) так, чтобы вырез (Е) оказался сверху. Затяните крепежные болты от руки в порядке (D),(F).

Внимание: Не используйте пластину повторно.

Источник: http://automn.ru/nissan-qashqai/nissan-47510-10.m_id-6854.m_id2-6867.html
